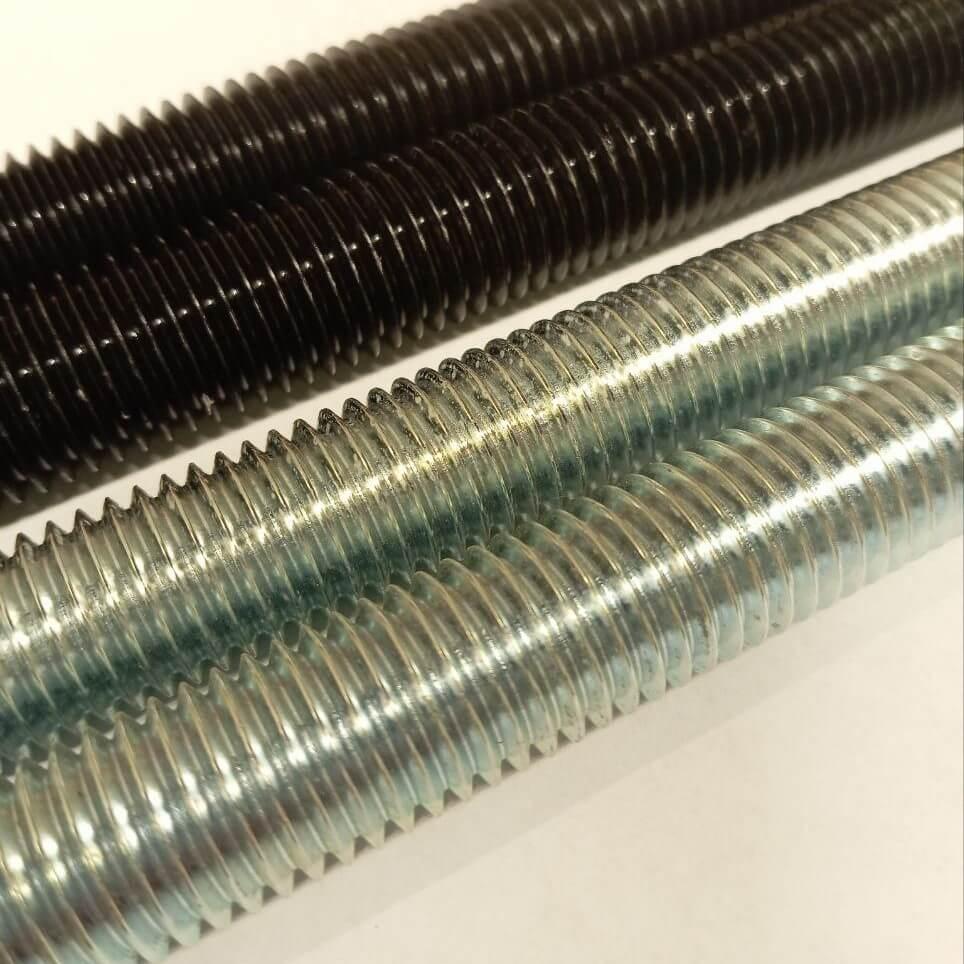

Особливості, різновиди та класифікація різьбових шпильок
Під час складання металоконструкцій і трубопроводів активно застосовується шпилька різьбова. Вони гарантують підвищену міцність поєднання, надійність вузлів. З цієї статті ви дізнаєтеся геометричні розміри, класифікацію, характеристики, особливості нарізних шпильок. Це допоможе правильно підібрати кріплення для конкретних сфер експлуатації.
Типи різьбових шпильок та їхнє призначення
Шпилька — це стрижень із нарізаною різьбою. На відміну від болта, у нього немає головки. Для вкручування у виріб на штифт накручують дві шестигранні гайки та контрять їх між собою. Тоді на кріплення можна впливати ключем. Наступна відмінність від болтів — збільшена довжина стрижня. Це розширює сфери використання металів, порівнюючи з іншими видами.
Спершу розглянемо різновиди різьбових шпильок, щоб краще розуміти, як вони можуть використовуватися. За призначенням і варіантами встановлення вони бувають:
з повною різьбою. Витки покривають усю довжину стрижня. Відповідно, гайка може бути накручена до будь-якого рівня. Це зручно під час стягування деталей різної товщини. Шпильками одного розміру вдасться зібрати різні конструкції.
з неповною різьбою. Вона може бути рівномірною або асиметричною. Перший варіант підходить для стягування фланців. Гладка частина розташована всередині отворів із гладкими стінками. Різьба виступає зовні фланців і призначена для накручування гайок. Потовщена гладка частина, що залишається всередині, забезпечує підвищену надійність вузла. Шпильки з асиметричною різьбою називаються вгвинчуваними. Коротка різьба вкручується в попередньо підготовлений отвір на виробі. У ньому нарізається внутрішня різьба із таким самим кроком. На вільний вихідний край надягається інший виріб і притягується гайкою.
порожнисті різьбові шпильки. Мають суцільну різьбу за зовнішньою частиною, але всередині є отвір. Це трохи послаблює конструкцію, зате дає змогу прокладати через кріпильний елемент дроту. Застосовують такий тип шпильок в електриці під час підвішування світильників.
приварні нарізні шпильки. Мають невеликий борт на одному з торців. Він використовується для обварювання електросваркою на виробі. Тоді кріплення не вимагає сверління отвору, нарізування різьби. Забезпечує надійну фіксацію без ключа. На вільний край надягаються інші деталі та фіксуються гайкою. Інший тип приварних шпильок має гладкий край. Він вставляється в отвір із гладкими стінками й обварюється зі зворотного боку, куди виступає торець штифта.
закладні різьбові шпильки. Встановлюються в залізобетон на етапі заливання. Після застигання розчину, стають частиною каркаса, що армує. До виступної шпильки фіксуються стійки, кронштейни, різні опори.
Різьбові шпильки можуть бути набагато довшими за болти, що дає змогу залучити їх для стягування товстих деталей. Водночас довжину кріплення можна укоротити за місцем, якщо вихідний край заважає або виявився зайвим. Для цього штифт просто зрізають ножівкою для металу або болгаркою з відрізним диском.
Характеристики шпильок з різьбою
Основними характеристиками різьбових шпильок вважаються:
| Клас міцності | можливий від 4.8 до 12.9. Визначає ударну в'язкість, межу на розрив і межу плинності кріплення. За стандартом ISO застосовується маркування торців кольором, що вказує на міцність метизу, спосіб оброблення поверхні. |
| Діаметр стрижня | від М3 до М48. Можливі інші величини для спеціальних проектів. |
| Довжина штифта | від 10 мм до 3 м. |
| Тип різьби | метрична, дюймова, права, ліва, велика, з дрібним кроком. |
| Клас точності | Клас точності — три класи А, В, С, від яких залежить ціна шпильок. |
Матеріали для виготовлення різьбових шпильок
Під час виробництва шпильок в Україні застосовуються такі матеріали:
вуглецева сталь (звичайна або з цинковим покриттям);
легована сталь для умов із підвищеною вологістю;
латунь, мідь, їхні сплави — для радіоелектроніки, сантехніки;
титан — для спецприймання.
Покриття може бути електролітичне або гаряче, з пасивністю, гальванічне. Для зменшення тертя застосовують фосфатування або вороніння.
Застосування шпильок з різьбою
Використовується різьбова шпилька в таких випадках:
● поєднання масивних конструкцій;
● підвішування до перекриттів, стель інших систем;
● монтаж стійок, кронштейнів;
● складання автомобілів, верстатів;
● скріплення між собою трубопроводів.
Асортимент різьбових шпильок в «ОГУН ГРУП»
У нашій компанії «ОГУН ГРУПП» можна купити на вибір різні шпильки в необхідному вам класі міцності. Ми також займаємося виготовленням кріплення за ГОСТ. Щоб замовити різьбові шпильки оптом потрібного розміру, матеріалу і класу міцності, зв'яжіться з нашими менеджерами.
