DIN 551 Гвинт установочний з прямим шліцем і плоским кінцем

Гвинт DIN 551 (ГОСТ 1477 93, ISO 4766) — технічні характеристики та сфери застосування

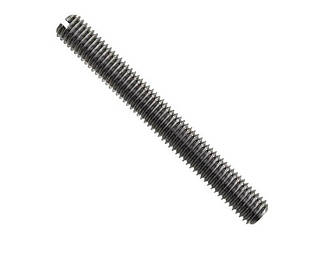

Гвинт DIN 551 — це установчі гвинти з прямим шліцом і плоским кінцем. Основна їхня конструктивна унікальність полягає в тому, що вони позбавлені головки (капелюшка), являють собою стрижень з повною метричною різьбою, у якого один кінець плоский для фіксації деталей, а інший оснащений шліцом для загвинчування. Розмірний ряд зазвичай варіюється від М2 до М12. Шліц має ширину від 0,2 до 2 мм і глибину від 0,4 до 2,8 мм. Довжина плоского кінця — від 0,5 до 8,5 мм.

Спектр матеріалів для DIN 551 може бути різним: найчастіше це сталі вуглецеві та нержавіючі, латунь, поліамід, алюміній тощо. Для підвищення корозійної стійкості та міцності гвинти покриваються цинком (часто), нікелем, хромом, фосфатом та іншими покриттями. Клас міцності може бути 5.8 або 14H. Відповідає ГОСТ 1477-93 та ISO 4766.

Унікальність конструкції визначається тим, що гвинт встановлюється в заздалегідь підготовлений отвір з різьбою без необхідності додаткових елементів кріплення. Плоский кінець гвинта виконує роль упору і стопора, що забезпечує надійне фіксування деталей відносно один одного.

Технічні характеристики DIN 551, мм

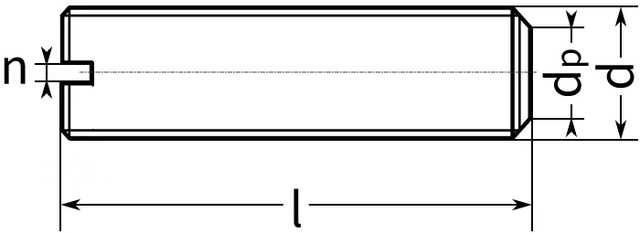

Умовні позначення:

(  ) розмір не рекомендується до використання;

P — крок різьби;

d — діаметр;

dp — діаметр виступу;

n — ширина паза;

l — довжина.

У яких сферах застосовуються установчі гвинти DIN 551?

У будівництві:

   Фіксація кріплень в будівельних механізмах і обладнанні, в тому числі дорожні та транспортні машини, мотор-редуктори, а також елементи збірних конструкцій;

   Застосування в ремонтно-оздоблювальних роботах, де потрібні невеликі кріплення для надійного утримання компонентів без деформації й спрощеним монтажем;

   Завдяки плоскому кінцю гвинтів DIN 551 гарантується висока сила тертя і пружність при зіткненні деталей, що покращує їх стійкість в умовах вібрацій і динамічних навантажень, характерних для будівельних майданчиків;

   Використання гвинтів з легованої сталі із захисними покриттями (цинк, хром) підвищує корозійну стійкість кріплення, що актуально при експлуатації в агресивних будівельних середовищах.

У машинобудуванні:

   Фіксація різних деталей і вузлів механізмів, де необхідне точне позиціонування без виступаючих частин кріплення;

   Використання в збірці верстатів і обладнання, де гвинт DIN 551 служить стопорним елементом для запобігання зсувів і проворотів;

   Застосування в вузлах редукторів, електричних приводів, валів і ведених частин машин для надійної фіксації без необхідності додаткових гайок або шайб;

   Монтаж металевих і композитних конструкцій, де важлива компактність і мінімальне випинання кріплення.

В електроніці та електротехніці:

   Фіксація корпусів, елементів кріплення друкованих плат і дрібних електронних компонентів у вимірювальних приладах та електронних пристроях;

   Використання при складанні корпусів електродвигунів, генераторів і трансформаторів, де потрібне надійне і стійке з'єднання деталей;

   Застосування в електрощитах, розподільних пристроях і електроприводах завдяки можливості надійної фіксації без звисаючих головок і з мінімальним простором під кріплення.

Основний плюс застосування DIN 551 в цих сферах — можливість точної і надійної фіксації деталей, де важлива компактність, відсутність виступаючих головок і надійне стопоріння відносно один одного без додаткових елементів.
