DIN 553 Гвинт установочний з прямим шліцем і конічним кінцем
Купити гвинти установочні DIN 553 з гострим кінцем в Україні оптом і в роздріб
Гвинти DIN 553 установочні — це міцні установочні гвинти з конічним (гострим) кінцем і прямим шліцем на іншому кінці, які завдяки вибору матеріалу і конструкції ефективні при монтажі відповідальних вузлів і конструкцій в різних галузях промисловості і будівництва. Вибір гужонів на нашому сайті широкий, менеджери допоможуть підібрати необхідний для вашого проекту вид метизів.
Ми пропонуємо широкий асортимент метизів й вигідні ціни на гужони як в роздріб, так і оптом. Телефонуйте 067 366 96 06!
Гвинт DIN 553 (ГОСТ 1476, ISO 7434) — технічні характеристики та сфери застосування
Як виглядає конструкційно цей гвинт? Гужон DIN 553 це установочний гвинт без головки, виконаний у вигляді металевого стрижня з метричною різьбою. На одному кінці гвинта розташований прямий (плоский) шліц, призначений для закручування викруткою або електроінструментом. Другий кінець гвинта — конічної форми (загострений), що полегшує монтаж і дозволяє уникати осьового зміщення деталей, що закріплюються.
Розмірний ряд в межах: номінальний діаметр різьби від М3 до М12, довжина гвинта від 4 мм до 80 мм.
Ширина шліца становить від 0,2 до 2 мм, глибина — від 0,4 до 2,8 мм.
Діаметр конічного кінця — від 0,1 до 3 мм.
Таке конструктивне виконання робить DIN 553 надійним елементом кріплення, що забезпечує стійке з'єднання деталей з запобіганням осьового переміщення.

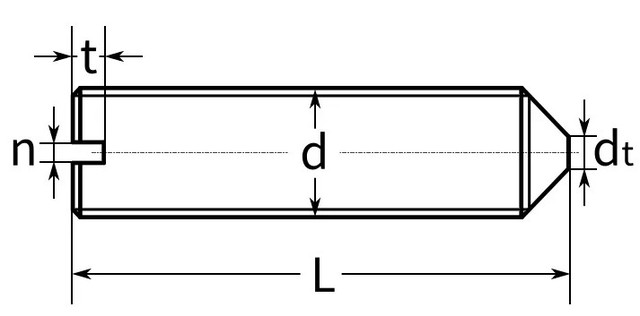

Технічні характеристики DIN 553, мм
| d | M1 | M1.2 | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | M12 |
| P | 0.25 | 0.25 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| dt max | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 1.5 | 2 | 2.5 | 3 |
| n | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
| t | 0.4 | 0.4 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
Умовні позначення:
( ) розмір не рекомендується до використання;
P — крок різьби;
d — діаметр;
dt — діаметр виступу;
n — ширина паза
t — глибина паза;
l — довжина.
З яких матеріалів виготовляються гвинти DIN 553?
Гвинти DIN 553 виготовляються з декількох груп матеріалів, що значно розширює сферу їх застосування:
Для стандартних умов експлуатації використовується звичайна конструкційна сталь, яку покривають такими захисними покриттями як цинк, хром, нікель, фосфат;
В умовах підвищеної вологості, там де є перепади температури, і в агресивному середовищі правильно буде використовувати нержавіючу сталь (марки А1, А2, А4 та інші);
Рідко, але все ж використовується латунь — там, де гвинт буде піддаватися вібраційним і циклічним навантаженням, оскільки латунь має хорошу пластичність і зносостійкість.
Гвинт DIN 553 — сфери застосування
Завдяки конструктивній особливості, а саме загостреному кінцю, гвинти DIN 553 широко застосовуються в таких сферах:
в машинобудуванні та верстатобудуванні для складання деталей з високим динамічним навантаженням і вібрацією, саме тут потрібна надійна фіксація без осьового зміщення;
в приладобудуванні в дрібних установках вузлів, де важлива точність монтажу і естетика (за рахунок відсутності виступаючих головок);
в будівництві і в металоконструкціях при монтажі металевих каркасів, складанні конструкцій, де необхідне приховане кріплення;
у меблевому виробництві та оздоблювальних роботах, коли необхідне приховане кріплення деталей без порушення зовнішнього вигляду;
в електротехніці та електроніці для кріплення корпусів, плат і компонентів, стійких до вібрацій.
Гвинти DIN 553 — це міцні установчі гвинти з конічним кінцем і прямим шліцом, які завдяки вибору матеріалу і конструкції ефективні при монтажі відповідальних вузлів й конструкцій в різних галузях промисловості і будівництва. Оптові ціни на гвинти DIN 553 ви можете уточнити у наших менеджерів. Телефонуйте 067 366 96 06!
