Шайби та кільця стопорні. Загальний огляд

Шайби та кільця стопорні. Загальний огляд

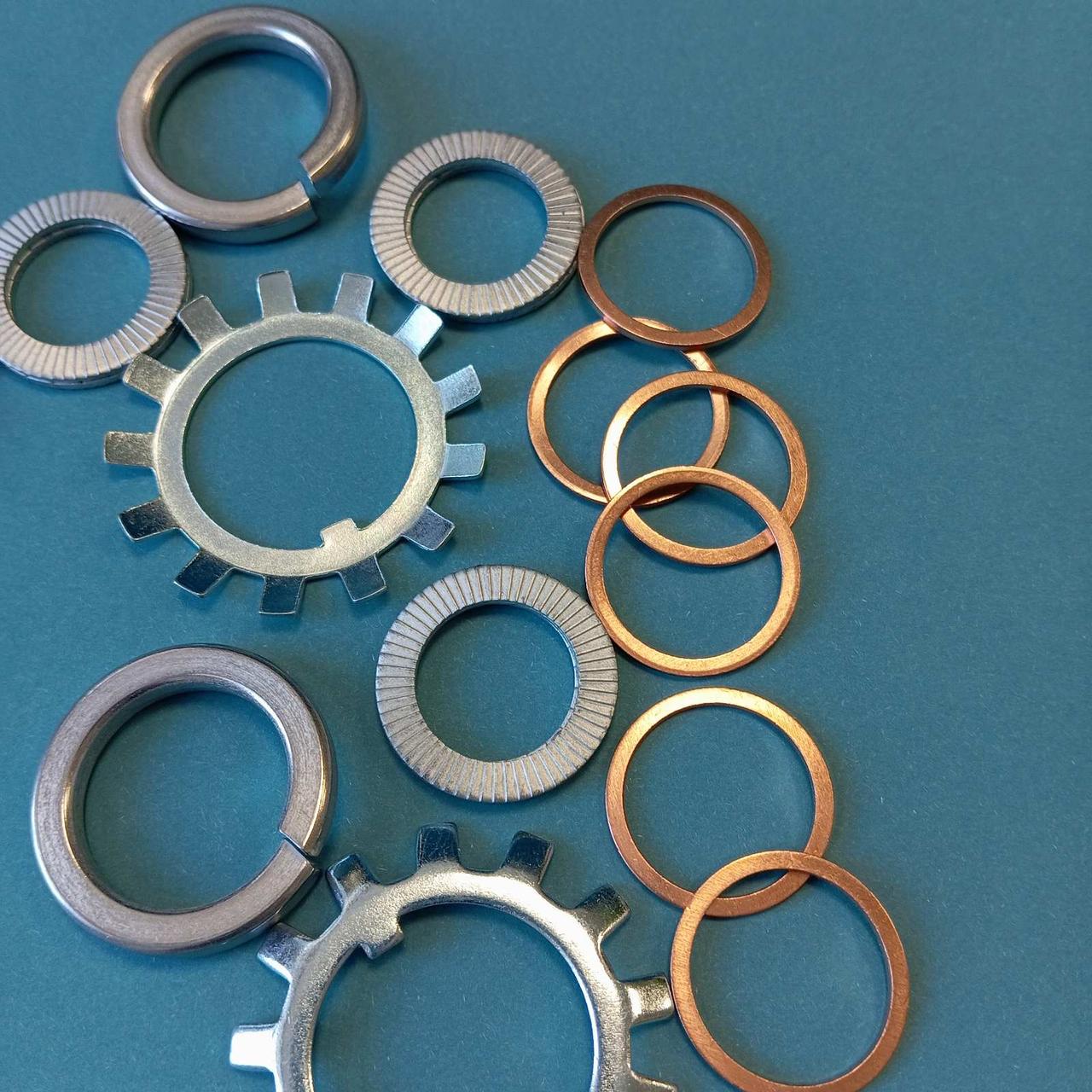

Шайби та кільця використовуються під час складання конструкцій із металу та дерева. Шайби належать до допоміжного типу кріплення, що завжди застосовується разом з іншими метизами (болтами, гайками, шурупами та ін.). Кільця можуть бути самостійним різновидом кріплення або слугувати ущільнювачем. Розглянемо різновиди шайб і кілець, особливості застосування, характеристики, переваги.









Типи шайб і сфери застосування

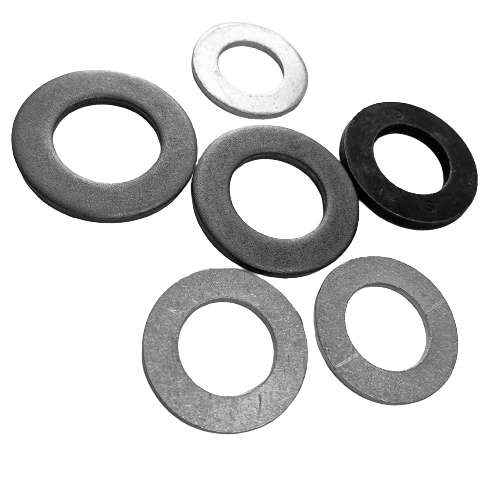

Під шайбою мається на увазі металевий диск з отвором посередині. Стандартна плоска шайба виготовляється за стандартом DIN 125. Основне завдання кріплення — запобігти розкручуванню болта або гайки. Завдяки збільшеному діаметру диска (зазвичай він більший, ніж головка болта або гайка), зростає опорна площа поверхні. Це створює додатковий опір, перешкоджаючи саморозкручуванню.

DIN 127 шайба





Усі типи шайб розроблені для цієї мети. Ось кілька наявних видів:

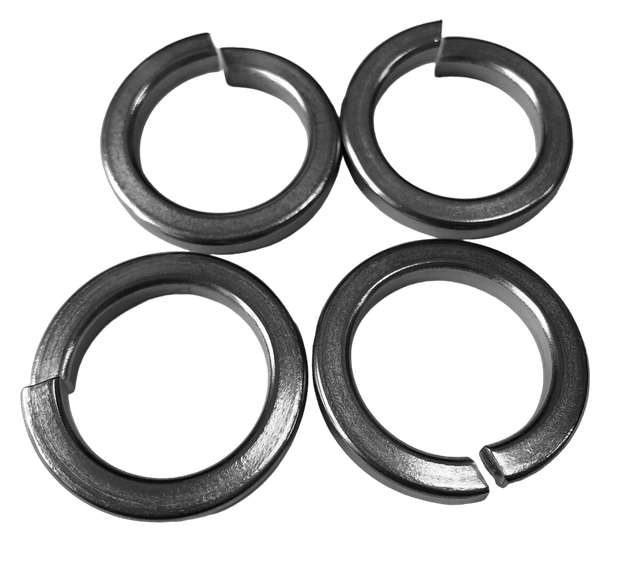

●     DIN 127 – гровер. Кінці шайби  розпираються між головкою болта та поверхнею виробу, впиваючись розрізаними краями. Завдяки пружинній дії запобігає розкручуванню кріплення. Найчастіше такі вироби використовують на верстатах і в автомобілях.

DIN 127



●     Infix — клінова шайба, складається з двох дисків. Внутрішня поверхня обладнана клиновими виступами. Зовнішня має радіальні насічки для кращого контакту. Оскільки кут підіймання клина більше кута профілю різьби, зворотне довільне розкручування неможливо. Застосування такого кріплення — особливо відповідальні з'єднання у високонавантажені механізми.



●     DIN 93 і DIN 463 — стопорні. Мають одну або дві лапки. Проста та недорога конструкція. Після закручування гайки, лапка завертається за найближчий край конструкції. Якщо потрібно розібрати з'єднання, лапка відгинається назад.  Але кілька таких складок-розбірок, і лапка відламується. Застосовують цей різновид шайб на верстатах, в авіабудуванні, у військовій техніці.



●     DIN 5406 і DIN 70952 — багатолапчасті шайби. Працюють за таким самим принципом, що й однолапчасті. Їх встановлюють для надійного утримання підшипників кочення.



●     DIN 9021 — кузовна шайба. Має площу поверхні втричі більшу, ніж у DIN 125. Застосовується в машинобудуванні, меблевому виробництві, будівництві. Чудово зміцнює пластикові конструкції, не даючи тріснути тендітному матеріалу під час затягування болтів.



●     DIN 433 — зменшена. Має короткі поля. Використовується в електротехніці, де всередині корпусів менше місця, всі деталі розташовані близько один до одного.





Серед додаткових цілей використання шайб — створення більшої опорної поверхні. Завдяки цьому не залишається вм'ятин у металі або дереві у разі сильного затягування гайки. Під час використання кріплення на крихких матеріалах шайби великого діаметра запобігають руйнуванню або провалюванню ділянок на основному виробі. Якщо гвинт або болт встановлюється для перекриття отвору, застосування шайби сприяє кращому притисненню прокладки.







Види кілець стопорних і їх застосування



Асортимент кілець набагато менший. Найчастіше в промисловості та на виробах трапляється стопорне кільце. У нього не замкнутий контур. Кільце виготовляється з пружинистих сталей. Воно встановлюється в паз вала, блокуючи зняття надітих на ось елементів (підшипників, втулок та ін.). Саме кільце швидкозйомне. За допомогою спеціального інструмента з вузькими кінцями кільце розводиться, збільшуючись у діаметрі. Це дає змогу демонтувати його з вала за 1 секунду, щоб швидко замінити деталі, що зносилися.

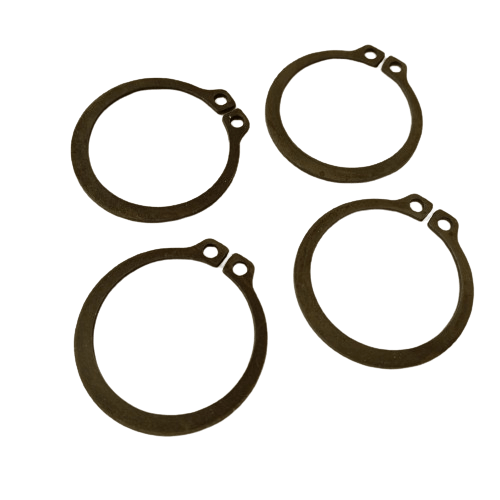

Стопорні кільця бувають зовнішніми (виготовляються за DIN 471)

DIN 471 фото

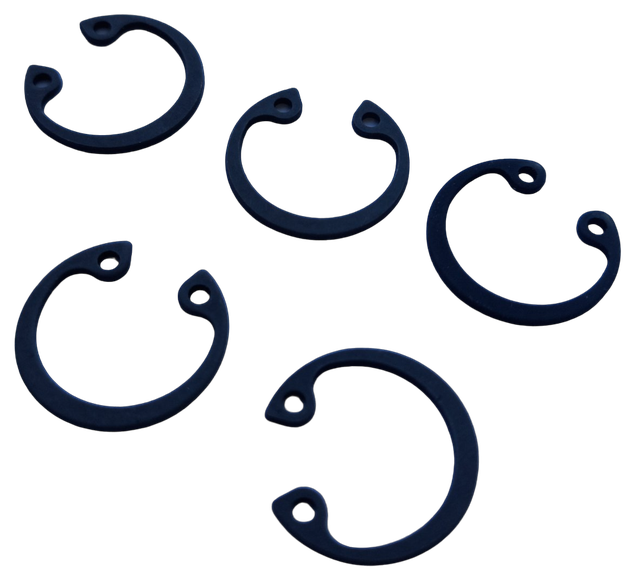

і внутрішніми (виробляються за стандартом DIN 472)



DIN 472 фото



Відмінність полягає у формі країв, у яких передбачені отвори для розведення сторін. У зовнішніх — краї виходять назовні, а в внутрішніх — утоплені всередину, щоб не заважати встановленню наступних деталей.

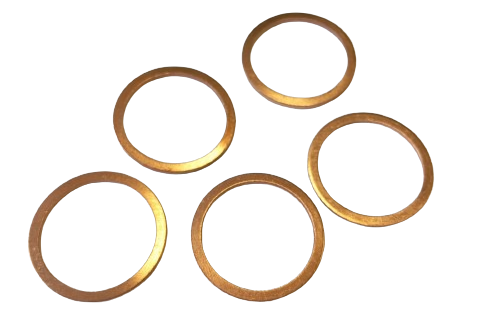

Останній поширений вигляд кілець — ущільнювальні. Вони виготовляються за DIN 7603. Призначені для підкладання під різьбові пробки. З цією метою їх виробляють із м'яких матеріалів — міді або алюмінію, щоб вони добре адаптувалися під форму пробки та опорної поверхні, створюючи герметичне з'єднання.



DIN 7603





Як вибрати та де купити шайби та кільця в Україні



Обираючи шайби та кільця, необхідно орієнтуватися на внутрішній діаметр, щоб він відповідав кріпленню, що використовується. Зовнішній діаметр визначає опорну площу. Чим менш міцний матеріал виробу, тим більше має бути об'єм. Товщина позначається на можливості накрутити гайку на різьбу, якщо виліт невеликий. В Україні купити кільця та шайби будь-якого типу можна в нашій компанії "ОГУН ГРУП". Ми пропонуємо розумні ціни, допомогу під час вибору. Є доставка по всій Україні.
