Шпильки різьбові: виробництво, сфери застосування

Шпилька різьбова випускається за українським стандартом ДСТУ 22034:2008 або за німецькими стандартами DIN 975, і більш новим - DIN 976. Метизи представляють собою циліндричний стрижень із нарізаною різьбою. Вона може бути суцільною або штифт має всередині гладку ділянку. Розглянемо особливості виробництва шпильок, як вони застосовуються і які бувають.

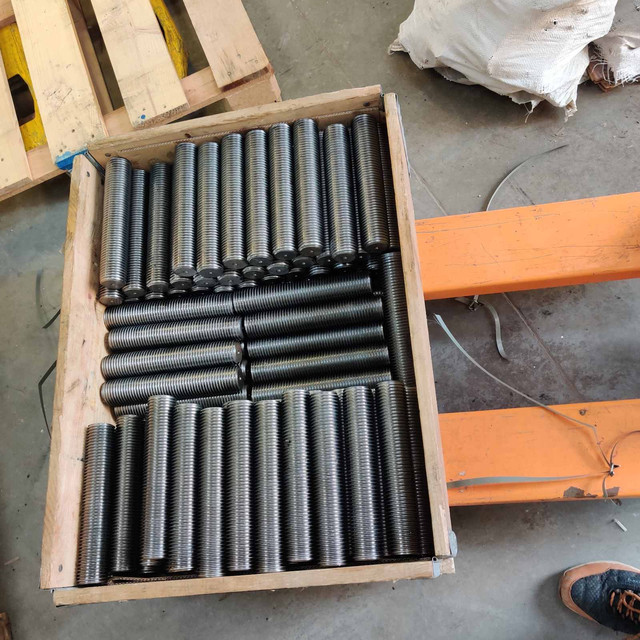

Особливості виробництва шпильок

У виробничих масштабах шпильки виготовляються на верстатах. Спершу нарізається дріт під заданий розмір, потім за допомогою плашок накочується різьба певного кроку і довжини. В умовах майстерні виготовити кілька десятків шпильок можна на токарному верстаті, довівши металевий стрижень до потрібного діаметра, а потім нарізавши різьбу. Коли необхідна одна-дві шпильки, їх виготовляють вручну. Вибирають штифт необхідного діаметра, а потім леркою нарізають на його краях витки різьби.

Застосування різьбових шпильок

Через відсутність головки застосовувати різьбові шпильки можна набагато ширше, ніж болти. Ось кілька варіантів установки:

    стягнення деталей. Для стягування матеріалів у них просвердлюють отвори, що дорівнюють діаметру стрижня. Шпилька вставляється в нього і з обох боків накручуються гайки. Щоб запобігти розкручуванню під дією вібрації, додатково встановлюють шайби і гровера.

    фіксація деталей до основи. У виробі свердлиться отвір і нарізається різьба. У неї вкручується шпилька. Потім на неї насаджуються інші деталі і підтискаються гайкою з шайбою.

    замість болта. Коли під рукою немає болта певного діаметра і довжини, його може замінити аналогічна шпилька. Щоб створити головку для вкручування, на один з торців стрижня поміщають дві гайки і контрять їх між собою. Тоді під час впливу на них ключем вони не продовжують переміщатися по штифту, а вкручують стрижень у виріб.

    часто шпильки застосовуються для розміщення підвісних конструкцій під стелями. Їх можна зустріти в супермаркетах і на виробничих об'єктах. Один кінець вкручується в стелю, до штифта підвішується кабельний лоток, швелер, труба або інша конструкція. Знизу накручується гайка з шайбою. Завдяки великій довжині і наявності різьби можна регулювати висоту розташування закріплених предметів.

    за допомогою шпильок можна стягувати різні матеріали між собою. Наприклад, зафіксувати дерев'яні дошки до металевої основи, стягнути два бруски, закріпити конструкції на вертикальній основі з можливістю регулювання відстані між поверхнею і деталлю. Нерідко шпильками стягують фланці труб.

Як обрати різьбову шпильку

При виборі різьбової шпильки звертають увагу на майбутній тип навантаження. Він буває поздовжній або поперечний. Поздовжнє навантаження виявляється по всій довжині шпильки. Зазвичай, це відбувається при вкручуванні метизу в стелю. Тоді підвішений предмет тягне її вниз. Тут ключову роль відіграє довжина кріплення, від якої залежить можлива глибина розміщення в матеріалі. Чим глибше встановлений штифт, тим більше навантаження він витримає. Другий фактор, який слід враховувати, вибираючи різьбову шпильку, - крок різьби. Чим він більший, тим міцніша фіксація.

Під час монтажу різьбової шпильки у вертикальні поверхні і закріплення на них деталей навантаження виявляється поперек осі. Тут глибина установки не так важлива, тому довжина метизу відіграє другорядну роль. А першорядна роль відведена діаметру кріплення. Від поперечного перерізу залежить, яку вагу витримує шпилька різьбова.

Характеристики різьбових шпильок

Позначається метиз, як і болт, літерою М і цифрою, що вказує на діаметр стрижня. Ось основні характеристики, які слід знати, щоб правильно підібрати різьбову шпильку:

    можлива довжина - від 20 до 300 мм;

    діаметр - від 2 до 72 мм;

    матеріал виготовлення: вуглецева сталь, легована і нержавіюча, латунь, бронза, оцинкована сталь;

    клас міцності - 4.6-12.9;

    крок різьби можливий 1,0/1,25/1,5/1,75/2,0/2,5/ мм і більше;

    сила руйнівного впливу - 8,0-98 кН.

Де купити якісні різьбові шпильки

Якщо вам необхідно купити якісні різьбові шпильки, звертайтеся в нашу компанію "ОГУН ГРУП" за телефоном 093 062 09 99.

Поставляємо шпильки різьбові європейського та українського виробників за стандартами DIN 976 і DIN 976, болти великих розмірів, гайки нестандартних розмірів. Беремо у виробництво шпильки за ГОСТ 22035-76 і фланцеві шпильки ГОСТ 9066-75.
