Як визначити розмір болта, гвинта, шпильки

У технічній документації завжди вказано розмір використовуваного кріплення. Усі стандарти метизів прописані в ГОСТ та інших нормативних документах. Якщо вибрати болти, гвинти або шпильки не того розміру, вони можуть не підійти до монтажних отворів або виявляться занадто слабкими для навантаження. Тому важливо добре розбиратися, як визначати розміри правильно.

Загальні параметри для всіх типів кріплення

У документації використовуються такі скорочення, які потрібно запам'ятати:

М ― позначення, що вказує, що використовується метрична, а не дюймова система вимірювання. Мається на увазі, що всі наведені значення — це міліметри. Тому навіть без вказівки в маркуванні або на кресленнях скорочення мм, цифри треба розраховувати саме в міліметрах.

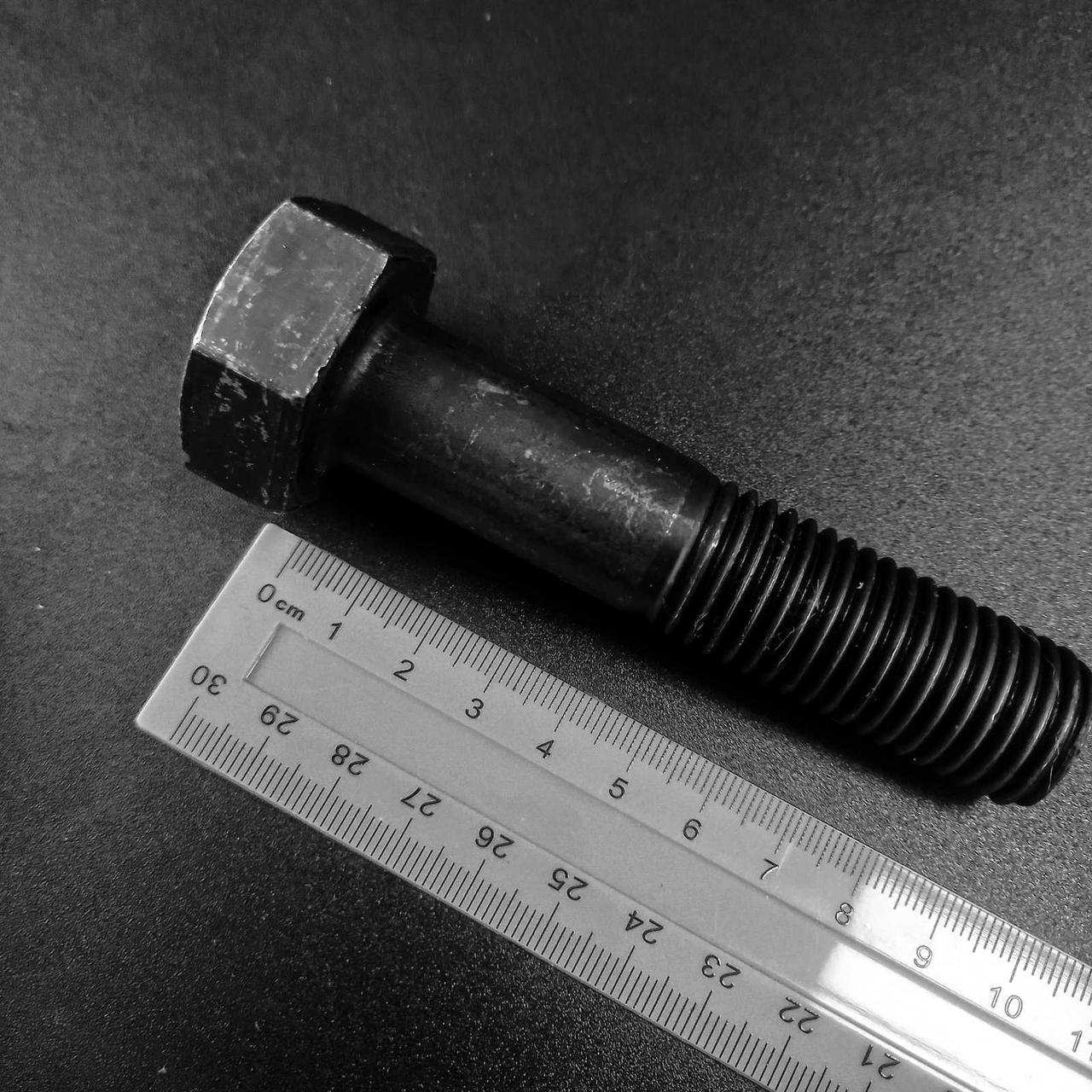

L ― довжина болта, шпильки, гвинта. Заміряється лінійкою, штангенциркулем, рулеткою. Довжина визначає, на яку глибину вийде завести кріплення або якою товщини деталі зтягнути, з'єднавши їх через наскрізний отвір.

D ― діаметр або перетин нарізної частини. Визначається штангенциркулем, що докладається по всій осі стрижня. Ще величину можна заміряти мікрометром. Діаметр впливає на міцність штифту. Чим більший перетин, тим серйозніші навантаження перенесе кріплення.

P — крок різьби або відстань між вершинками. Якщо різьба велика, її вдасться заміряти штангенциркулем, зачепившись робочими губками за дві вершинки. Коли різьба дрібна, для підвищеної точності вимірюють відстань на 10 витках і потім ділять її на 10. Наприклад, довжина на 10 витках становила 20 мм, отже, на різьбі використовується крок 2 мм. Ще більшу точність дають крокоміри. Це набір шаблонів із висічками, що відповідають певному кроку. Залишається тільки підібрати шаблон, щоб він точно збігся з різьбою, а потім прочитати цифри, нанесені на його бічній частині.

S ― розмір головки болта, що вказує, яким ключем потрібно впливати на кріплення.

Часом розмір болта або гайки наноситься під час штампування, якщо така функція закладена в матрицю. Тоді залишається покрутити метиз у руках, знайшовши цифри та розшифрувавши їхнє значення. Зазвичай,  вони наносяться на верхню частину головки. Гайка має маркування на одній із плоских сторін, що контактують із шайбою. Але в інших випадках там можна натрапити на клеймо заводу виробника, клас міцності сталі, виконання кріплення (для яких регіонів зроблений), номер плавки. Тому дізнатися розміри болта, гвинта або шпильки доведеться самостійно, залучивши вимірювальні інструменти.

Особливості вимірювання довжини

Якщо за діаметром і кроком різьби особливо складнощів не виникає, то під час визначення довжини болта деякі стикаються з труднощами — міряти потрібно всю довжину, від головки або тільки нарізну частину? Форма головки теж буває різною:

●     шестигранна звичайна;

●     шестигранна зменшена;

●     шестигранна з підголівком;

●     напівкругла;

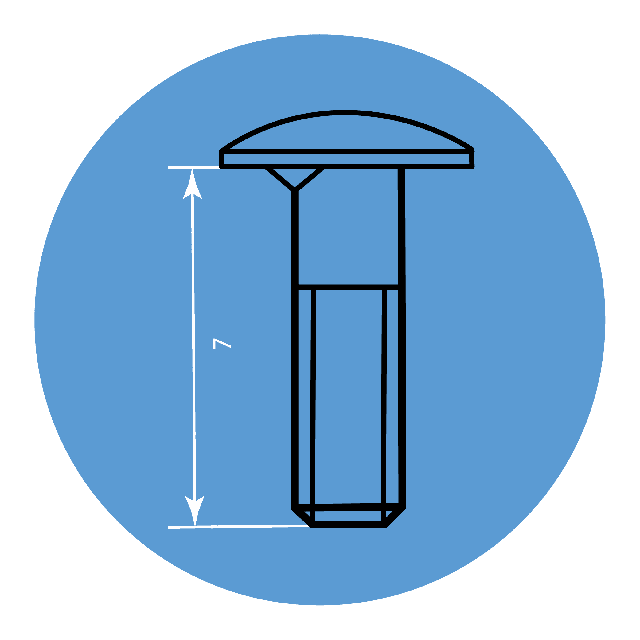

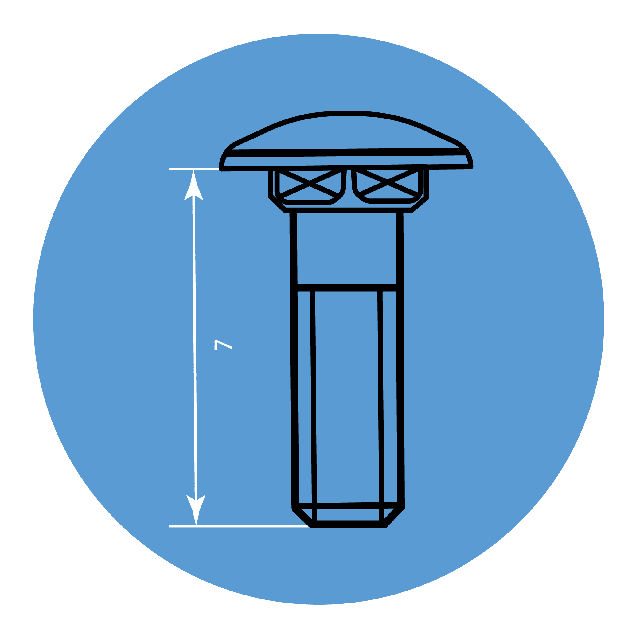

●     напівкругла з квадратною шийкою;

●     кільцева (рим-болт).

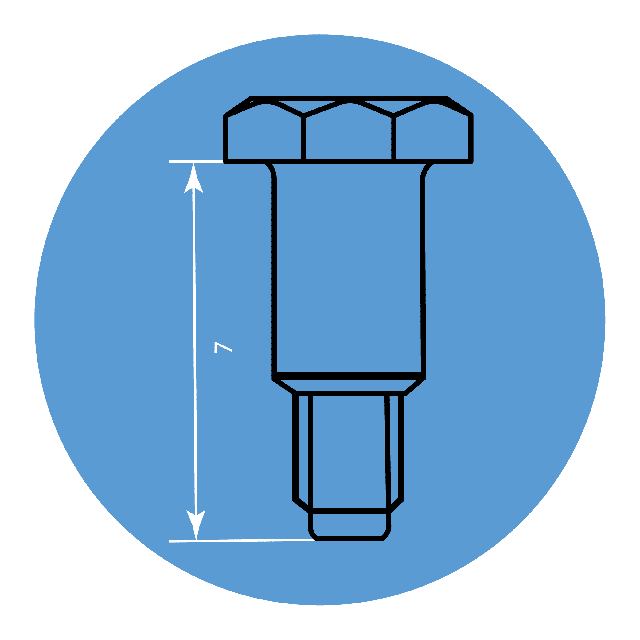

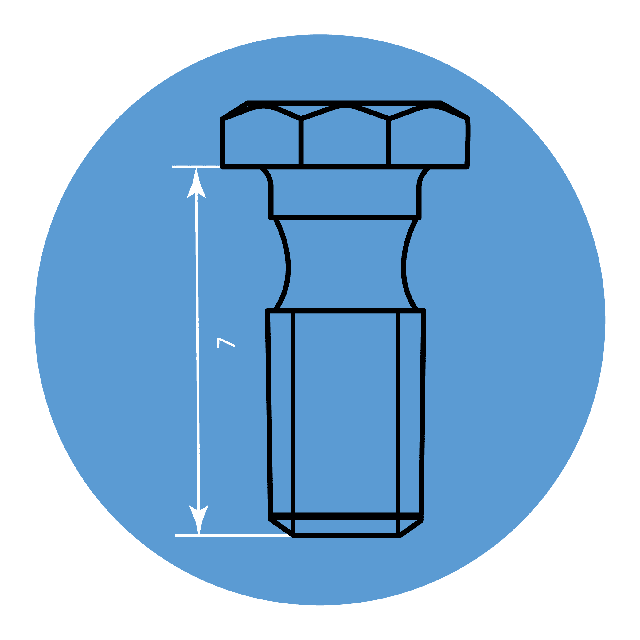

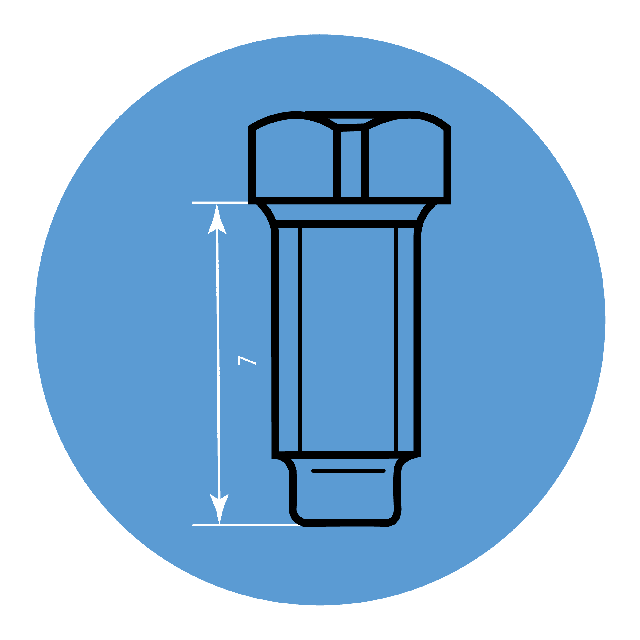

У всіх цих випадках довжина болта вимірюється без урахування головки. Це і буде показник L. Наприклад, кріплення L100 означає, що довжина самого стрижня з нарізаною різьбою становить 100 мм. Водночас головка може мати власну висоту 5-10 мм, але вона не враховується в показаннях, оскільки не вкручується в матеріал, у якому нарізана різьба.

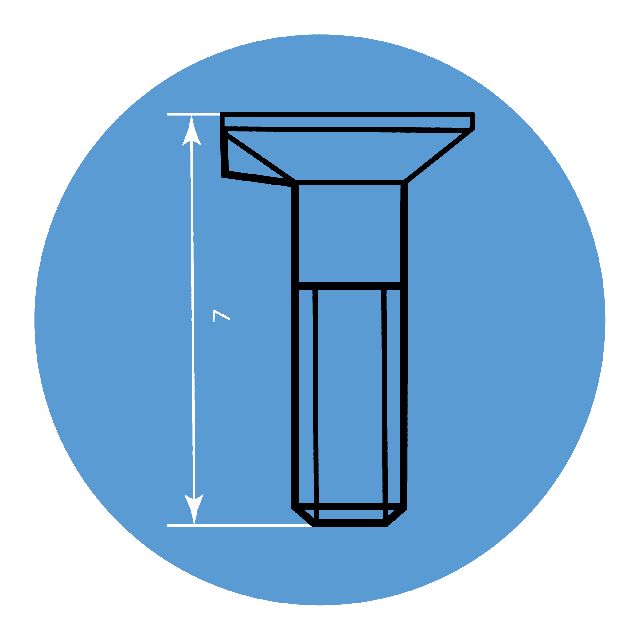

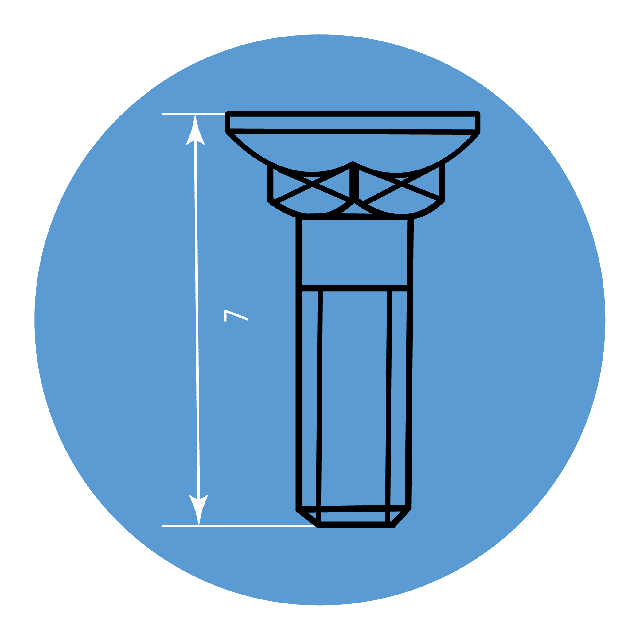

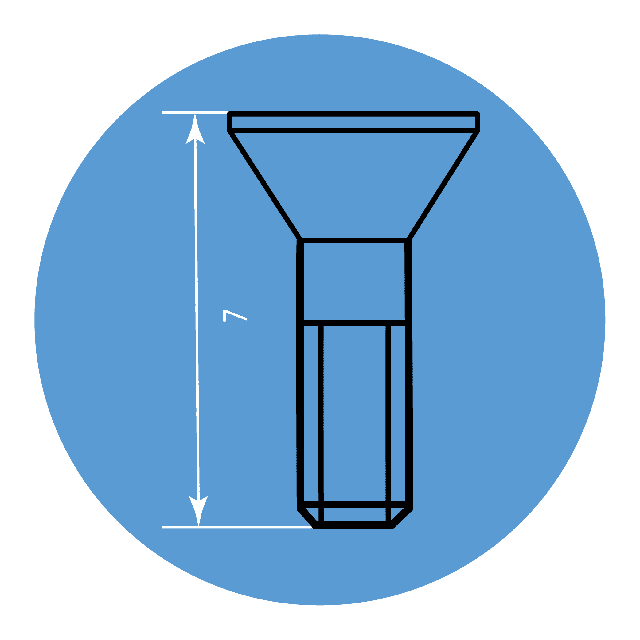

Якщо йдеться про болти із потайною головкою (незалежно від форми підголовка), включно з шинними болтами, довжина вимірюється від одного краю до іншого, включно з головкою.

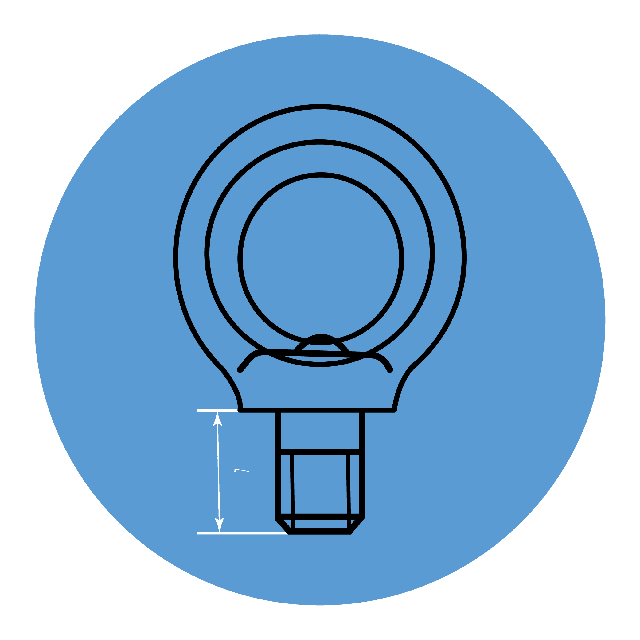

Так вимірюється довжина рим-болтів:

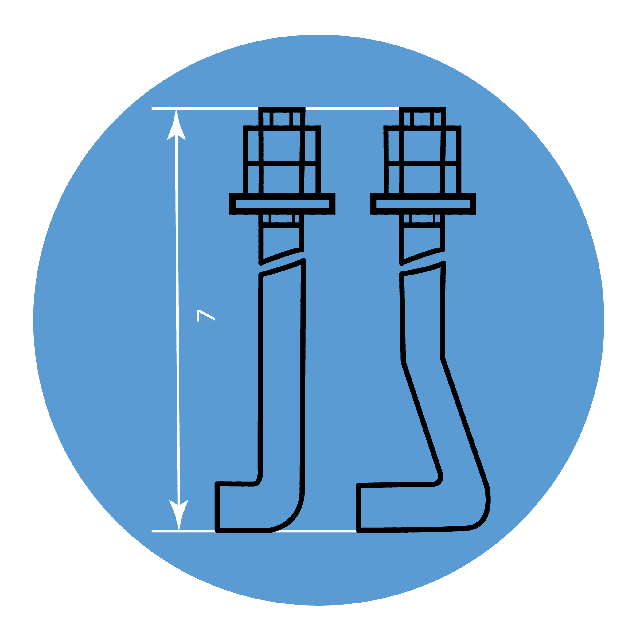

Вимірювання довжини фундаментного болта відбувається в такий спосіб:

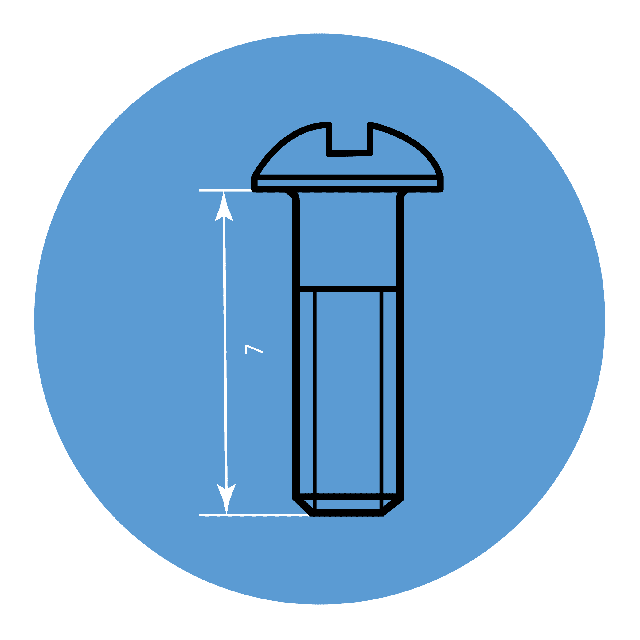

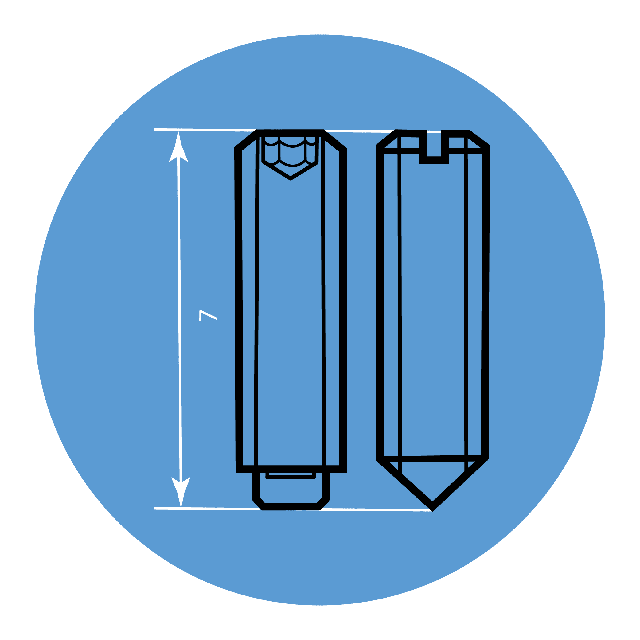

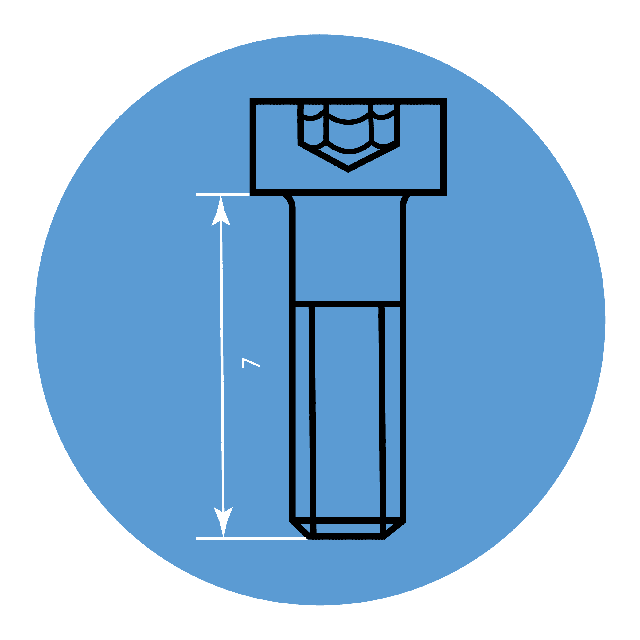

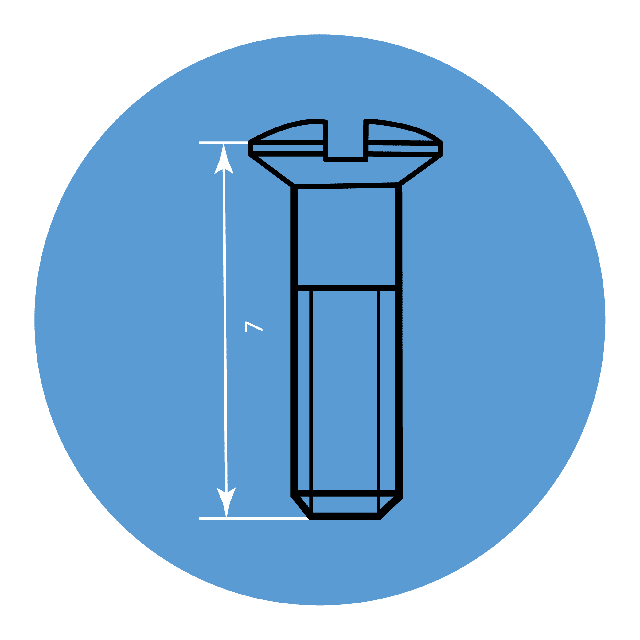

Те саме стосується і  гвинтів. У них може бути циліндрична головка зі шліцами або внутрішнім шестигранником. Ще буває напівпотаємна головка, напівкругла або квадратна. У всіх випадках довжина гвинта вимірюється від кінчика з різьбою до самої головки. Остання в розмір не входить. Якщо ж гвинт із потайною головкою зі шліцом або внутрішнім шестигранником і під час вкручування повністю занурюється в матеріал, тоді довжина вимірюється від одного краю до іншого, включно з головкою.

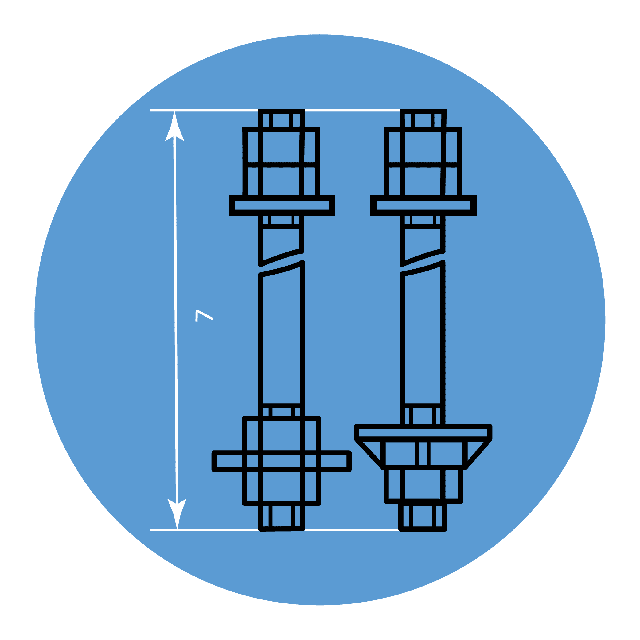

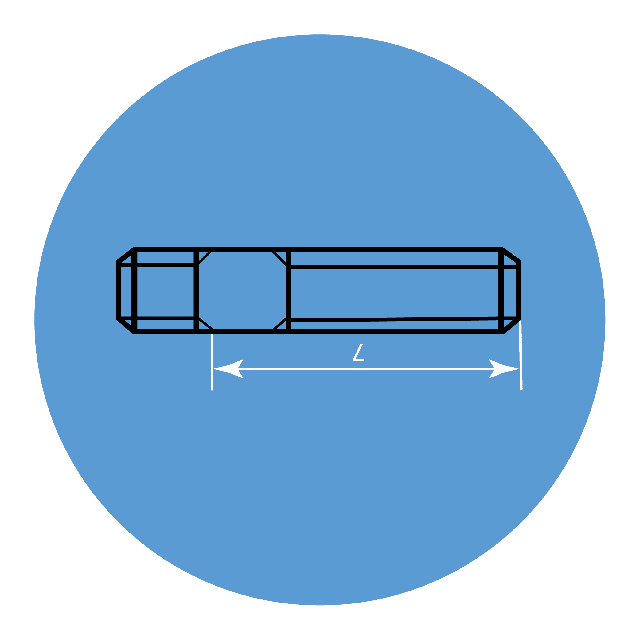

У шпильок є кілька різновидів:

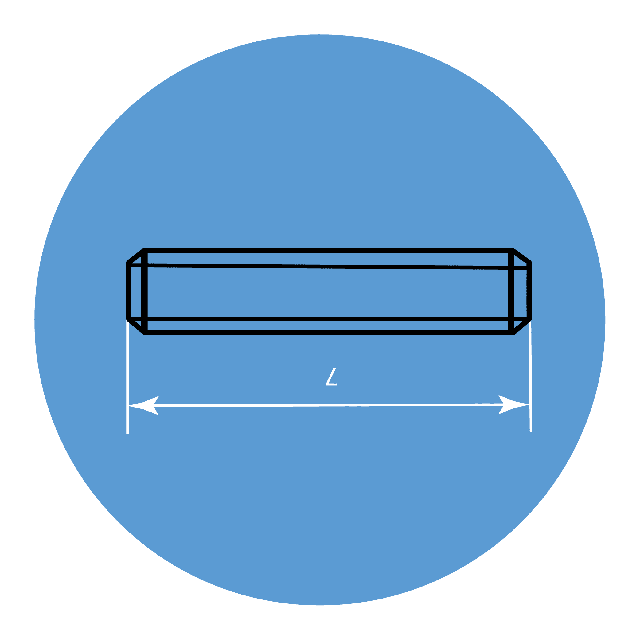

●     стрижень із суцільною різьбою;

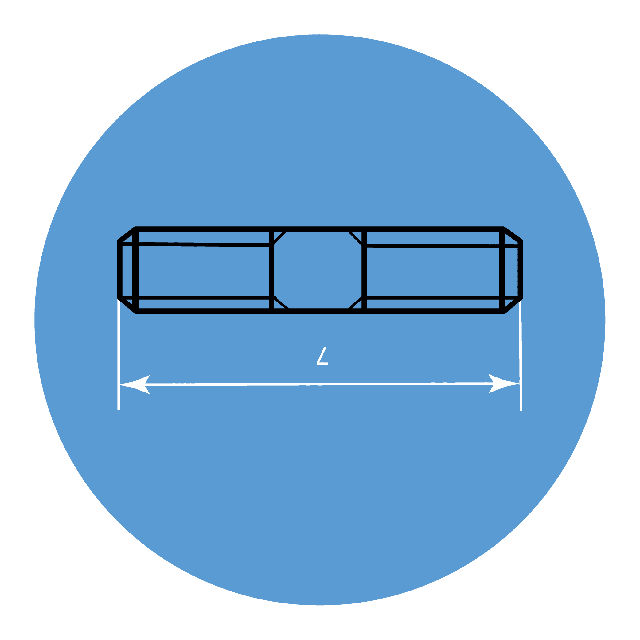

●     стрижень із двосторонньою різьбою та невеликим проміжком посередині;

●     стрижень із різьбою і хвостовиком.

Особливості підбору ключа

У болтів і гайок, крім діаметра різьби, є ще поняття розміру ключа. Скільки міліметрів має бути між рогами інструмента, щоб він надівся на шестигранну конструкцію, але не зіскочив із неї в момент прокручування? Наприклад, для болта М6 потрібен ключ на 10. Для болта М10 — ключ на 17. Усі розміри ключів для різних болтів і гайок наведені в таблиці на малюнку.
