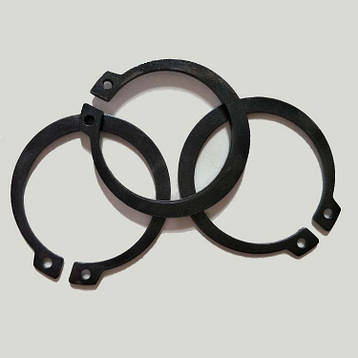

Стопорне кільце зовнішнє А45 ГОСТ 13942-86, DIN 471, фото 1

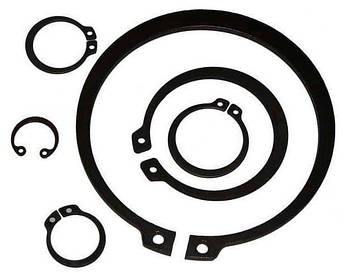

Стопорне кільце зовнішнє А45 ГОСТ 13942-86, DIN 471, фото 3
Стопорне кільце зовнішнє А45 ГОСТ 13942-86, DIN 471, фото 4

Стопорне кільце зовнішнє А45 ГОСТ 13942-86, DIN 471

Опис
Характеристики
Інформація для замовлення

Дізнатися актуальну ціну у VIBER

Стопорні зовнішні кільця А45



Форма стопорного кільця – ексцентричне. Зовнішня і внутрішня окружності кільця мають два різних центру для цих двох кіл, і, таким чином, центр зовнішньої окружності зміщений по відношенню до внутрішнього кола - присутній ексцентрик, тобто зміщення. Такі кільця мають нерівномірну ширину по колу кільця - розміри регламентуються за ГОСТ13942-86, ГОСТ13943-86, DIN 471, DIN 472.

Стопорні кільця широко застосовуються в механічних вузлах для закріплення підшипників на осях і півосях, для фіксації осей, важелів і тяг, в конструкціях поршневих пальців, диференціалів, при закріпленні шестірнею.

Стопорні кільця поділяються на:

зовнішні - встановлюється на вал DIN 471 (ГОСТ 13942-86),

внутрішні – встановлюється в отвір DIN 472 (ГОСТ 13943-86), .

На валу і в отворі в корпусі виготовляють спеціальні проточки - канавки для установки стопорних кілець. Монтаж і демонтаж стопорних кілець здійснюється за допомогою спеціального інструменту - кліщів, щипців або знімачів. В залежності від виробника інструменту, він може мати різну конструкцію і розміри. Зовнішнє кільце встановлюється на осі і вали. За допомогою кліщів зовнішнє кільце розширюють до розміру трохи більшого, ніж діаметр вала, і одягають або знімають з валу (осі). При цьому кільце, володіючи пружинними властивостями, повертається до свого первісного стану, щільно обтиску канавку на валу.



Кільця Ф45 DIN 471 зовнішні





Параметри

Значення (мм)
d - номінальний діаметр 45
s - товщина кільця 1.75
d3 - внутрішній діаметр кільця 41,5
а - ширина уба 6,7
b - ширина кільця 4,7
d5 - внутрішній діаметр отвору 2,5
d2 42,5
m 1,85
n 3,8
d4 - зовнішній діаметр кільця 59,1
Кількість в упаковці 50



Компанія «ОГУН ГРУП» надає величезний вибір метизної продукції. Замовити дані стопорні кільця або інші кріплення ви можете, залишивши заявку на сайті або зателефонувавши. Наша компанія заслужила довіру до себе завдяки товару високої якості, швидкого і професійного обслуговування, а так само унікальному підходу до кожного клієнта.

Доставку здійснюємо по всій території України.





Основні атрибути
Матеріал кільцяПружинна сталь
СтанНовий
Тип стопорного кільцяЗовнішнє
Товщина кільця1.75 мм
УпаковкаКоробка
Умовний діаметр кільця45 мм
Користувацькі характеристики
Гарантійний термін12 мес
ПокриттяБез покриття
