Гайка М22 прорізна і корончатая ГОСТ 5919-73, (аналог DIN 937)
Опис
Характеристики
Інформація для замовлення
Гайки М22 прорізні і корончаті ГОСТ 5919-73, DIN 937

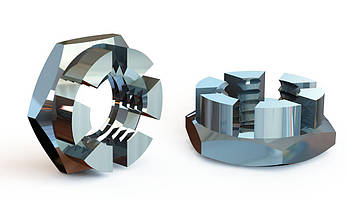

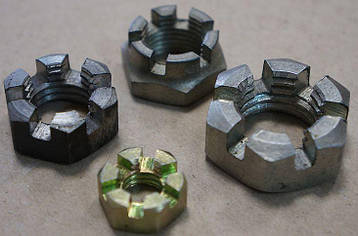

Корончатая гайка – це вид кріплення, що дозволяє зробити різьбове з'єднання, не піддане самоотвинчиванию. Для цього з одного торця кріплення din 937 розташовані прорізи, службовці для стопоріння гайки за допомогою шплінта, штифта або многолапчатой шайби.
Гайки ГОСТ 5915-73 бувають:

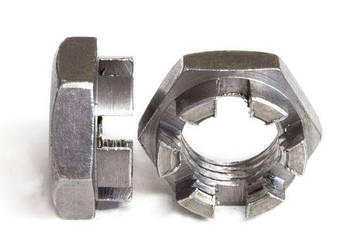

- Прорізні (виконання 1) – використовуються в машинобудуванні і мають невисоку ціну.
- Корончатые (исполнения 2) – обычно применяются в автомобильной промышленности. Такой вид гаек более дорогостоящий, но позволяет осуществить стопорение шплинтом, не выступая за поверхность шестигранника.
Размеры корончатых гаек, выполненных по ГОСТ 5919-73:
|
Параметры |
Значения (мм) | |
|---|---|---|
| d - номинальный диаметр резьбы | М22 | |
| Шаг резьбы | крупный | 2,5 |
| мелкий | 1,5 | |
| s - размер гайки под ключ | 34 | |
| h - высота | 15 | |
| Расстояние от опорной поверхности до основания прорези f и коронки m | 9 | |
| dw, не менее | 31,7 | |
| Диаметр описанной окружности е, не менее | 37,3 | |
| Диаметр фаски da, не менее | не менее | 22 |
| не более | 23,8 | |
| Диаметр коронки D | 32 | |
| Число прорезей | 6 | |
| Ширина прорези n | 5,5 | |
| Размер шплинта (рекомендуемый) по ГОСТ 397 | Исполнение 1 | 5х45 |
| Исполнение 2 | 5х40 | |
| Теоретическая масса 1000 шт. гаек, кг. | Исполнение 1 | 66,578 |
| Исполнение 2 | 59,630 | |
Производство низких корончатых гаек DIN 937 осуществляется из качественных углеродистых сталей, например, ст20. Чтобы купить крепеж или уточнить необходимую информацию, обращайтесь к менеджерам компании по телефонам, указанным на сайте.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Вид гайки | Корончата (прорізна) |
| Висота | 15 мм |
| Довжина | 37.3 мм |
| Матеріал гайки | Сталь |
| Метрична різьба, М | 22 мм |
| Розмір під ключ | 34 мм |
| Стан | Новий |
| Крок різьби | 2.5 мм |
| Ширина | 34 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Додаткові характеристики | |
| Рекомендовані болти | ГОСТ 7798-70, 7805-70, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 24379.1-80, ГОСТ 7817-80, ГОСТ 3033-79, DIN 444, ГОСТ 7808-70, 7796-70, ГОСТ 7801-81, DIN 607, ГОСТ 4751-73, DIN 580 |
| Рекомендовані шпильки | DIN 975, ГОСТ 22032-76, 22033-76, DIN 938, ГОСТ 22034-76, 22035-76, DIN 939, ГОСТ 22036-76, 22037-76, ГОСТ 22038-76, 22039-76, DIN 835, ГОСТ 22040-76, 22041-76, DIN 940, ГОСТ 22042-76, 22043-76, DIN 976, ГОСТ 9066-75, DIN 2509 |
| Стандарти | ГОСТ 5919-73, DIN 937 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Картонні коробки, пакети п/е, кількість штук в упаковці залежить від типорозміру гайки.
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1000 грн
