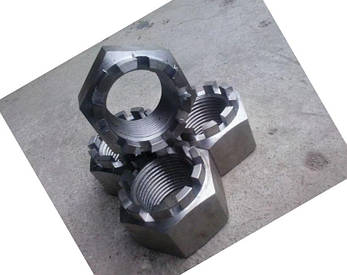

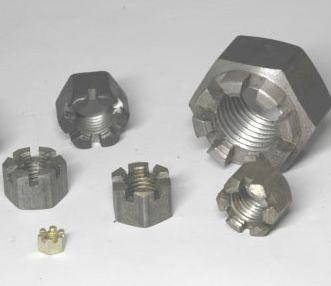

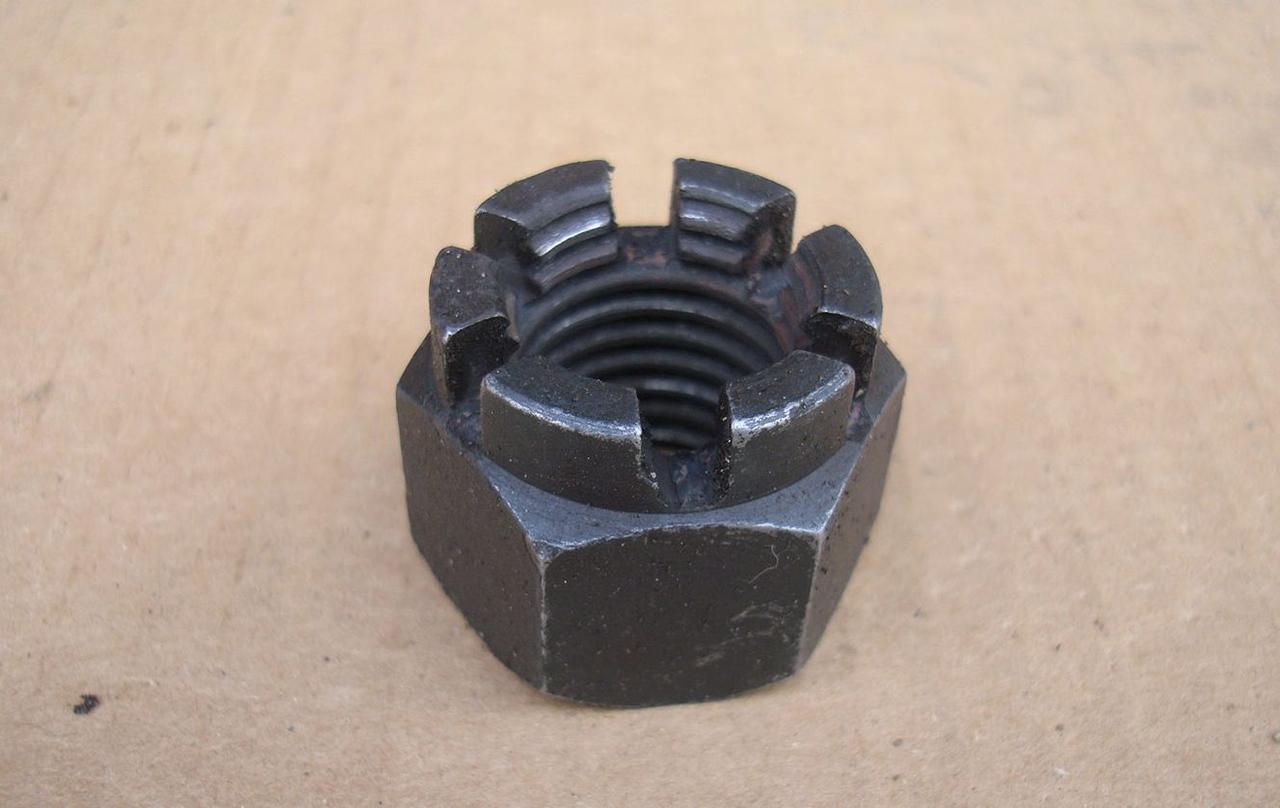

Гайка М22 ГОСТ 5918 (DIN 935) корончатая і прорізна
Область застосування
Гайки прорізні згідно стандарту ГОСТ 5918-73 (ГОСТ 5932-73, DIN 935) використовуються для кріплень в конструкціях, що піддаються вібраційним навантаженням, в основному в автомобільної і сільськогосподарської техніки. Гарантована фіксація (стопорение) різьбового з'єднання здійснюється з допомогою шплинтовки за рахунок прорізній гайки і шплінта розвідного. Дані гайки виготовляють з вуглецевої і високоміцної сталі, що забезпечує міцність з'єднання і можливість багаторазового збирання-розбирання з заміною тільки недорогого шплінта.
Спосіб застосування
Шпильку або болт з отвором під шплінт згвинчуватися ключами з прорізними гайками, так щоб одна з прорізів гайки збіглася з отвором; шплінт протягують в отвір і розводять кінці шплінта.
Таблиця технічних характеристик гайки М22 ГОСТ 5918-73 (DIN 935):
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М22 | |
| P - крок різьби | великий | 2,5 |
| дрібний | 1,5 | |
| da - діаметр фаски | не менш | 22 |
| не більше | 23,8 | |
| m, f - відстань від опорної поверхні до основи коронки, прорізи | 19,8 | |
| h - висота | 27,8 | |
| D - діаметр коронки | 32 | |
| k - кількість прорізів | 6 | |
| n - ширина прорізу | 5,5 | |
| e - діаметр описаного кола, не менше | 37,3 | |
| dw - зовнішній діаметр опорної поверхні, не менше | 31,7 | |
| S - розмір під ключ | 34 | |
| N - вага 1000 шт. гайок з великим кроком різьби, кг | Вик. 1 | 124 |
| Вик. 2 | 114,7 | |
| T - рекомендований розмір шплінта по ГОСТ 397 | Вик. 1 | 5х45 |
| Вик. 2 | 5х40 | |
Допускається виконання фаски з боку прорізи або коронки. Форма дна прорізи може бути плоскою, округленій або з фаскою.
Предлагаем гайки ГОСТ 5918-73 изготовленные из сталей марок: 10, 10кп, 20, 20кп. Возможна оцинковка крепежа, но выпускается без покрытия! У нас самые низкие цены на рынке крепежей. Действует система скидок, чем больше вы заказывает метизов, тем меньше стоимость каждого метиза в отдельности. Доставка по Украине лучшими компаниями перевозчиками! На все ваши вопросы ответят наши менеджеры.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Вид гайки | Корончата (прорізна) |
| Матеріал гайки | Сталь |
| Метрична різьба, М | 22 мм |
| Розмір під ключ | 34 мм |
| Стан | Новий |
| Крок різьби | 2.5 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Додаткові: | |
| Марка стали | 10, 10кп, 20, 20кп, 35, 40, 45, 40Х |
| Рекомендовані болти | ГОСТ 7798-70, 7805-70, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 24379.1-80, ГОСТ 7817-80, ГОСТ 3033-79, DIN 444, ГОСТ 7808-70, 7796-70, ГОСТ 7801-81, DIN 607, ГОСТ 4751-73, DIN 580 |
| Рекомендовані шпильки | DIN 975, ГОСТ 22032-76, 22033-76, DIN 938, ГОСТ 22034-76, 22035-76, DIN 939, ГОСТ 22036-76, 22037-76, ГОСТ 22038-76, 22039-76, DIN 835, ГОСТ 22040-76, 22041-76, DIN 940, ГОСТ 22042-76, 22043-76, DIN 976, ГОСТ 9066-75, DIN 2509 |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Стандарти | ГОСТ 5918-73, DIN 935 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Гайки корончаті, прорізні ГОСТ 5918-73 пакуємо в мішки п/п, або гофроящики.
- В наявності
- Оптом і в роздріб
