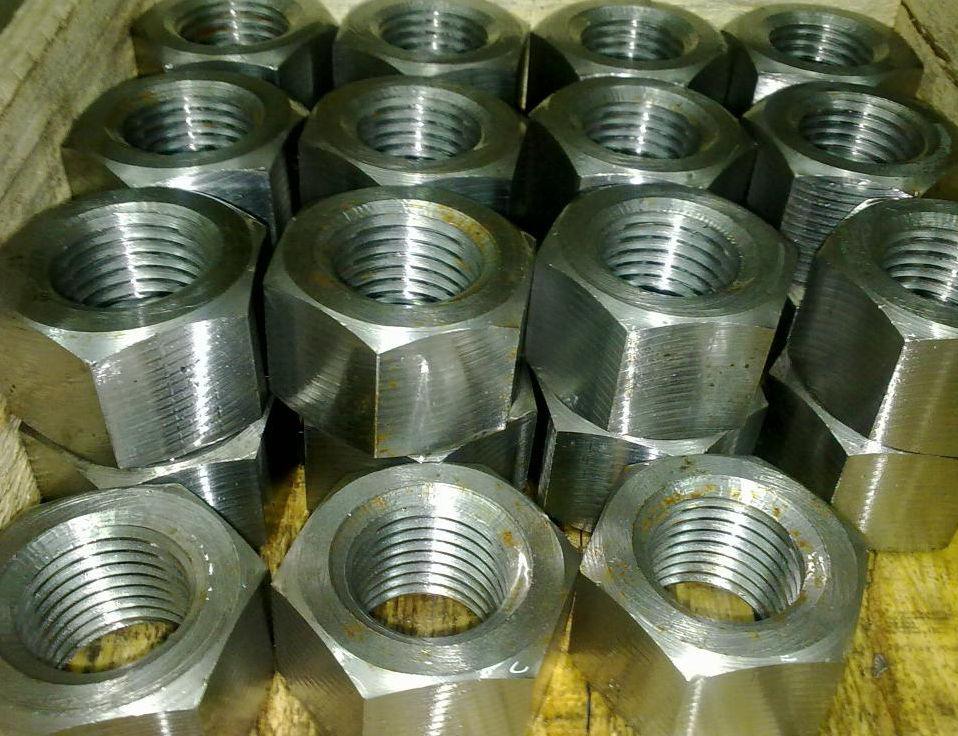

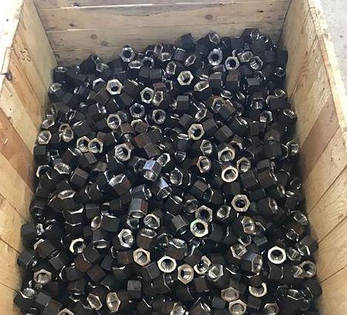

Гайка М100 для фланцевих з'єднань ГОСТ 9064-75
Гайки для фланцевих з'єднань ГОСТ 9064-75 виробляються з якісних вуглецевих сталей і призначені для роботи при температурному середовищі 0-650 градусів. Залежно від сталі, з якої вони виготовлені, гайки бувають різних класів міцності:
- Кріплення класом міцності 6.0 виготовляють із сталей марки: 10, 10кп, 20, 20кп;
- Метизи класом 8.0 виготовляють із сталей – 35, 45;
- Гайки високої міцності 10.0 випускають з легованої сталі марки 45, 40Х.
Типи гайок для фланцевих з'єднань ГОСТ 9064-75
Існує 2 типу гайок, вироблених за ГОСТ 9064-75 – А і Б. У свою чергу тип Б має 3 варіанти виконання. Вони наведені нижче на кресленні.
Таблиця характеристик гайки М100 ГОСТ 9064-75 Тип А:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М100 | |
| Р - крок різьби | великий | - |
| дрібний | 4 і 6 | |
| S - розмір під ключ | 145 | |
| e - діаметр описаного кола, не менше | 163 | |
| m - висота гайки | 100 | |
| N - вага гайок, кг. | 8,09 | |

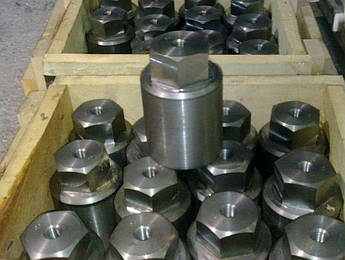

Таблиця характеристик гайки М100 ГОСТ 9064-75 Тип Б:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М100 | |
| Р - крок різьби | великий | - |
| дрібний | 4 і 6 | |
| S - розмір під ключ | 105 | |
| D1 - зовнішній діаметр гайки | 150 | |
| e - діаметр описаного кола, не менше | 121 | |
| dƒ - діаметр проточки | 102 | |
| d2 - діаметр отвори у голівці | 75 | |
| d3 - діаметр різьбового отвору | М36 | |
| l - глибина осьового отвору | 126 | |
| l0 - висота головки | 50 | |
| l1 - висота гайки | 205 | |
| l2 - довжина різьби в осьовому отворі | 58 | |
| n - висота проточки осьового отвору | 4 | |
| з - фаска | 6 | |
| Граничне зміщення осі отвору щодо граней | 1 | |
| ƒ1 - розмір проточки по ГОСТ 10549-63 | ||
| N - вага гайок, кг. Для гайок типу Б, виконання 2, діаметром до М36 значення дано d2 = 8 мм | вик. 1 | 16,96 |
| исп.2 | 15,2 | |
| исп.3 | 17,46 | |
Наша компания производит гайки ГОСТ 9064-75 в классах прочности от 6.0 8.0 10.0. Крепеж изготавливается из сталей марок: 20, 35, 45, 40Х. Имеется склад с огромным количеством готовых метизов: болты, винты, шпильки, шайбы, шплинты. Поможем изготовить нестандартные крепежные элементы. Действует постоянная система скидок. Будем рады вашим звонкам!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Вага | 8.09 кг |
| Вид гайки | Шестигранна |
| Висота | 100 мм |
| Матеріал гайки | Сталь |
| Метрична різьба, М | 100 мм |
| Розмір під ключ | 145 мм |
| Стан | Новий |
| Крок різьби | 6 мм |
| Ширина | 163 мм |
| Користувальницькі характеристики | |
| Гарантійний термін | 12 мес |
| Додаткові: | |
| Класи міцності | 6, 8, 10 |
| Марка стали | 10, 10кп, 20, 20кп, 35, 40, 45, 40Х |
| Рекомендовані болти | ГОСТ 7798-70, 7805-70, 10602-94, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 7808-70, 7796-70 |
| Рекомендовані шпильки | ГОСТ 9066-75, DIN 2509 |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Стандарт | ГОСТ 9064-75 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Гайки для фланцевих з'єднань ГОСТ 9064-75 пакуємо в мішки п/п, або гофроящики.
- В наявності
- Оптом і в роздріб
