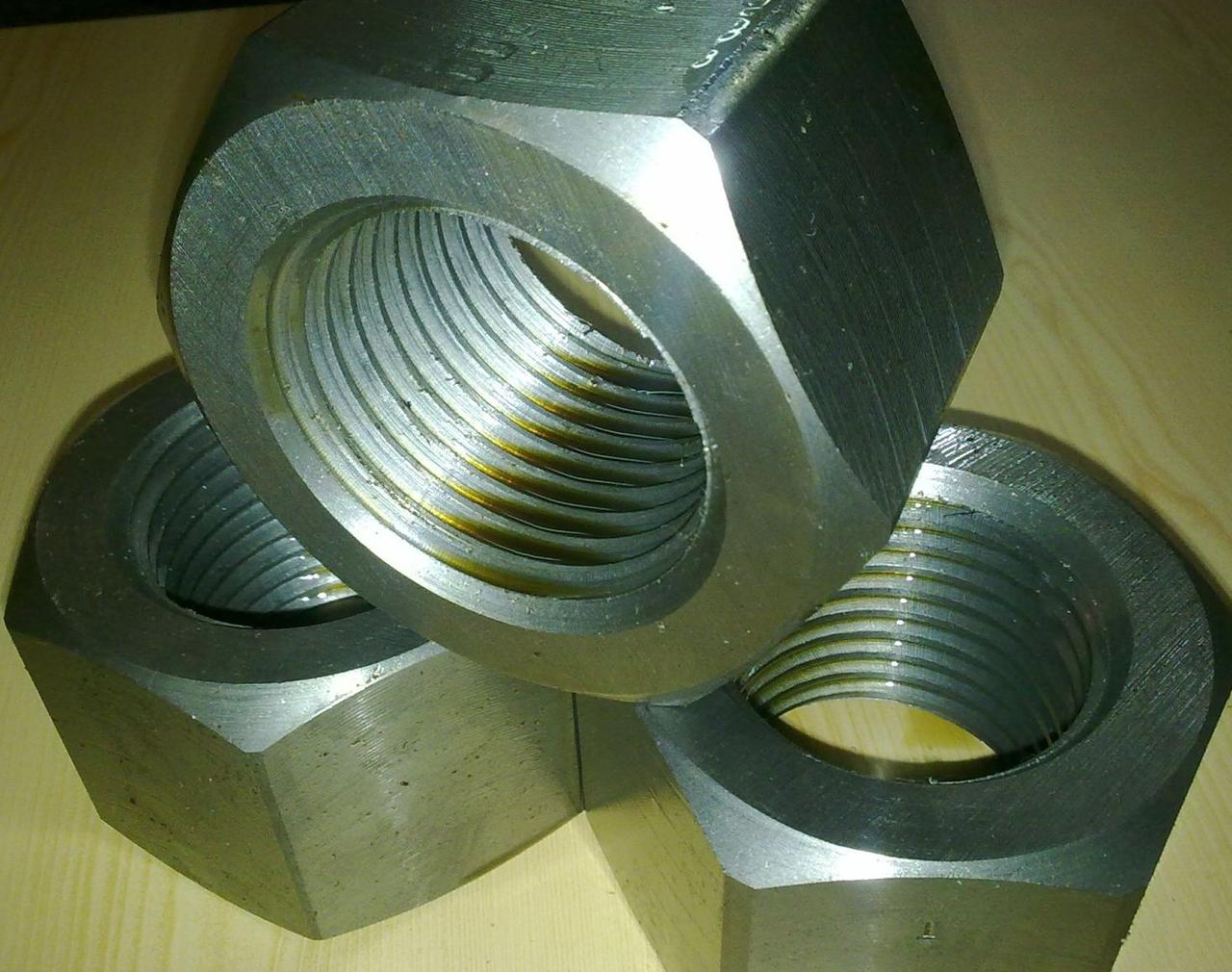

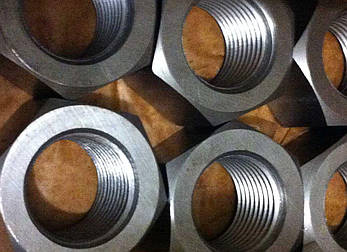

Гайка М72 для фланцевих з'єднань ГОСТ 9064-75, фото 2
Гайка М72 для фланцевих з'єднань ГОСТ 9064-75, фото 2
Гайка М72 для фланцевих з'єднань ГОСТ 9064-75, фото 2

Гайка М72 для фланцевих з'єднань ГОСТ 9064-75

Опис
Характеристики
Інформація для замовлення
Гайки М72 для фланцевих з'єднань ГОСТ 9064-70



ГОСТ 9064-75 гайки для фланцевих з'єднань з температурою середовища від 0 до 650 градусів

Гайки застосовуються для парових котлів, парових і газових турбін. При температурі середовища до 650 градусів за Цельсієм.

ГОСТ 9064 75 описує наступні типи гайок:

  • Тип А – гайка шестигранна.
  • Тип Б – гайка колпачковая.

Гайки ГОСТ 9064-75 використовуються в комплекті з шпилькою ГОСТ 9066-75 і шайбою ГОСТ 9065-75.



Таблиця характеристик гайки М72 ГОСТ 9064-75 Тип А:



Параметри

Значення (мм)
d - номінальний діаметр різьби М72
Р - крок різьби великий -
дрібний 4 і 6
S - розмір під ключ 105
e - діаметр описаного кола, не менше 118
m - висота гайки 72
N - вага гайок, кг. 3,095





Таблиця характеристик гайки М72 ГОСТ 9064-75 Тип Б:



Параметри

Значення (мм)
d - номінальний діаметр різьби М60
Р - крок різьби великий -
дрібний 4 і 6
S - розмір під ключ 75
D1 - зовнішній діаметр гайки 115
e - діаметр описаного кола, не менше 86,5
D4 - діаметр розташування кріпильних отворів -
dƒ - діаметр проточки 74
d2 - діаметр отвори у голівці 48
d3 - діаметр різьбового отвору М36
l - глибина осьового отвору 96
l0 - висота головки 35
l1 - висота гайки 155
l2 - довжина різьби в осьовому отворі 34
n - висота проточки осьового отвору 4
з - фаска 6
Граничне зміщення осі отвору щодо граней 0,8
ƒ1 - розмір проточки по ГОСТ 10549-63
N - вага гайок, кг. Для гайок типу Б, виконання 2, діаметром до М36 значення дано d2 = 8 мм вик. 1 8,166
вик. 2 7,410
вик. 3 8,140



Компанія "ОГУН ГРУП" займається виробництвом гайок ГОСТ 9064-75 типу А та типу Б в класах міцності 6.0, 8.0, 10.0. Є безліч метизної продукції крім гайок. Допоможемо виготовити деталі по кресленню. Здійснюється поставка по всій території України. На всі ваші запитання дадуть відповідь наші кваліфіковані менеджери.

Основні
Виробник  Власне виробництво
Країна виробникУкраїна
Матеріал гайкиСталь
Вид гайкиШестигранна
Метрична різьба, М  72 мм
Ширина118 мм
Висота72 мм
Вага3.095 кг
Гарантійний термін  12 міс
Розмір під ключ105 мм
СтанНове
Користувацькі характеристики
ПокриттяБез покриття, Цинк
Додаткові:
СтандартГОСТ 9064-75
Супроводжуючий документСертифікат або виписка з нього
Марка стали10, 10кп, 20, 20кп, 35, 40, 45, 40Х
Класи міцності6.0, 8.0, 10.0
Рекомендовані болтиГОСТ 7798-70, 7805-70, 10602-94, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 7808-70, 7796-70
Рекомендовані шпилькиГОСТ 9066-75, DIN 2509
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: Гайки для фланцевых соединений ГОСТ 9064-75 упаковываем в мешки п/п, или гофроящики.
  • Під замовлення
  • Оптом і в роздріб

Ціну уточнюйте
