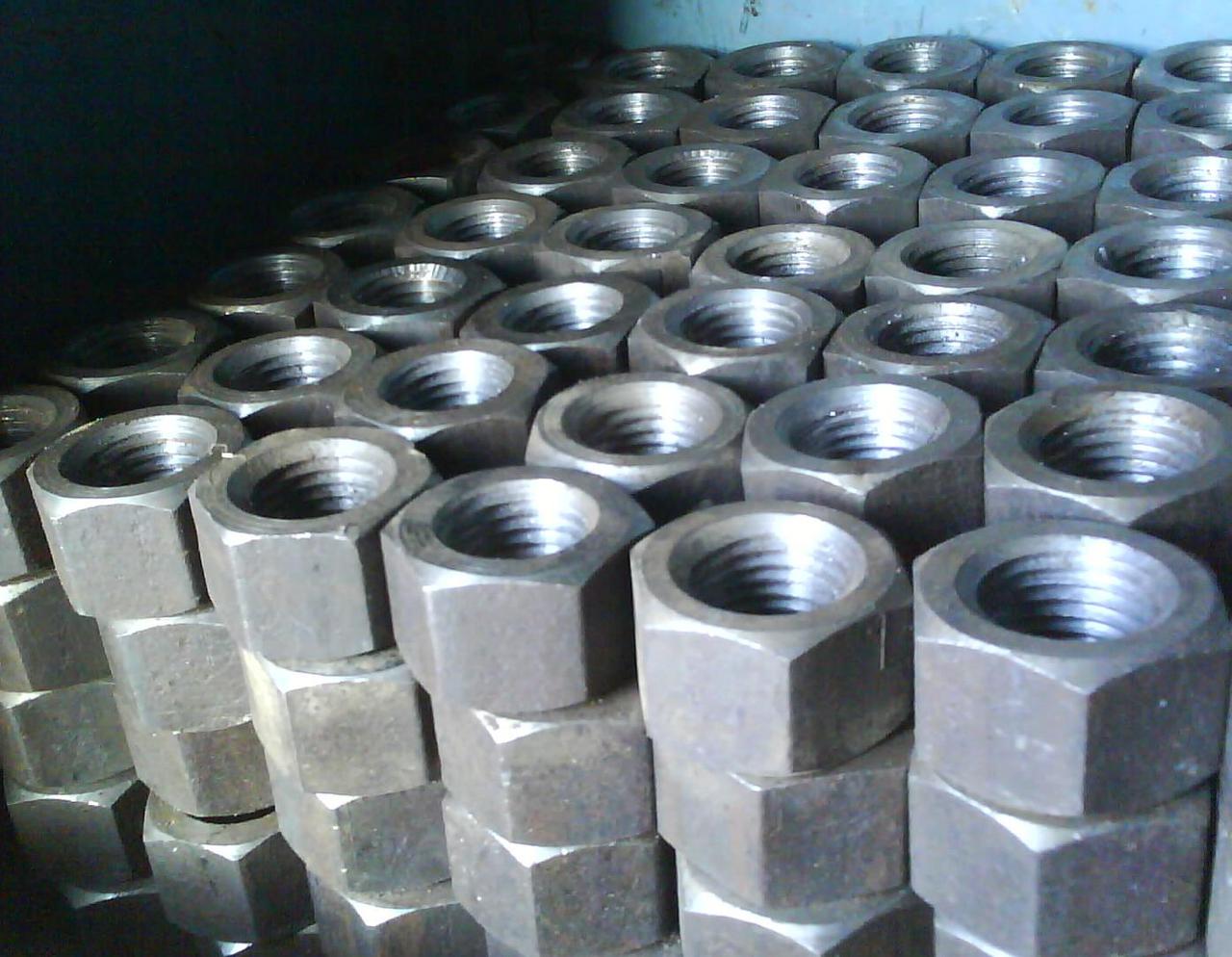

Гайка М42 для фланцевих з'єднань ГОСТ 9064-75
Гайки для фланцевих з'єднань ГОСТ 9064-75 (німецький аналог DIN 2510) застосовуються для з'єднання фланцевих елементів – труб, циліндрів, деталей парових і газових турбін. Даний кріплення використовується в місцях, схильних до вібраційних навантажень, в таких випадках для них застосовують додаткові методи фіксації. Наприклад, роблять паз і ставлять шплінт, або використовують контрящие шайби. Так само можна після гайки нагвинтити контргайку, яка запобіжить самоотвинчивание першого металовироби.
Таблиця характеристик гайки М42 ГОСТ 9064-75 Тип А:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М42 | |
| Р - крок різьби | великий | 4,5 |
| дрібний | 3 | |
| S - розмір під ключ | 65 | |
| e - діаметр описаного кола, не менше | 73,1 | |
| m - висота гайки | 42 | |
| N - вага гайок, кг. | 0,777 | |
Таблиця характеристик гайки М42 ГОСТ 9064-75 Тип Б:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М42 | |
| Р - крок різьби | великий | 4,5 |
| дрібний | 3 | |
| S - розмір під ключ | 41 | |
| D1 - зовнішній діаметр гайки | 65 | |
| e - діаметр описаного кола, не менше | 47,3 | |
| dƒ - діаметр проточки | 43 | |
| d2 - діаметр отвори у голівці | 32 | |
| d3 - діаметр різьбового отвору | М16 | |
| l - глибина осьового отвору | 56 | |
| l0 - висота головки | 25 | |
| l1 - висота гайки | 95 | |
| l2 - довжина різьби в осьовому отворі | 34 | |
| n - висота проточки осьового отвору | 3 | |
| з - фаска | 3 | |
| Граничне зміщення осі отвору щодо граней | 0,7 | |
| ƒ1 - розмір проточки по ГОСТ 10549-63 | ||
| N - вага гайок, кг. Для гайок типу Б, виконання 2, діаметром до М36 значення дано d2 = 8 мм | вик. 1 | 1,610 |
| вик. 2 | 1,480 | |
| вик. 3 | 1,660 | |
Реалізуємо метизну продукцію різного типорозміру і класу міцності за вигідною ціною. Доставка здійснюється по всій території України. Щоб дізнатися ціну і час доставки, а також будь-які питання, що цікавлять вас, зв'яжіться з нашими менеджерами.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Вага | 0.777 кг |
| Вид гайки | Шестигранна |
| Висота | 42 мм |
| Матеріал гайки | Сталь |
| Метрична різьба, М | 42 мм |
| Розмір під ключ | 65 мм |
| Стан | Новий |
| Крок різьби | 4.5 мм |
| Ширина | 73.1 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Додаткові: | |
| Класи міцності | 6, 8, 10 |
| Марка стали | 10, 10кп, 20, 20кп, 35, 40, 45, 40Х |
| Рекомендовані болти | ГОСТ 7798-70, 7805-70, 10602-94, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 7808-70, 7796-70 |
| Рекомендовані шпильки | ГОСТ 9066-75, DIN 2509 |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Стандарт | ГОСТ 9064-75 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Гайки для фланцевих з'єднань ГОСТ 9064-75 пакуємо в мішки п/п, або гофроящики.
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1000 грн
