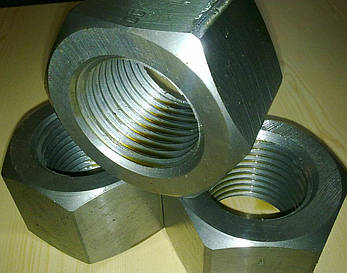

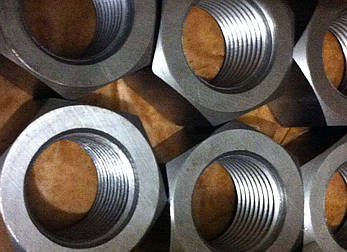

Гайка М20 для фланцевих з'єднань ГОСТ 9064-75, фото 2
Гайка М20 для фланцевих з'єднань ГОСТ 9064-75, фото 2
Гайка М20 для фланцевих з'єднань ГОСТ 9064-75, фото 2

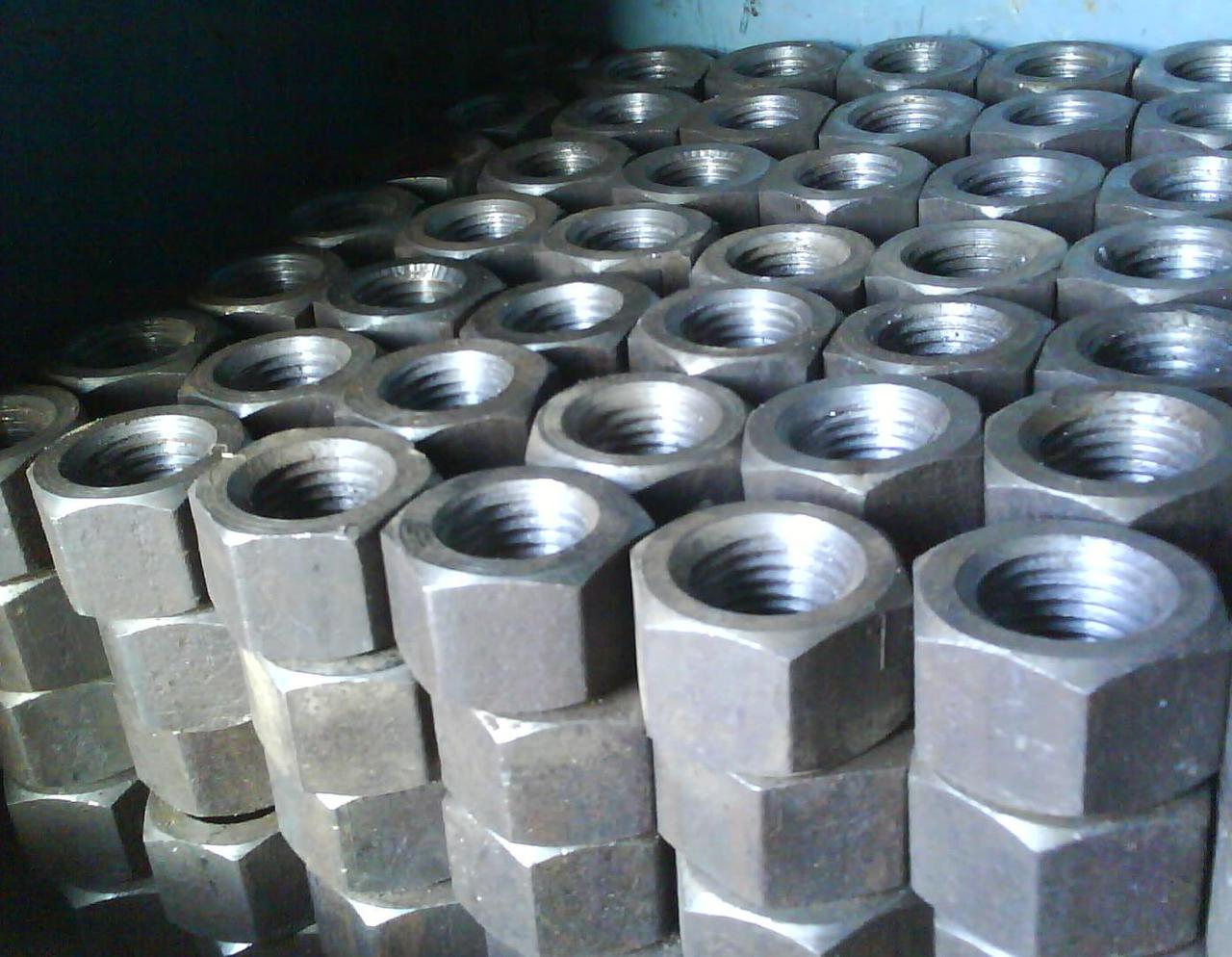

Гайка М20 для фланцевих з'єднань ГОСТ 9064-75

Опис
Характеристики
Інформація для замовлення
Гайки М20 для фланцевих з'єднань ГОСТ 9064-70



Гайки для фланцевих з'єднань ГОСТ 9064-75 (німецький аналог DIN 2510) застосовуються для з'єднання фланцевих елементів – труб, циліндрів, деталей парових і газових турбін. Даний кріплення використовується в місцях, схильних до вібраційних навантажень, в таких випадках для них застосовують додаткові методи фіксації. Наприклад, роблять паз і ставлять шплінт, або використовують контрящие шайби. Так само можна після гайки нагвинтити контргайку, яка запобіжить самоотвинчивание першого металовироби.



Таблиця характеристик гайки М20 ГОСТ 9064-75 Тип А:



Параметри

Значення (мм)
d - номінальний діаметр різьби М20
Р - крок різьби великий 2,5
дрібний 1,5
S - розмір під ключ 30
e - діаметр описаного кола, не менше 33.5
m - висота гайки 20
N - вага гайок, кг. 0,077





Таблиця характеристик гайки М20 ГОСТ 9064-75 Тип Б:



Параметри

Значення (мм)
d - номінальний діаметр різьби М20
Р - крок різьби великий 2.5
дрібний 1,5
S - розмір під ключ 22
D1 - зовнішній діаметр гайки 32
e - діаметр описаного кола, не менше 25,4
dƒ - діаметр проточки 20
d2 - діаметр отвори у голівці -
d3 - діаметр різьбового отвору -
l - глибина осьового отвору 32
l0 - висота головки 12
l1 - висота гайки 50
l2 - довжина різьби в осьовому отворі -
n - висота проточки осьового отвору 2
з - фаска 2
Граничне зміщення осі отвору щодо граней 0,5
ƒ1 - розмір проточки по ГОСТ 10549-63
N - вага гайок, кг. Для гайок типу Б, виконання 2, діаметром до М36 значення дано d2 = 8 мм вик. 1 0,203
вик. 2 0,21
вик. 3 -



Реалізуємо метизну продукцію різного типорозміру і класу міцності за вигідною ціною. Доставка здійснюється по всій території України. Щоб дізнатися ціну і час доставки, а також будь-які питання, що цікавлять вас, зв'яжіться з нашими менеджерами.

Основні
Виробник  Власне виробництво
Країна виробникУкраїна
Матеріал гайкиСталь
Вид гайкиШестигранна
Метрична різьба, М  20 мм
Ширина33.5 мм
Висота20 мм
Вага0.077 кг
Гарантійний термін  12 міс
Розмір під ключ30 мм
Крок різьби2.5 мм
СтанНове
Користувацькі характеристики
ПокриттяБез покриття, Цинк
Додаткові:
СтандартГОСТ 9064-75
Супроводжуючий документСертифікат або виписка з нього
Марка стали10, 10кп, 20, 20кп, 35, 40, 45, 40Х
Класи міцності6.0, 8.0, 10.0
Рекомендовані болтиГОСТ 7798-70, 7805-70, 10602-94, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 7808-70, 7796-70
Рекомендовані шпилькиГОСТ 9066-75, DIN 2509
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: Гайки для фланцевых соединений ГОСТ 9064-75 упаковываем в мешки п/п, или гофроящики.
  • Під замовлення
  • Оптом і в роздріб
