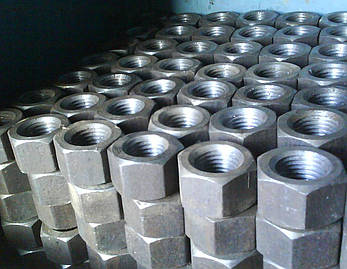

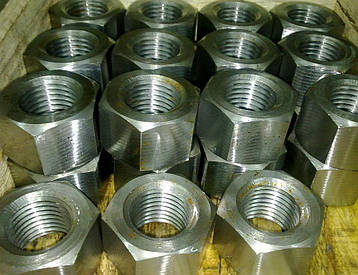

Гайка М12 для фланцевих з'єднань ГОСТ 9064-75
ГОСТ 9064-75 гайки для фланцевих з'єднань з температурою середовища від 0 до 650 градусів
Гайки застосовуються для парових котлів, парових і газових турбін. При температурі середовища до 650 градусів за Цельсієм.
ГОСТ 9064 75 описує наступні типи гайок:
- Тип А – гайка шестигранна.
- Тип Б – гайка колпачковая.
Гайки ГОСТ 9064-75 використовуються в комплекті з шпилькою ГОСТ 9066-75 і шайбою ГОСТ 9065-75.
Таблиця характеристик гайки М12 ГОСТ 9064-75 Тип А:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М12 | |
| Р - крок різьби | великий | 1,75 |
| дрібний | 1,25 | |
| S - розмір під ключ | 19 | |
| e - діаметр описаного кола, не менше | 21 | |
| m - висота гайки | 12 | |
| N - вага гайок, кг. | 0,019 | |
Таблиця характеристик гайки М12 ГОСТ 9064-75 Тип Б:
|
Параметри |
Значення (мм) | |
|---|---|---|
| d - номінальний діаметр різьби | М12 | |
| Р - крок різьби | великий | 1,75 |
| дрібний | 1,25 | |
| S - розмір під ключ | 13 | |
| D1 - зовнішній діаметр гайки | 24 | |
| e - діаметр описаного кола, не менше | 16,2 | |
| dƒ - діаметр проточки | 13 | |
| d2 - діаметр отвори у голівці | - | |
| d3 - діаметр різьбового отвору | - | |
| l - глибина осьового отвору | 21 | |
| l0 - висота головки | 10 | |
| l1 - висота гайки | 35 | |
| l2 - довжина різьби в осьовому отворі | - | |
| n - висота проточки осьового отвору | 2 | |
| з - фаска | 2 | |
| Граничне зміщення осі отвору щодо граней | 0,4 | |
| ƒ1 - розмір проточки по ГОСТ 10549-63 | ||
| N - вага гайок, кг. Для гайок типу Б, виконання 2, діаметром до М36 значення дано d2 = 8 мм | вик. 1 | 0,083 |
| вик. 2 | - | |
| вик. 3 | - | |
Компанія "ОГУН ГРУП" займається виробництвом гайок ГОСТ 9064-75 типу А та типу Б в класах міцності 6.0, 8.0, 10.0. Є безліч метизної продукції крім гайок. Допоможемо виготовити деталі по кресленню. Здійснюється поставка по всій території України. На всі ваші запитання дадуть відповідь наші кваліфіковані менеджери.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Вага | 0.019 кг |
| Вид гайки | Шестигранна |
| Висота | 12 мм |
| Матеріал гайки | Сталь |
| Метрична різьба, М | 12 мм |
| Розмір під ключ | 19 мм |
| Стан | Новий |
| Крок різьби | 1.75 мм |
| Ширина | 21 мм |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Додаткові: | |
| Класи міцності | 6, 8, 10 |
| Марка стали | 10, 10кп, 20, 20кп, 35, 40, 45, 40Х |
| Рекомендовані болти | ГОСТ 7798-70, 7805-70, 10602-94, DIN 931, 933, ГОСТ Р 52644-2006, 22353-77, DIN 6914, ГОСТ 7808-70, 7796-70 |
| Рекомендовані шпильки | ГОСТ 9066-75, DIN 2509 |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Стандарт | ГОСТ 9064-75 |
- Ціна: Ціну уточнюйте

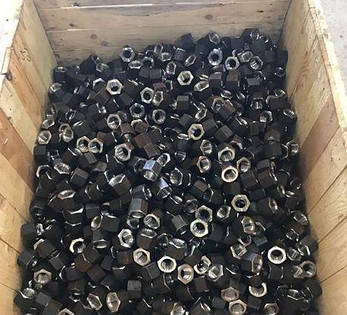

- Спосіб упаковки: Гайки для фланцевих з'єднань ГОСТ 9064-75 пакуємо в мішки п/п, або гофроящики.
- В наявності
- Оптом і в роздріб
