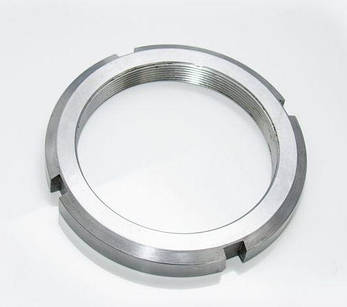

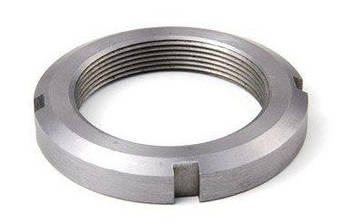

Гайка М135 (27 КМ) кругла сталева шлицевая DIN 981

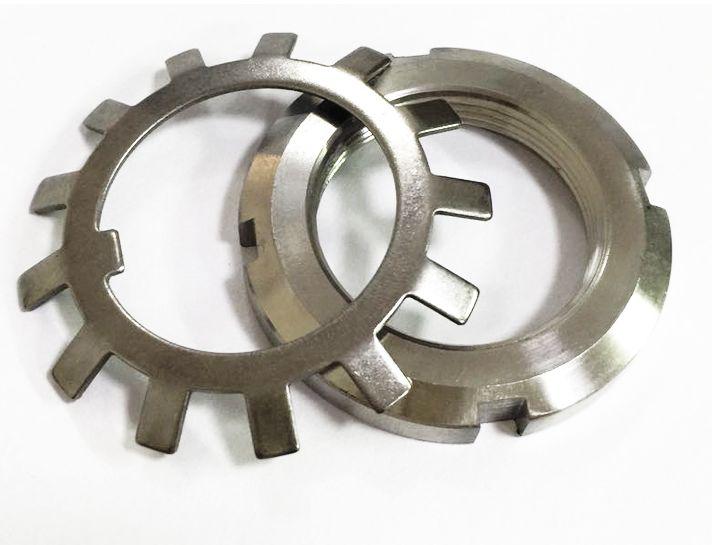

Кругла гайка DIN 981 оснащена метричною різьбою, її використовують при монтажі або демонтажі підшипників, багатьох концентричних елементів. При затягуванні гайка стопориться стопорною шайбою многолапчатой DIN 5406. Фіксація внутрішньої лапки відбувається шляхом отгибания «від гайки», або «під гайку» (при цьому, паз на валу відрізняється глибиною виїмки). Якщо вал достатньої товщини, глибину паза роблять дуже великий, щоб фіксуюча внутрішня лапка многолапчатой шайби увійшла без відгин. Тоді фіксація з'єднання буде надійною.
Порой вместо паза делают сквозную прорезь в валу. Однако такая фиксация ослабляет вал. Поэтому этот способ применяют только в конечной установке круглой шлицевой гайки DIN981 на валу. Хотя в других случаях на ступенчатом вале при промежуточных установках гайки эти способы применимы.
Гайка универсальна в применении, с ее помощью скрепляются металлические, деревянные, каменные и бетонные изделия и поверхности в связке с болтовым соединением. Данный крепеж с метрической резьбой производится крупного и мелкого шага с полями допуска резьбы 7Н, 6Н.
Таблица характеристик гайки М135 DIN 981:
Параметры: |
Значення (мм) |
G - номінальний діаметр різьби | М135 |
Р - крок різьби | 2 |
КМ - позначення гайки | КМ 27 |
d1 - розмір під ключ для шлицевой гайки | 160 |
d2 - зовнішній діаметр гайки | 175 |
В - висота гайки | 22 |
b - ширина паза під ключ | 14 |
h - глибина паза під ключ | 6 |
МВ - позначення многолапчатой шайби DIN 5406 | 27 MB |
Щоб замовити гайки DIN 981 зв'яжіться з нашими менеджерами. У нас Ви також можете придбати спільно використовувані з ними многолапчатые шайби і великий асортимент іншого кріплення, виконаного із вуглецевих, нержавіючих сталей та латуні. Доставка по Україні кращим компаніями перевізниками.
Основні | |
---|---|
Виробник | Європа |
Вид гайки | Кругла шліцьова |
Висота | 22 мм |
Довжина | 175 мм |
Матеріал гайки | Сталь |
Метрична різьба, М | 135 мм |
Розмір під ключ | 160 мм |
Стан | Новий |
Крок різьби | 2 мм |
Ширина | 175 мм |
Користувацькі характеристики | |
Гарантійний термін | 12 мес |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Картонні коробки, пакети п/е, кількість штук в упаковці залежить від типорозміру гайки.
- В наявності
- Оптом і в роздріб
Ціну уточнюйте
