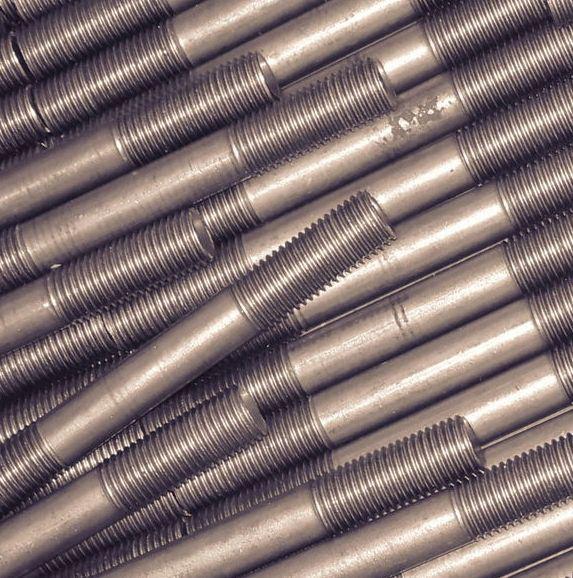

ГОСТ 22042-76 Шпилька М18 для деталей з гладкими отворами
Шпилька ГОСТ 22042-76 має клас точності Ст. Виріб має своє застосування в таких галузях промисловості, як машинобудування, суднобудування, автомобілебудування та інших. Кріпильний виріб відрізняється своєю формою. Завдяки такій особливості шпилька ГОСТ 22042-76 використовується там, де подібна форма вимагається певними умовами експлуатації.
З обох сторін виріб має різьбленням, тому цей елемент називають шпилька різьбова. Якщо вас цікавлять якісь інші види або модифікації цього виробу, то ми готові взятися за його виконання по ваших кресленнях.

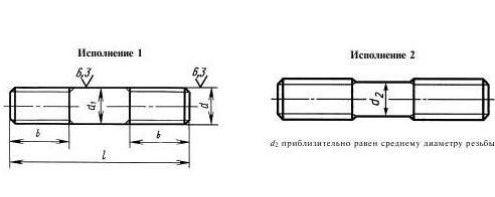

Таблиця 1. Шпилька ГОСТ 22042-76:
|
Параметри шпильки |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М18 | |
| Крок різьби Р мм | великий | 2,5 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 18 | |
| Довжина різьби b | 70≤l≤95 | повна |
| 100≤l≤120 | 42 | |
| 130≤l≤200 | 48 | |
| l200 | 61 | |
| Довжина, L | 70 - 500 | |
Теоретична маса шпильок М18 ГОСТ 22042-76:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Исполнение 2, (г) |
|---|---|---|
| 70 | 115,7 | 115,7 |
| 75 | 124 | 123,9 |
| 80 | 132,3 | 132,2 |
| 85 | 140,5 | 140,5 |
| 90 | 148,8 | 148,7 |
| (95) | 157,1 | 157 |
| 100 | 170,8 | 165,3 |
| (105) | 180,8 | 173,5 |
| 110 | 190,8 | 181,8 |
| (115) | 200,8 | 190 |
| 120 | 210,8 | 198,3 |
| 130 | 230,8 | 214,8 |
| 140 | 250,7 | 231,4 |
| 150 | 270,7 | 247,9 |
| 160 | 286,6 | 264,4 |
| 170 | 306,5 | 280,9 |
| 180 | 326,5 | 297,5 |
| 190 | 346,5 | 314 |
| 200 | 366,5 | 330,5 |
| 220 | 406,4 | 363,6 |
| 240 | 446,4 | 396,6 |
| 260 | 486,3 | 429,7 |
| 280 | 526,3 | 462,7 |
| 300 | 566,2 | 495,8 |
| 320 | 606,2 | 528,8 |
| 340 | 646,1 | 561,9 |
| 360 | 686,1 | 594,9 |
| 380 | 726 | 628 |
| 400 | 766 | 661 |
| 420 | 805,9 | 694,1 |
| 450 | 865,9 | 743,7 |
| 480 | 925,8 | 793,2 |
| 500 | 965,7 | 826,3 |
Компания «ОГУН ГРУПП» реализуем метизную продукцию по цене завода производителя. У нас имеются товары в наличии или под заказ. Доставка по всей Украине. Звоните нашим менеджерам по телефонам указанным на сайте или оставляйте свою заявку, и мы с вами свяжемся.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 18 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 89,25 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 89,25 ₴
Мінімальна сума замовлення на сайті — 1000 грн
