ГОСТ 22042-76 Шпилька М14 для деталей з гладкими отворами

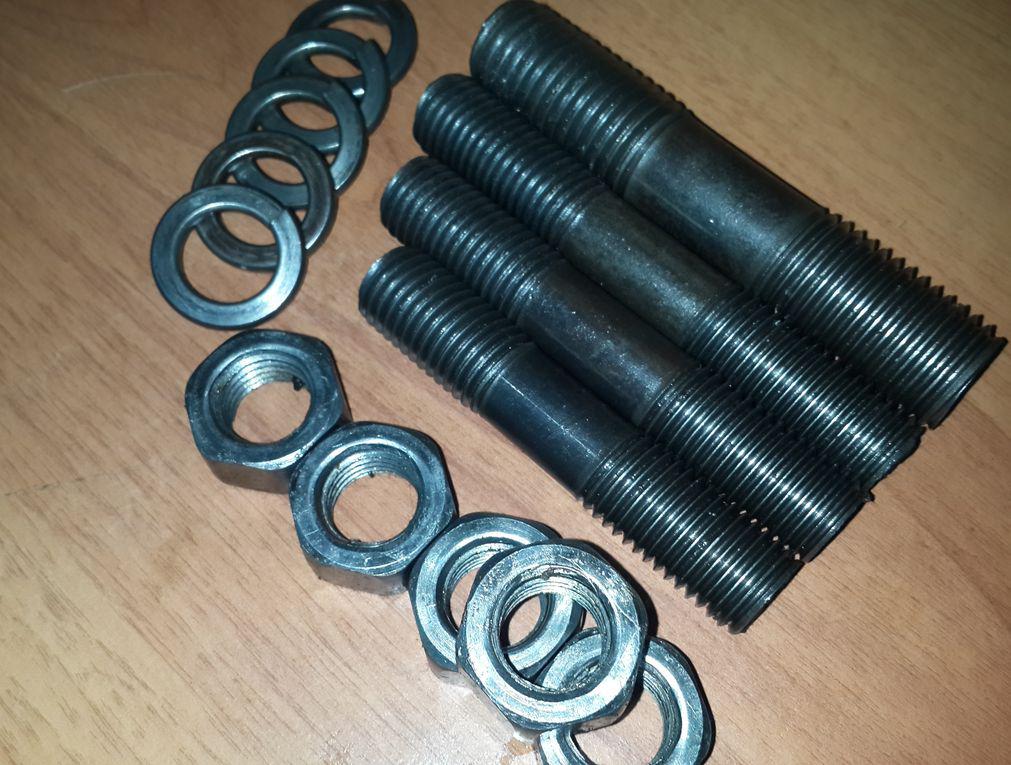

Різьбова шпилька ГОСТ 22042-76 - це один з різновидів кріплень, що представляють собою стрижень з металевого матеріалу, з двох сторін якого є зрізана різьблення, за однаковою довжині. Обидві сторони призначені для нагвинчування гайок, це кріплення використовується для кріплення деяких конструкції, в яких є гладкі отвори.
Використовують їх в основному разом з гайками, які можуть йти в комплектації з шайбами. Призначені ці шайби для захисту покриття і помітно знижують тиск на з'єднують деталі. Дані кріплення призначені для різних випадків, а також користуються великим попитом в будівництві, для монтування металевих конструкції і з'єднання окремих частин різного механізму і так далі.
Таблиця 1. Шпилька ГОСТ 22042-76:
|
Параметри шпильки |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М14 | |
| Крок різьби Р мм | великий | 2 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 14 | |
| Довжина різьби b | 55≤l≤85 | повна |
| 90≤l≤120 | 34 | |
| 130≤l≤200 | 40 | |
| l200 | 53 | |
| Довжина, L | 55 - 360 | |
Теоретична маса шпильок М14 ГОСТ 22042-76:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Виконання 2, (м) |
|---|---|---|
| 55 | 54,7 | 54,67 |
| 60 | 59,67 | 59,64 |
| 65 | 64,65 | 64,61 |
| 70 | 69,62 | 69,59 |
| 75 | 74,59 | 74,56 |
| 80 | 79,56 | 79,53 |
| 85 | 84,54 | 84,5 |
| 90 | 94,21 | 89,47 |
| (95) | 100,2 | 94,44 |
| 100 | 106,3 | 99,41 |
| (105) | 112,3 | 104,38 |
| 110 | 118,4 | 109,35 |
| (115) | 124,4 | 114,32 |
| 120 | 130,5 | 119,29 |
| 130 | 142,5 | 129,23 |
| 140 | 154,6 | 139,17 |
| 150 | 166,7 | 149,11 |
| 160 | 176,2 | 159,05 |
| 170 | 188,3 | 168,99 |
| 180 | 200,4 | 178,93 |
| 190 | 212,5 | 188,87 |
| 200 | 224,6 | 198,81 |
| 220 | 248,7 | 218,69 |
| 240 | 272,9 | 238,58 |
| 260 | 297,1 | 258,4 |
| 280 | 321,2 | 278,34 |
| 300 | 345,4 | 298,22 |
| 320 | 369,6 | 318,1 |
| 340 | 393,7 | 337,98 |
| 360 | 417,9 | 357,86 |
Наша компанія займається виготовленням шпильок ГОСТ 22042-76. Пропонуємо кріплення з вуглецевих або нержавіючих сталей. Метизи мають сертифікат якості і гарантію виробника – 12 місяців. Поставка в будь-який регіон країни. Телефонуйте, будемо раді працювати з вами!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 14 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувальницькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 83,59 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 83,59 ₴
Мінімальна сума замовлення на сайті — 1000 грн
