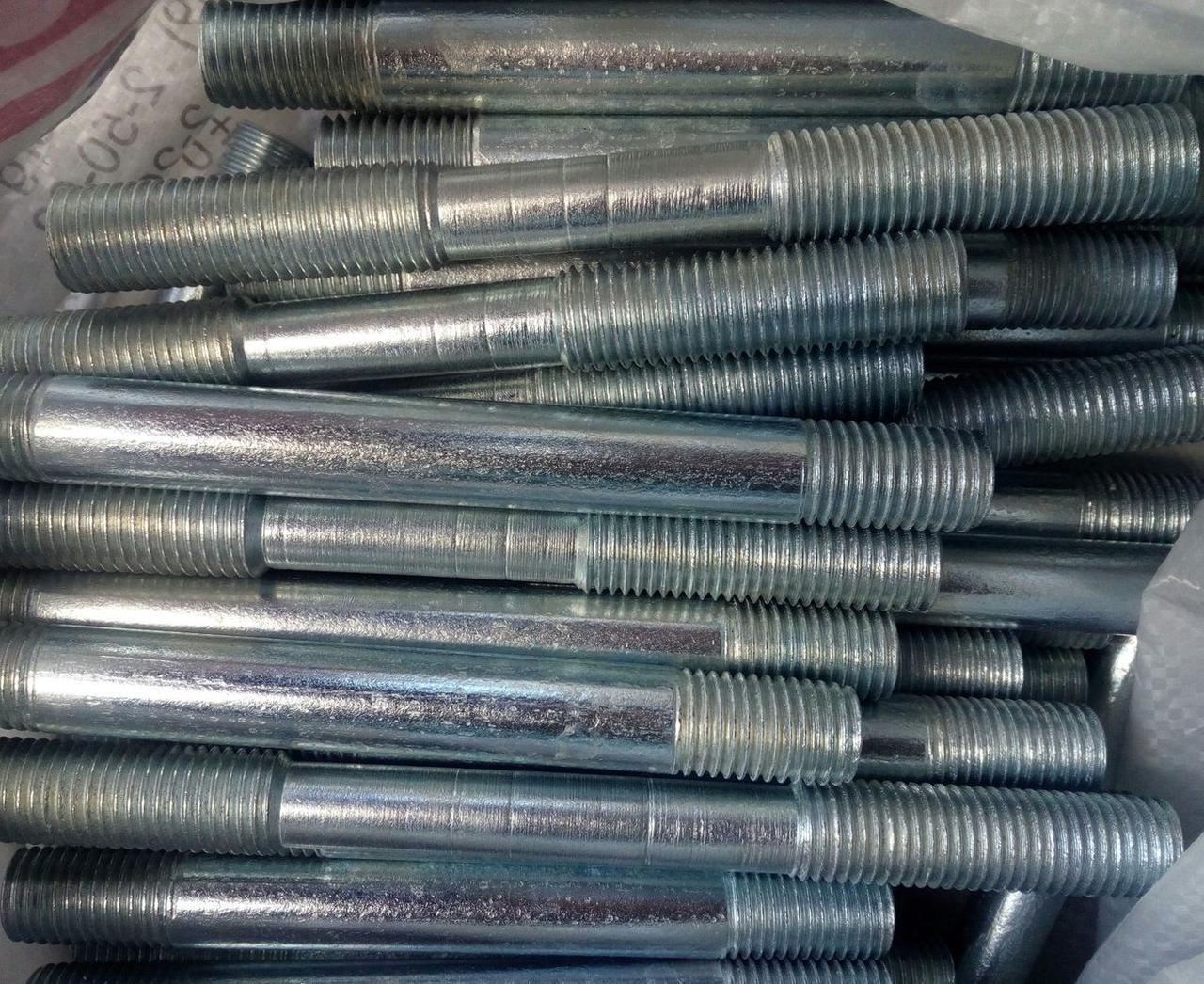

Шпилька М36 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d, фото 1
Шпилька М36 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d, фото 3
Шпилька М36 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d, фото 4

Шпилька М36 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d

Опис
Характеристики
Інформація для замовлення

Дізнатися актуальну ціну у VIBER

ГОСТ 22040-76 Шпильки М36 з ввинчиваемым кінцем довжиною 2,5 d класу точності



Шпильки ГОСТ 22040-76 застосовуються для вгвинчування в глухі різьбові отвори. Шпилька має ввинчиваемый кінець довжиною, рівної 2,5 d. У більшості випадків шпильки з ввинчиваемым кінцем застосовуються для з'єднання фланців та інших деталей трубопроводу. Шпилька ГОСТ 22040-76 має аналог - шпилька з ввинчиваемым кінцем DIN 940.

В залежності від виконання різьбова і не різьбова частини можуть бути рівного діаметра (1) або ж гладка частина за величиною номінального діаметра менше різьби (2).



Таблиця 1. Шпилька ГОСТ 22040-76:



Параметри шпильки ГОСТ 22040

Значення, мм
Номінальний діаметр різьби d М36
Крок різьби Р мм великий 4
дрібний 3
Діаметр стрижня d1 36
Довжина різьби гайкового кінця L0 70≤l≤90 L0=L−0,5 d−2Р
95≤l≤120 78
130≤l≤200 84
l200 97
Довжина угвинчуємого кінця, L1 88
Довжина, L 70 - 300



Теоретична маса шпильок М36 ГОСТ 22040-76:



Довжина шпильки, (мм)

Виконання 1, (м) Исполнение 2, (г)
70 1118 1086
75 1152 1121
80 1192 1155
85 1225 1189
90 1258 1224
(95) 1295 1258
100 1331 1293
(105) 1371 1327
110 1411 1361
(115) 1451 1396
120 1491 1430
130 1571 1499
140 1651 1568
150 1732 1636
160 1804 1705
170 1884 1774
180 1964 1843
190 2044 1911
200 2124 1980
220 2283 2118
240 2443 2255
260 2603 2393
280 2763 2530
300 292,3 2668



Примечания:  Размеры, заключенные в скобки, применять не рекомендуется.

Связаться с менеджерами компании можно по контактным телефонам или электронной почте. Также есть возможность написать письмо или заказать обратный звонок прямо с сайта. Доставка по Украине.

Основні
Країна виробникУкраїна
Матеріал шпилькиСталь
Метрична різьба, М36 мм
ПокриттяБез покриття
СтанНовий
Тип шпилькиРізьбова
Користувацькі характеристики
Гарантійний термін12 мес
Клас міцності5.8, 8.8
Клас точностіА, В
Марка стали20, 35, 08Х18Н10Т, 12Х18Н10Т
Рекомендовані гайкишестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75
Рекомендовані шайбигровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021
СтандартиГОСТ 22040-76, ГОСТ 22041-76, DIN 940
