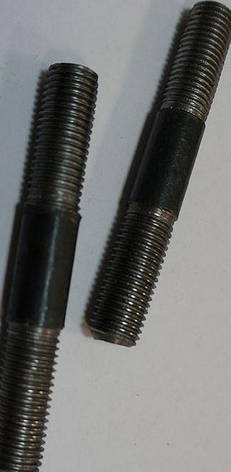

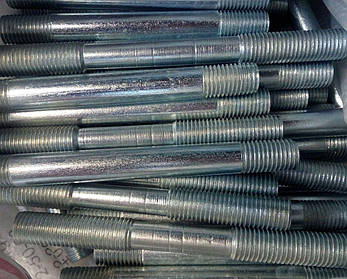

Шпилька М18 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d
Шпильки ГОСТ 22040-76 застосовуються для вгвинчування в глухі різьбові отвори. Шпилька має ввинчиваемый кінець довжиною, рівної 2,5 d. У більшості випадків шпильки з ввинчиваемым кінцем застосовуються для з'єднання фланців та інших деталей трубопроводу. Шпилька ГОСТ 22040-76 має аналог - шпилька з ввинчиваемым кінцем DIN 940.

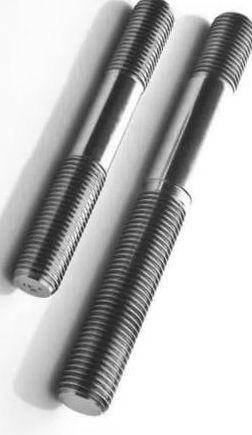

В залежності від виконання різьбова і не різьбова частини можуть бути рівного діаметра (1) або ж гладка частина за величиною номінального діаметра менше різьби (2).
Таблиця 1. Шпилька ГОСТ 22040-76:
|
Параметри шпильки ГОСТ 22040 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М18 | |
| Крок різьби Р мм | великий | 2,5 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 18 | |
| Довжина різьби гайкового кінця L0 | 35≤l≤50 | L0=L−0,5 d−2Р |
| 55≤l≤120 | 42 | |
| 130≤l≤200 | 48 | |
| l200 | 61 | |
| Довжина угвинчуємого кінця, L1 | 45 | |
| Довжина, L | 35 - 220 | |
Теоретична маса шпильок М18 ГОСТ 22040-76:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Исполнение 2, (г) |
|---|---|---|
| 35 | 135,4 | 132,2 |
| (38) | 140,7 | 137,2 |
| 40 | 144 | 140,5 |
| (42) | 147,3 | 143,8 |
| 45 | 152,6 | 148,7 |
| (48) | 157,2 | 153,7 |
| 50 | 161,2 | 157 |
| 55 | 169,8 | 165,3 |
| 60 | 179,8 | 173,5 |
| 65 | 189,8 | 181,8 |
| 70 | 199,7 | 190 |
| 75 | 209,7 | 198,3 |
| 80 | 219,7 | 206,6 |
| 85 | 229,7 | 214,8 |
| 90 | 239,7 | 223,1 |
| (95) | 249,7 | 231,4 |
| 100 | 259,7 | 239,6 |
| (105) | 269,7 | 247,9 |
| 110 | 279,7 | 256,2 |
| (115) | 289,7 | 264,4 |
| 120 | 299,6 | 272,7 |
| 130 | 319,6 | 289,2 |
| 140 | 339,6 | 305,7 |
| 150 | 359,8 | 322,3 |
| 160 | 377,8 | 338,8 |
| 170 | 397,8 | 355,3 |
| 180 | 417,7 | 371,8 |
| 190 | 437,7 | 388,4 |
| 200 | 457,7 | 404,9 |
| 220 | 477,7 | 437,9 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Связаться с менеджерами компании можно по контактным телефонам или электронной почте. Также есть возможность написать письмо или заказать обратный звонок прямо с сайта. Доставка по Украине.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 18 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Клас міцності | 5.8, 8.8 |
| Клас точності | А, В |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Стандарти | ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 |
- Ціна: від 86,75 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 86,75 ₴
Мінімальна сума замовлення на сайті — 1000 грн
