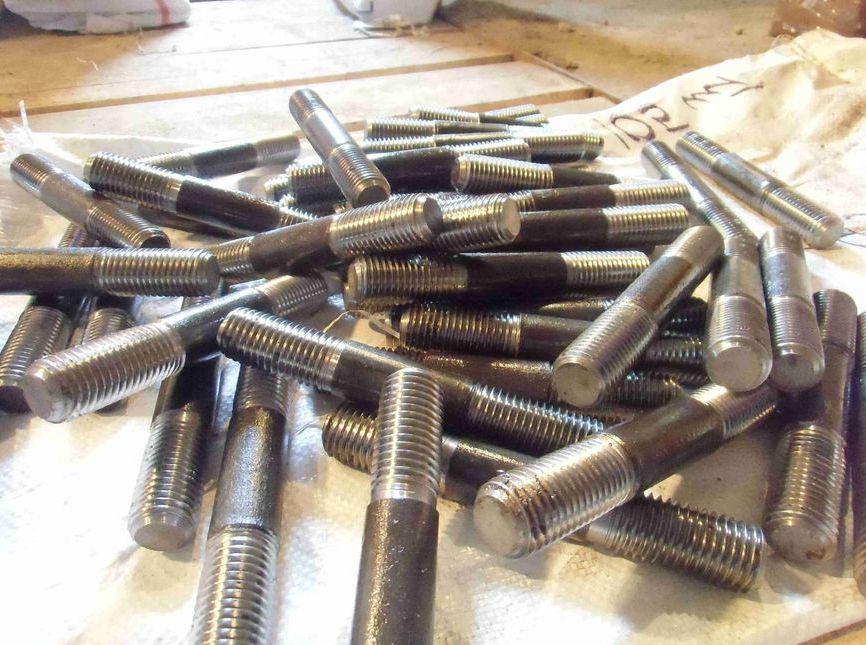

Шпилька М12 ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 з ввинчиваемым кінцем довжиною 2,5 d
Шпильки ГОСТ 22040-76 застосовуються для вгвинчування в глухі різьбові отвори. Шпилька має ввинчиваемый кінець довжиною, рівної 2,5 d. У більшості випадків шпильки з ввинчиваемым кінцем застосовуються для з'єднання фланців та інших деталей трубопроводу. Шпилька ГОСТ 22040-76 має аналог - шпилька з ввинчиваемым кінцем DIN 940.
В залежності від виконання різьбова і не різьбова частини можуть бути рівного діаметра (1) або ж гладка частина за величиною номінального діаметра менше різьби (2).
Таблиця 1. Шпилька ГОСТ 22040-76:
|
Параметри шпильки ГОСТ 22040 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М12 | |
| Крок різьби Р мм | великий | 1,75 |
| дрібний | 1,25 | |
| Діаметр стрижня d1 | 12 | |
| Довжина різьби гайкового кінця L0 | 25≤l≤35 | L0=L−0,5 d−2Р |
| 38≤l≤120 | 30 | |
| 130≤l≤200 | 36 | |
| l200 | 49 | |
| Довжина угвинчуємого кінця, L1 | 30 | |
| Довжина, L | 25 - 220 | |
Теоретична маса шпильок М12 ГОСТ 22040-76:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Исполнение 2, (г) |
|---|---|---|
| 25 | 41,13 | 40 |
| (28) | 43,47 | 42,18 |
| 30 | 44,21 | 43,63 |
| (32) | 46,39 | 45,09 |
| 35 | 48,73 | 47,27 |
| (38) | 51,1 | 49,45 |
| 40 | 52,55 | 50,9 |
| (42) | 54,35 | 52,36 |
| 45 | 56,95 | 54,54 |
| (48) | 59,65 | 56,72 |
| 50 | 61,45 | 58,17 |
| 55 | 65,85 | 61,81 |
| 60 | 70,25 | 65,45 |
| 65 | 74,75 | 69,08 |
| 70 | 79,15 | 72,72 |
| 75 | 83,65 | 76,35 |
| 80 | 88,05 | 79,99 |
| 85 | 92,45 | 83,63 |
| 90 | 96,95 | 87,26 |
| (95) | 101,4 | 90,9 |
| 100 | 105,9 | 94,53 |
| (105) | 110,3 | 98,17 |
| 110 | 114,7 | 101,8 |
| (115) | 119,2 | 105,44 |
| 120 | 123,5 | 109,08 |
| 130 | 132,7 | 116,35 |
| 140 | 141,7 | 123,62 |
| 150 | 150,7 | 130,89 |
| 160 | 158,3 | 138,16 |
| 170 | 167,2 | 145,43 |
| 180 | 176,1 | 152,71 |
| 190 | 185 | 159,98 |
| 200 | 193,8 | 167,25 |
| 220 | 211,6 | 181,79 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Связаться с менеджерами компании можно по контактным телефонам или электронной почте. Также есть возможность написать письмо или заказать обратный звонок прямо с сайта. Доставка по Украине.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 12 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Клас міцності | 5.8, 8.8 |
| Клас точності | А, В |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Стандарти | ГОСТ 22040-76, ГОСТ 22041-76, DIN 940 |
- Ціна: від 81,41 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 81,41 ₴
Мінімальна сума замовлення на сайті — 1000 грн
