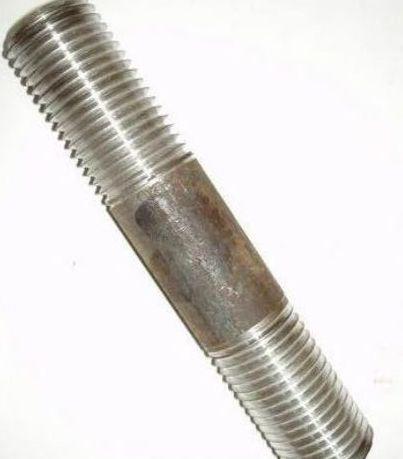

ГОСТ 22038-76 Шпилька М30 з ввинчиваемым кінцем 2d DIN 835
Різьбова шпилька, у відповідності зі стандартами ГОСТ 22038-76 або його аналогу – DIN 835, виконується у вигляді стрижня циліндричної форми, доповненого з обох боків різьбою.

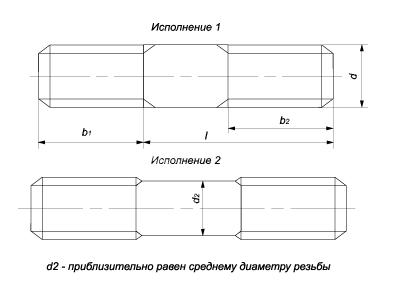

Сталеві Шпильки з ввинчиваемым кінцем виробляються в двох виконаннях:
- Перше характеризується однаковими номінальними діаметрами різьби та гладкої частини;
- Друге має номінальний діаметр різьби, більший номінального діаметра гладкої частини.
Виробляють шпильку ГОСТ 22038-76 з вуглецевих або нержавіючих сталей. Клас міцності може бути 5.8 або 8.8. Кріплення може бути з покриттям (оцинковані) або без нього.
Технічні характеристики:
|
Параметри шпильки ГОСТ 22038 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М30 | |
| Крок різьби Р мм | великий | 3,5 |
| дрібний | 2 | |
| Діаметр стрижня d1 | 30 | |
| Довжина різьби гайкового кінця b | 60≤l≤80 | L0=L−0,5 d−2Р |
| 85≤l≤120 | 66 | |
| 130≤l≤200 | 72 | |
| l200 | 85 | |
| Довжина угвинчуємого кінця, b1 | 60 | |
| Довжина, L | 60 - 260 | |
Таблиця мас шпильки М30 ГОСТ 22038-76, DIN 835:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Виконання 2, (м) |
|---|---|---|
| 60 | 580,1 | 568,5 |
| 65 | 604,6 | 552,2 |
| 70 | 629,1 | 615,9 |
| 75 | 652 | 639,6 |
| 80 | 679,7 | 663,2 |
| 85 | 702,6 | 686,9 |
| 90 | 730,4 | 710,6 |
| (95) | 758,1 | 734,3 |
| 100 | 785,9 | 758 |
| (105) | 813,6 | 781,7 |
| 110 | 841,4 | 805,4 |
| (115) | 869,1 | 829,1 |
| 120 | 896,9 | 852,7 |
| 130 | 952,3 | 900,1 |
| 140 | 1008 | 947,5 |
| 150 | 1063 | 994,9 |
| 160 | 1114 | 1042,2 |
| 170 | 1169 | 1089,6 |
| 180 | 1225 | 1137 |
| 190 | 1280 | 1184,4 |
| 200 | 1336 | 1231,7 |
| 220 | 1447 | 1326,5 |
| 240 | 1558 | 1421,2 |
| 260 | 1669 | 1516 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Компанія «ОГУН ГРУП» займається виробництвом і реалізацією кріпильних елементів. Виготовляємо деталі, які не відповідають стандартам ДСТУ або DIN за наданими кресленнями. Є склад з готовою продукцією: болти, гайки, гвинти, шайби, шпильки. Замовити товар можна за телефонами вказаними на сайті.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 30 мм |
| Матеріал шпильки | Сталь |
| Покриття | Без покриття |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Клас точності | А, В |
| Стандарти | ГОСТ 22038-76, ГОСТ 22039-76, DIN 835 |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Клас міцності | 5.8, 8.8 |
- Ціна: від 97,77 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 97,77 ₴
Мінімальна сума замовлення на сайті — 1000 грн
