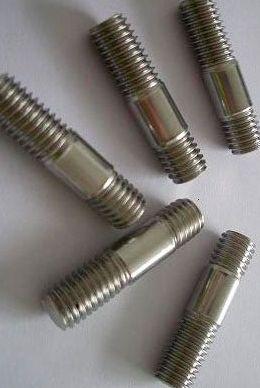

ГОСТ 22038-76 Шпилька М24 з ввинчиваемым кінцем 2d DIN 835
Шпилька ГОСТ 22038 – це кріпильний виріб для створення жорстких монтажних з'єднань в будівництві та промисловому виробництві, що представляє собою циліндричний стержень з ввинчивающимся кінцем (довжина вдвічі перевищує номінальний діаметр). Гайковий кінець металовироби М6 вводять в отвір в іншій деталі і фіксують гайкою.
Виріб:
- виготовляється з вуглецевих, легованих і корозійностійких сталей Ст30, 35, 40х, 09г2с, 12х13;
- має номінальний розмір М2-М48 і клас міцності 5.8-12.9;
- може мати різьбу по всій довжині/на кінцях з різним кроком (велика/дрібна/комбінована).
Конструктивно шпилька може випускатися в двох варіантах:
- діаметр різьблення на кінцях і гладкої частини відповідає один одному;
- діаметр різьблення на кінцях більше діаметра гладкої частини.
Технічні характеристики:
|
Параметри шпильки ГОСТ 22038 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М24 | |
| Крок різьби Р мм | великий | 3 |
| дрібний | 2 | |
| Діаметр стрижня d1 | 24 | |
| Довжина різьби гайкового кінця b | 45≤l≤65 | L0=L−0,5 d−2Р |
| 70≤l≤120 | 54 | |
| 130≤l≤200 | 60 | |
| l200 | 73 | |
| Довжина угвинчуємого кінця, b1 | 48 | |
| Довжина, L | 45 - 240 | |
Таблиця мас шпильки М24 ГОСТ 22038-76, DIN 835:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Виконання 2, (м) |
|---|---|---|
| 45 | 284,9 | 278,7 |
| (48) | 293,3 | 287,7 |
| 50 | 300,4 | 293,6 |
| 55 | 316 | 308,6 |
| 60 | 331,5 | 323,6 |
| 65 | 347,1 | 338,6 |
| 70 | 362,6 | 353,6 |
| 75 | 380,4 | 368,6 |
| 80 | 398,1 | 383,5 |
| 85 | 415,9 | 398,5 |
| 90 | 433,6 | 413,5 |
| (95) | 451,4 | 428,5 |
| 100 | 469,1 | 443,5 |
| (105) | 486,9 | 458,5 |
| 110 | 504,6 | 473,4 |
| (115) | 522,4 | 488,4 |
| 120 | 540,2 | 503,4 |
| 130 | 575,7 | 533,4 |
| 140 | 611,2 | 563,3 |
| 150 | 646,7 | 593,3 |
| 160 | 678,9 | 623,3 |
| 170 | 714,4 | 653,2 |
| 180 | 749,9 | 683,2 |
| 190 | 785,4 | 713,1 |
| 200 | 820,9 | 743,1 |
| 220 | 892 | 803 |
| 240 | 963 | 863 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Наша компанія пропонує величезний вибір продукції за найнижчими цінами. У нас ви можете придбати кріплення великим та малим оптом. Товар є в наявності або під замовлення. Телефонуйте, будемо раді співпрацювати з вами!
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 24 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Клас міцності | 5.8, 8.8 |
| Клас точності | А, В |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Стандарти | ГОСТ 22038-76, ГОСТ 22039-76, DIN 835 |
