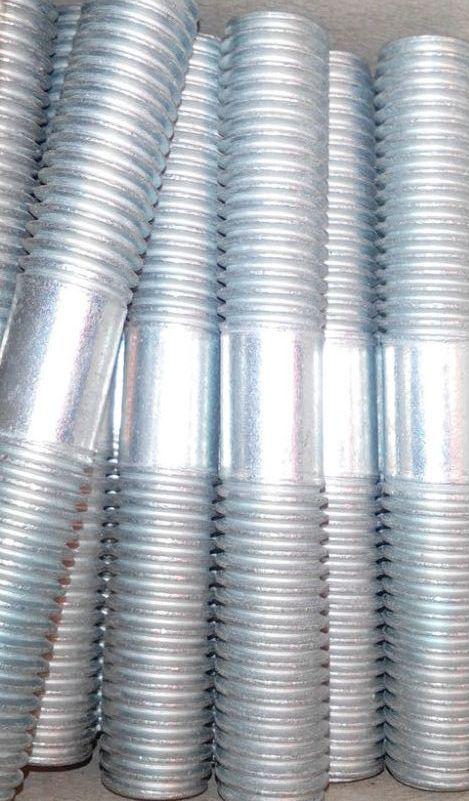

ГОСТ 22038-76 Шпилька М18 з ввинчиваемым кінцем 2d DIN 835
Шпилька ГОСТ 22038 – це кріпильний виріб для створення жорстких монтажних з'єднань в будівництві та промисловому виробництві, що представляє собою циліндричний стержень з ввинчивающимся кінцем (довжина вдвічі перевищує номінальний діаметр). Гайковий кінець металовироби М6 вводять в отвір в іншій деталі і фіксують гайкою.
Виріб:
- виготовляється з вуглецевих, легованих і корозійностійких сталей Ст30, 35, 40х, 09г2с, 12х13;
- має номінальний розмір М2-М48 і клас міцності 5.8-12.9;
- може мати різьбу по всій довжині/на кінцях з різним кроком (велика/дрібна/комбінована).
Конструктивно шпилька може випускатися в двох варіантах:
- діаметр різьблення на кінцях і гладкої частини відповідає один одному;
- діаметр різьблення на кінцях більше діаметра гладкої частини.
Технічні характеристики:
|
Параметри шпильки ГОСТ 22038 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М18 | |
| Крок різьби Р мм | великий | 2.5 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 18 | |
| Довжина різьби гайкового кінця b | 35≤l≤50 | L0=L−0,5 d−2Р |
| 55≤l≤120 | 42 | |
| 130≤l≤200 | 48 | |
| l200 | 61 | |
| Довжина угвинчуємого кінця, b1 | 36 | |
| Довжина, L | 35 - 220 | |
Таблиця мас шпильки М18 ГОСТ 22038-76, DIN 835:
|
Довжина шпильки, (мм) |
Виконання 1, (м) | Виконання 2, (м) |
|---|---|---|
| 35 | 120,5 | 117,3 |
| (38) | 125,8 | 122,3 |
| 40 | 129,1 | 125,6 |
| (42) | 132,4 | 128,9 |
| 45 | 137,7 | 133,9 |
| (48) | 142,3 | 138,8 |
| 50 | 146,3 | 142,1 |
| 55 | 154,9 | 150,4 |
| 60 | 164,9 | 158,6 |
| 65 | 174,9 | 166,9 |
| 70 | 184,9 | 175,2 |
| 75 | 191,9 | 183,4 |
| 80 | 204,9 | 191,7 |
| 85 | 214,9 | 200 |
| 90 | 224,8 | 208,2 |
| (95) | 234,8 | 216,5 |
| 100 | 244,8 | 224,8 |
| (105) | 254,8 | 233 |
| 110 | 264,8 | 241,3 |
| (115) | 274,8 | 249,5 |
| 120 | 284,8 | 257,8 |
| 130 | 304,8 | 274,3 |
| 140 | 324,7 | 290,9 |
| 150 | 344,7 | 307,4 |
| 160 | 362,6 | 323,9 |
| 170 | 382,6 | 340,4 |
| 180 | 402,6 | 357 |
| 190 | 422,5 | 373,5 |
| 200 | 442,5 | 390 |
| 220 | 482,5 | 423,1 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Наша компанія пропонує величезний вибір продукції за найнижчими цінами. У нас ви можете придбати кріплення великим та малим оптом. Товар є в наявності або під замовлення. Телефонуйте, будемо раді співпрацювати з вами!
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 18 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Клас міцності | 5.8, 8.8 |
| Клас точності | А, В |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Стандарти | ГОСТ 22038-76, ГОСТ 22039-76, DIN 835 |
