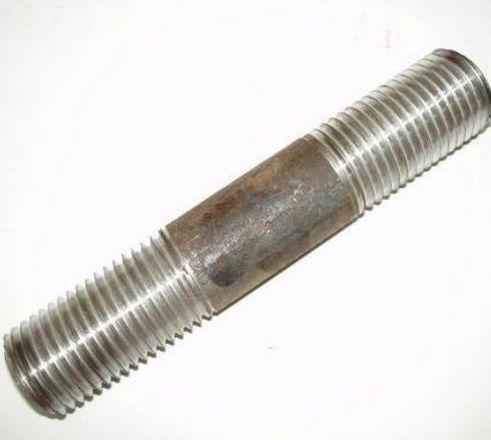

ГОСТ 22038-76 Шпилька М14 з ввинчиваемым кінцем 2d DIN 835
Шпильки представляют собой стержень металла, на обоих краях которого накатана резьба, а между ними гладкая часть. Шпилька ГОСТ 22038-76 с ввинчиваемым концом, длиной 2d. Изделие обладает классом точности В один конец называют резьбовым, а второй – ввинчиваемым, он равен 2d (d – диаметр стержня). Возможна замена данной шпильки на схожий стандарт DIN 835.
Материал изготовления шпильки ГОСТ 22039-76 (DIN 835):
- Конструкционные качественные углеродистые стали – используется сталь 20 или 35. Класс прочности деталей может быть 5.8 или 8.8.
- Аустенітні нержавіючі сталі – застосовуються стали: 08Х18Н10Т, 12Х18Н10Т. Метизи з даних сплавів призначені для використання в агресивних середовищах.
Технічні характеристики:
|
Параметри шпильки ГОСТ 22038 |
Значення, мм | |
|---|---|---|
| Номінальний діаметр різьби d | М14 | |
| Крок різьби Р мм | великий | 2 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 14 | |
| Довжина різьби гайкового кінця b | 25≤l≤42 | L0=L−0,5 d−2Р |
| 45≤l≤120 | 34 | |
| 130≤l≤200 | 40 | |
| l200 | 53 | |
| Довжина угвинчуємого кінця, b1 | 28 | |
| Довжина, L | 25 - 220 | |
Таблиця мас шпильки М14 ГОСТ 22038-76, DIN 835:
|
Довжина шпильки, (мм) |
Исполнение 1, (г) | Исполнение 2, (г) |
|---|---|---|
| 25 | 54,21 | 52,69 |
| (28) | 57,41 | 55,67 |
| 30 | 59,4 | 57,66 |
| (32) | 61,33 | 59,64 |
| 35 | 64,58 | 62,63 |
| (38) | 67,78 | 65,61 |
| 40 | 69,77 | 67,6 |
| (42) | 71,76 | 69,59 |
| 45 | 74,96 | 72,57 |
| (48) | 78,58 | 75,55 |
| 50 | 81 | 77,54 |
| 55 | 87,04 | 82,51 |
| 60 | 93,08 | 87,48 |
| 65 | 99,12 | 92,45 |
| 70 | 105,2 | 97,42 |
| 75 | 111,2 | 102,39 |
| 80 | 117,2 | 107,36 |
| 85 | 123,3 | 112,33 |
| 90 | 129,3 | 117,3 |
| (95) | 135,4 | 122,27 |
| 100 | 141,4 | 127,24 |
| (105) | 147,5 | 132,21 |
| 110 | 153,5 | 137,18 |
| (115) | 159,5 | 142,15 |
| 120 | 165,6 | 147,12 |
| 130 | 177,7 | 157,06 |
| 140 | 189,8 | 167 |
| 150 | 201,8 | 176,94 |
| 160 | 212,6 | 186,88 |
| 170 | 224,7 | 196,83 |
| 180 | 236,8 | 206,77 |
| 190 | 248,9 | 216,71 |
| 200 | 261 | 226,65 |
| 220 | 285,1 | 246,58 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Звоните – в ассортименте большой выбор шпилек и другого крепежа. Наши специалисты помогут подобрать метизы и проконтролируют максимально быстрое выполнение заказа. Работаем по всей Украине.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 14 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувальницькі характеристики | |
| Гарантійний термін | 12 мес |
| Клас міцності | 5.8, 8.8 |
| Клас точності | А, В |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся ГОСТ Р 50273-92, DIN 985, з фланцем ГОСТ Р 50592-93, DIN 6923, контргайки ГОСТ 8968-75 |
| Рекомендовані шайби | гровер ГОСТ 6402-70, DIN 127, косі ГОСТ 10906-78, DIN 434, плоскі ГОСТ Р 52646-2006, DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Стандарти | ГОСТ 22038-76, ГОСТ 22039-76, DIN 835 |
