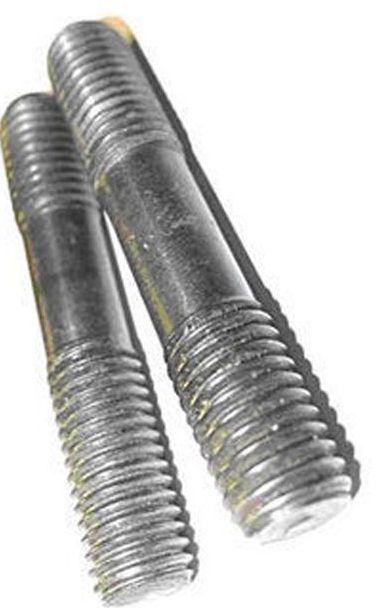

Шпилька М36 з ввинчиваемым кінцем 1,6 d ГОСТ 22036-76, 22037-76
ГОСТ 22036-76 поширюється на шпильки з номінальним діаметром різьби від 2 до 48 мм, що виготовляються з великим кроком різьби на гайковому і ввинчиваемом кінцях з дрібним кроком різьби на гайковому і ввинчиваемом кінцях, з дрібним кроком різьби на ввинчиваемом кінці і великим кроком різьби на гайковому кінці, з великим кроком різьби на ввинчиваемом кінці і дрібним кроком різьби на гайковому кінці.
Виготовлятися така деталь може з вуглецевої, легованої сталі, корозійностійкої, а також з кольорових сплавів - латуні. Щоб продовжити термін служби вироби зі сталі, при експлуатації в агресивних середовищах і при підвищеній вологості, на шпильку наноситься, найчастіше, цинкове покриття для захисту від корозії.
Характеристики шпильки М36 ГОСТ 22036:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М36 | |
| Крок різьби Р мм | великий | 4 |
| дрібний | 3 | |
| Діаметр стрижня d1 | 36 | |
| Довжина різьби гайкового кінця b | l≤90 | L0=L−0,5 d−2Р |
| 95≤l≤120 | 78 | |
| 130≤l≤200 | 84 | |
| l200 | 97 | |
| Довжина угвинчуємого кінця, b1 | 56 | |
| Довжина, L | 70 - 300 | |
Теоретичний вага шпильки М36 ГОСТ 22036-76:
|
Довжина шпильки |
Виконання 1 | Виконання 2 |
|---|---|---|
| 70 | 884,5 | 866,3 |
| 75 | 917,8 | 900,7 |
| 80 | 957,7 | 935 |
| 85 | 991 | 969,4 |
| 90 | 1024 | 1003,8 |
| (95) | 1061 | 1038,2 |
| 100 | 1098 | 1072,5 |
| (105) | 1137 | 1106,9 |
| 110 | 1177 | 1141,3 |
| (115) | 1217 | 1175,7 |
| 120 | 1257 | 1210 |
| 130 | 1337 | 1278,8 |
| 140 | 1417 | 1347,5 |
| 150 | 1497 | 1416,3 |
| 160 | 1570 | 1485 |
| 170 | 1659 | 1553,8 |
| 180 | 1730 | 1622,5 |
| 190 | 1810 | 1691,3 |
| 200 | 1890 | 1760 |
| 220 | 2050 | 1897,6 |
| 240 | 2209 | 2035,1 |
| 260 | 2369 | 2172,6 |
| 280 | 2529 | 2310,1 |
| 300 | 2689 | 2447,6 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Компанія «ОГУН ГРУП» пропонує купити оптом, за ціною виробника, стандартні і високоміцні шпильки 22036 для кріплення чавунних, сталевих, бронзових деталей з наскрізними отворами. Доставка в будь-яку точку країни кращими компаніями перевізниками.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 36 мм |
| Покриття | Без покриття |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 101,58 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 101,58 ₴
Мінімальна сума замовлення на сайті — 1000 грн
