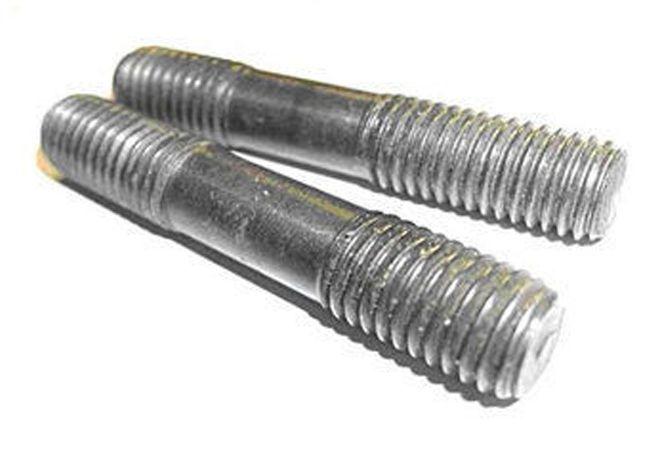

Шпилька М6 з ввинчиваемым кінцем 1,6 d ГОСТ 22036-76, 22037-76
ГОСТ 22036-76 поширюється на шпильки з номінальним діаметром різьби від 2 до 48 мм, що виготовляються з великим кроком різьби на гайковому і ввинчиваемом кінцях з дрібним кроком різьби на гайковому і ввинчиваемом кінцях, з дрібним кроком різьби на ввинчиваемом кінці і великим кроком різьби на гайковому кінці, з великим кроком різьби на ввинчиваемом кінці і дрібним кроком різьби на гайковому кінці.
Виготовлятися така деталь може з вуглецевої, легованої сталі, корозійностійкої, а також з кольорових сплавів - латуні. Щоб продовжити термін служби вироби зі сталі, при експлуатації в агресивних середовищах і при підвищеній вологості, на шпильку наноситься, найчастіше, цинкове покриття для захисту від корозії.
Характеристики шпильки М6 ГОСТ 22036:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М6 | |
| Крок різьби Р мм | великий | 1 |
| дрібний | - | |
| Діаметр стрижня d1 | 6 | |
| Довжина різьби гайкового кінця b | l≤22 | L0=L−0,5 d−2Р |
| 25≤l≤120 | 18 | |
| l120 | 24 | |
| Довжина угвинчуємого кінця, b1 | 10 | |
| Довжина, L | 16 - 160 | |
Теоретичний вага шпильки М6 ГОСТ 22034-76:
|
Довжина шпильки |
Виконання 1 | Виконання 2 |
|---|---|---|
| 16 | 4,773 | 4,586 |
| (18) | 5,126 | 4,939 |
| 20 | 5,479 | 5,291 |
| (22) | 5,919 | 5,644 |
| 25 | 6,492 | 6,173 |
| (28) | 7,142 | 6,702 |
| 30 | 7,642 | 7,055 |
| (32) | 8,042 | 7,408 |
| 35 | 8,742 | 7,937 |
| (38) | 9,342 | 8,466 |
| 40 | 9,842 | 8,819 |
| (42) | 10,24 | 9,172 |
| 45 | 10,94 | 9,701 |
| (48) | 11,64 | 10,23 |
| 50 | 12,04 | 10,583 |
| 55 | 13,14 | 11,465 |
| 60 | 14,24 | 12,347 |
| 65 | 15,34 | 13,228 |
| 70 | 16,44 | 14,11 |
| 75 | 17,64 | 14,992 |
| 80 | 18,74 | 15,874 |
| 85 | 19,84 | 16,756 |
| 90 | 20,91 | 17,638 |
| (95) | 22,04 | 18,52 |
| 100 | 23,14 | 19,402 |
| (105) | 24,24 | 20,284 |
| 110 | 25,34 | 21,165 |
| (115) | 26,44 | 22,047 |
| 120 | 27,34 | 22,929 |
| 130 | 29,64 | 24,693 |
| 140 | 30,84 | 26,457 |
| 150 | 34,04 | 28,221 |
| 160 | 36,24 | 29,984 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Компанія «ОГУН ГРУП» пропонує купити оптом, за ціною виробника, стандартні і високоміцні шпильки 22036 для кріплення чавунних, сталевих, бронзових деталей з наскрізними отворами. Доставка в будь-яку точку країни кращими компаніями перевізниками.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 6 мм |
| Матеріал шпильки | Сталь |
| Покриття | Без покриття |
| Гарантійний термін | 12 міс |
| Стан | Новий |
- Ціна: від 75,43 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 75,43 ₴
Мінімальна сума замовлення на сайті — 5 000 ₴
