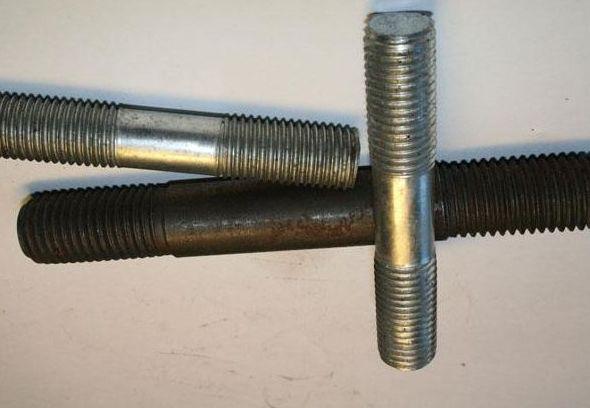

Шпилька М42 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D
Шпилька являє собою особливий вид кріпильних виробів, відноситься до метрическому увазі кріпильних виробів. Стрижень шпильки виконаний циліндричної форми, а на її обох кінцях нарізається різьба, бувають шпильки з різьбленням на весь стрижень. Проводиться шпилька з ввинчиваемым кінцем у відповідності з вітчизняними стандартами (ГОСТ 22034-76 і ГОСТ 22035-76), а також німецьким DIN 939.
Використовують шпильки для кріплення деталей, що мають гладкі або різьбові отвори, які стягуються і фіксуються за допомогою отворів з метричною різьбою. Оцинковані шпильки менше схильні корозії. Даний тип кріплення має потребу в будівельних і машинобудівних галузях.
Таблиця характеристик шпильки М42 ГОСТ 22034-76, DIN 939:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М42 | |
| Крок різьби Р мм | великий | 4,5 |
| дрібний | 3 | |
| Діаметр стрижня d1 | 42 | |
| Довжина різьби гайкового кінця b | l≤105 | L0=L−0,5 d−2Р |
| 110≤l≤120 | 90 | |
| 130≤l≤200 | 96 | |
| l200 | 109 | |
| Довжина угвинчуємого кінця, b1 | 52 | |
| Довжина, L | 80 - 300 | |
Таблица теоретической массы 1 единицы шпильки М42 ГОСТ 22034-76:
|
Длина шпильки |
Исполнение 1 | Исполнение 2 |
|---|---|---|
| 80 | 1272 | 1242 |
| 85 | 1318 | 1289 |
| 90 | 1363 | 1336 |
| (95) | 1413 | 1383 |
| 100 | 1460 | 1430 |
| (105) | 1507 | 1477 |
| 110 | 1554 | 1524 |
| (115) | 1609 | 1571 |
| 120 | 1663 | 1619 |
| 130 | 1772 | 1713 |
| 140 | 1881 | 1807 |
| 150 | 1989 | 1901 |
| 160 | 2089 | 1995 |
| 170 | 2198 | 2089 |
| 180 | 2307 | 2183 |
| 190 | 2416 | 2277 |
| 200 | 2524 | 2371 |
| 220 | 2742 | 2560 |
| 240 | 2959 | 2748 |
| 260 | 3177 | 2936 |
| 280 | 3394 | 3124 |
| 300 | 3612 | 3312 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Наша компания реализует широкий выбор метизной продукции собственного производства. У нас вы найдете: болты, винты, шпильки, гайки, шайбы. Доставка по Украине. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 42 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 96,27 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 96,27 ₴
Мінімальна сума замовлення на сайті — 1000 грн
