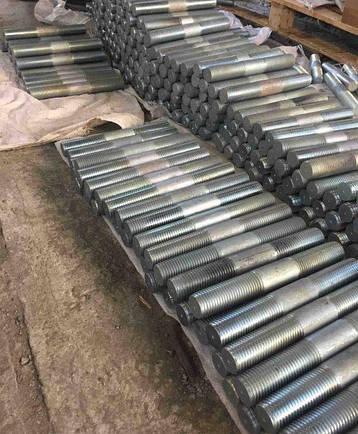

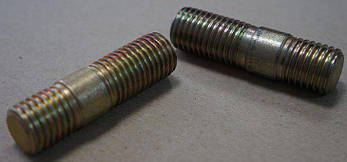

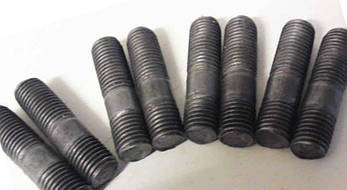

Шпилька М30 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D
Шпильки застосовуються для створення роз'ємного з'єднання за допомогою гайок і шайб відповідного розміру. Шпильки з ввинчиваемым кінцем = 1,25 d відрізняються тим, що один з їх кінців вкручується в деталь, в якій заздалегідь підготовлено різьбовий отвір. На інший кінець кріплення надівається друга з скріплюються деталей і нагвинчується гайка.
Метизи виготовляють із сталей марок: 20, 35, 08Х18Н10Т, 12Х18Н10Т. Клас міцності від 5.8 до 8.8, в залежності від використаного матеріалу. Для продовження терміну експлуатації кріплення покривають захисним шаром цинку.
Таблиця характеристик шпильки М30 ГОСТ 22034-76, DIN 939:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М30 | |
| Крок різьби Р мм | великий | 3,5 |
| дрібний | 2 | |
| Діаметр стрижня d1 | 30 | |
| Довжина різьби гайкового кінця b | l≤80 | L0=L−0,5 d−2Р |
| 85≤l≤120 | 66 | |
| 130≤l≤200 | 72 | |
| l120 | 85 | |
| Довжина угвинчуємого кінця, b1 | 38 | |
| Довжина, L | 60 - 260 | |
Таблиця теоретичної маси 1 одиниці шпильки М30 ГОСТ 22034:
|
Довжина шпильки |
Исполнение 1 | Исполнение 2 |
|---|---|---|
| 60 | 475,8 | 464,3 |
| 65 | 500,3 | 488 |
| 70 | 524,8 | 511,7 |
| 75 | 547,7 | 535,3 |
| 80 | 575,5 | 559 |
| 85 | 598,4 | 582,7 |
| 90 | 626,1 | 606,4 |
| (95) | 653,8 | 630,1 |
| 100 | 681,6 | 653,8 |
| (105) | 709,3 | 677,5 |
| 110 | 737,1 | 701,1 |
| (115) | 764,8 | 724,8 |
| 120 | 792,6 | 748,5 |
| 130 | 848,1 | 795,9 |
| 140 | 903,6 | 843,3 |
| 150 | 959 | 890,6 |
| 160 | 1010 | 938 |
| 170 | 1065 | 985,4 |
| 180 | 1121 | 1032,8 |
| 190 | 1176 | 1080,1 |
| 200 | 1232 | 1127,5 |
| 220 | 1343 | 1222,3 |
| 240 | 1454 | 1317 |
| 260 | 1564 | 1411,8 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
В оговоренные сроки отправим шпильку М30 с ввинчиваемым концом 1,25d в любой регион страны Украины. Также в наличии изделия других типоразмеров. Нестандартный крепеж изготавливаем по чертежам заказчика, в кротчайшие строки. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 30 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
- Ціна: від 91,79 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 91,79 ₴
Мінімальна сума замовлення на сайті — 1000 грн
