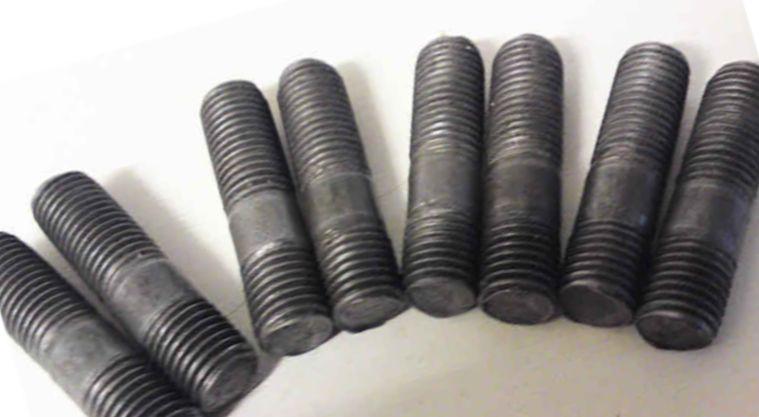

Шпилька М27 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D
Шпилька являє собою особливий вид кріпильних виробів, відноситься до метрическому увазі кріпильних виробів. Стрижень шпильки виконаний циліндричної форми, а на її обох кінцях нарізається різьба, бувають шпильки з різьбленням на весь стрижень. Проводиться шпилька з ввинчиваемым кінцем у відповідності з вітчизняними стандартами (ГОСТ 22034-76 і ГОСТ 22035-76), а також німецьким DIN 939.
Використовують шпильки для кріплення деталей, що мають гладкі або різьбові отвори, які стягуються і фіксуються за допомогою отворів з метричною різьбою. Оцинковані шпильки менше схильні корозії. Даний тип кріплення має потребу в будівельних і машинобудівних галузях.
Таблиця характеристик шпильки М27 ГОСТ 22034-76, DIN 939:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М27 | |
| Крок різьби Р мм | великий | 3 |
| дрібний | 2 | |
| Діаметр стрижня d1 | 27 | |
| Довжина різьби гайкового кінця b | l≤70 | L0=L−0,5 d−2Р |
| 75≤l≤120 | 60 | |
| 130≤l≤200 | 66 | |
| l200 | 79 | |
| Довжина угвинчуємого кінця, b1 | 35 | |
| Довжина, L | 55 - 260 | |
Таблиця теоретичної маси 1 одиниці шпильки М27 ГОСТ 22034-76:
|
Довжина шпильки |
Виконання 1 | Виконання 2 |
|---|---|---|
| 55 | 356,3 | 348 |
| 60 | 376,3 | 367,4 |
| 65 | 396,3 | 386,7 |
| 70 | 416,3 | 406,1 |
| 75 | 435 | 425,4 |
| 80 | 457,4 | 444,7 |
| 85 | 479,9 | 464,1 |
| 90 | 502,4 | 483,4 |
| (95) | 524,9 | 502,7 |
| 100 | 547,3 | 522,1 |
| (105) | 569,8 | 541,4 |
| 110 | 592,3 | 560,7 |
| (115) | 614,8 | 580,1 |
| 120 | 637,2 | 599,4 |
| 130 | 682,2 | 638,1 |
| 140 | 727,1 | 676,8 |
| 150 | 772,1 | 715,4 |
| 160 | 813,3 | 754,1 |
| 170 | 885,2 | 792,8 |
| 180 | 903,2 | 831,4 |
| 190 | 948,1 | 870,1 |
| 200 | 993 | 908,8 |
| 220 | 1083 | 1086,1 |
| 240 | 1173 | 1063,5 |
| 260 | 1263 | 1140,8 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Наша компанія реалізує широкий вибір метизної продукції власного виробництва. У нас ви знайдете: болти, гвинти, шпильки, гайки, шайби. Доставка по Україні. Чекаємо ваших дзвінків!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 27 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 89,52 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 89,52 ₴
Мінімальна сума замовлення на сайті — 1000 грн
