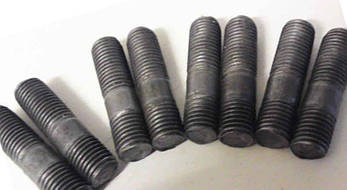

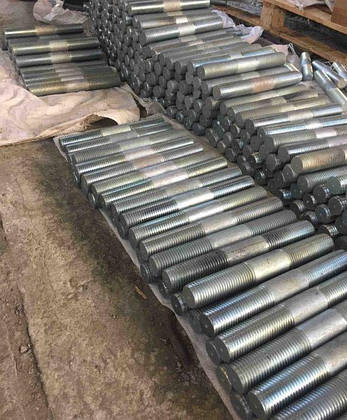

Шпилька М24 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D

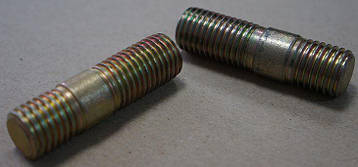

Шпильки, які виготовляються за ГОСТ 22034-76, мають європейський аналог – DIN 939. За цими стандартами кріплення виготовляється в двох виконаннях:
- Виконання 1 – шпилька має однаковий діаметр гладкої і різьбових частин.
- Виконання 2 – кріплення проводиться з гладкою частиною діаметром приблизно рівним середньому діаметру різьби.
В зависимости от предполагаемых условий эксплуатации можем предложить шпильки М6 из углеродистой или нержавеющей сталей с нанесенным защитным покрытием или без него. Изделия из нержавейки в покрытии не нуждаются, так как не подвержены коррозии и имеют долгий срок службы.
Таблица характеристик шпильки М24 ГОСТ 22034-76, DIN 939:
|
Параметры шпильки |
Значения (мм) | |
|---|---|---|
| Номинальный диаметр резьбы d | М24 | |
| Шаг резьбы, Р мм | крупный | 2 |
| мелкий | 2 | |
| Диаметр стержня d1 | 24 | |
| Длина резьбы гаечного конца b | l≤65 | L0=L−0,5d−2Р |
| 70≤l≤120 | 54 | |
| 130≤l≤200 | 60 | |
| l˃200 | 73 | |
| Длина ввинчиваемого конца, b1 | 30 | |
| Длина, L | 45 - 240 | |
Таблица теоретической массы 1 единицы шпильки М24 ГОСТ 22034-76:
|
Длина шпильки |
Исполнение 1 | Исполнение 2 |
|---|---|---|
| 45 | 230,9 | 224,7 |
| (48) | 239,4 | 233,7 |
| 50 | 246,5 | 239,7 |
| 55 | 262 | 254,7 |
| 60 | 277,6 | 269,7 |
| 65 | 293,1 | 284,7 |
| 70 | 308,6 | 299,6 |
| 75 | 326,4 | 314,6 |
| 80 | 344,2 | 329,6 |
| 85 | 361,9 | 344,6 |
| 90 | 379,7 | 359,6 |
| (95) | 397,4 | 374,6 |
| 100 | 415,2 | 389,5 |
| (105) | 432,9 | 404,5 |
| 110 | 450,7 | 419,5 |
| (115) | 468,4 | 434,5 |
| 120 | 486,2 | 449,5 |
| 130 | 521,7 | 479,4 |
| 140 | 557,2 | 509,4 |
| 150 | 592,7 | 539,4 |
| 160 | 624,9 | 569,3 |
| 170 | 660,4 | 599,3 |
| 180 | 696 | 629,2 |
| 190 | 731,5 | 659,2 |
| 200 | 767 | 689,2 |
| 220 | 838 | 749,1 |
| 240 | 909 | 809 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Компания «ОГУН ГРУПП» предлагает осуществить покупку метизов с крупным или мелким шагом резьбы, соответствующих отечественным или международным стандартам. Спецкрепеж изготовим под заказ по вашему чертежу. Доставка по Украине. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 24 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 87,87 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 87,87 ₴
Мінімальна сума замовлення на сайті — 1000 грн
