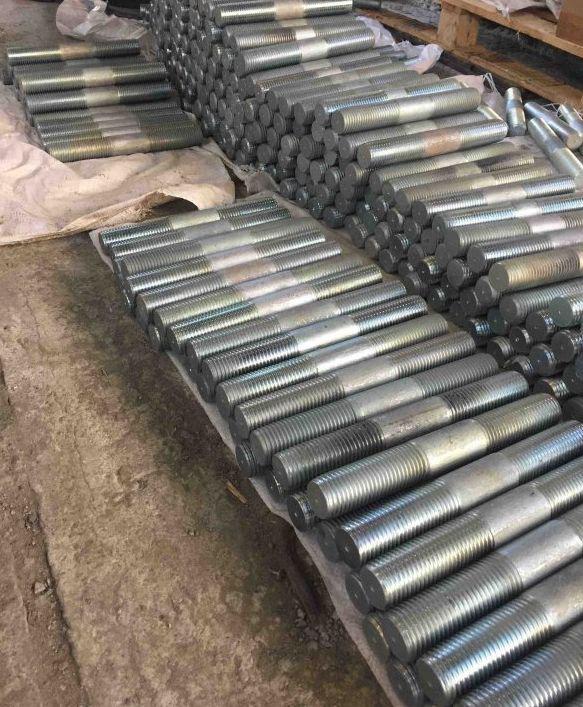

Шпилька М18 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D
Шпильки, які виготовляються за ГОСТ 22034-76, мають європейський аналог – DIN 939. За цими стандартами кріплення виготовляється в двох виконаннях:
- Виконання 1 – шпилька має однаковий діаметр гладкої і різьбових частин.
- Виконання 2 – кріплення проводиться з гладкою частиною діаметром приблизно рівним середньому діаметру різьби.
В залежності від передбачуваних умов експлуатації можемо запропонувати шпильки М18 з вуглецевої або нержавіючої сталі з нанесеним захисним покриттям або без нього. Вироби з нержавійки в покритті не потребують, оскільки не схильні до корозії і мають довгий термін служби.
Таблиця характеристик шпильки М18 ГОСТ 22034-76, DIN 939:
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М18 | |
| Крок різьби Р мм | великий | 2,5 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 18 | |
| Довжина різьби гайкового кінця b | l≤50 | L0=L−0,5 d−2Р |
| 55≤l≤120 | 42 | |
| 130≤l≤200 | 48 | |
| l200 | 61 | |
| Довжина угвинчуємого кінця, b1 | 22 | |
| Довжина, L | 35 - 220 | |
Таблиця теоретичної маси 1 одиниці шпильки М12 ГОСТ 22034-76:
|
Довжина шпильки |
Виконання 1 | Виконання 2 |
|---|---|---|
| 35 | 97,34 | 94,2 |
| (38) | 102,6 | 99,15 |
| 40 | 106 | 102,46 |
| (42) | 109,3 | 105,76 |
| 45 | 114,6 | 110,72 |
| (48) | 119,2 | 115,68 |
| 50 | 123,2 | 118,98 |
| 55 | 131,8 | 127,25 |
| 60 | 141,8 | 135,51 |
| 65 | 151,8 | 143,77 |
| 70 | 161,7 | 152,03 |
| 75 | 171,7 | 160,3 |
| 80 | 181,7 | 168,56 |
| 85 | 191,7 | 176,82 |
| 90 | 201,7 | 185,09 |
| (95) | 211,7 | 193,35 |
| 100 | 221,7 | 201,61 |
| (105) | 231,7 | 209,87 |
| 110 | 241,6 | 218,14 |
| (115) | 251,6 | 226,4 |
| 120 | 261,6 | 234,66 |
| 130 | 281,6 | 251,19 |
| 140 | 301,6 | 267,71 |
| 150 | 321,6 | 284,24 |
| 160 | 339,5 | 300,76 |
| 170 | 359,4 | 317,29 |
| 180 | 379,4 | 333,82 |
| 190 | 399,4 | 350,34 |
| 200 | 419,4 | 366,87 |
| 220 | 459,3 | 399,92 |
Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.
Компанія «ОГУН ГРУП» пропонує здійснити покупку металовиробів з великим або дрібним кроком різьби, відповідних вітчизняним або міжнародним стандартам. Спецкрепеж виготовимо під замовлення за вашим кресленням. Доставка по Україні. Чекаємо ваших дзвінків!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 18 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 88,74 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 88,74 ₴
Мінімальна сума замовлення на сайті — 1000 грн
