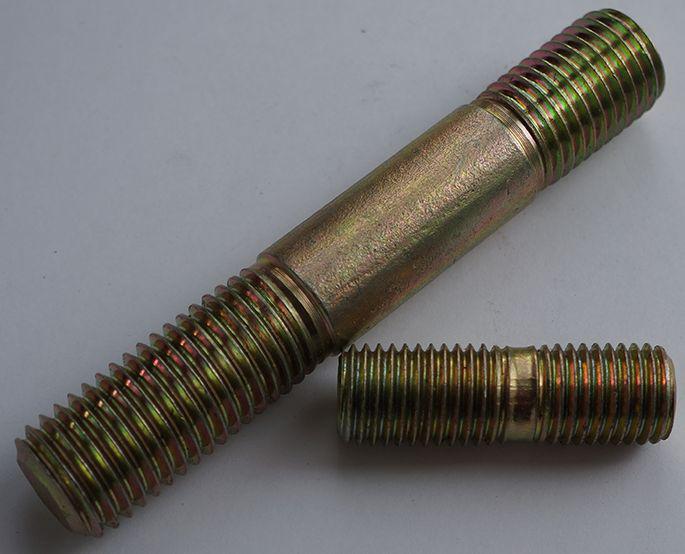

Шпилька М16 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25D
Шпильки применяются для создания разъемного соединения с помощью гаек и шайб соответствующего размера. Шпильки с ввинчиваемым концом = 1,25d отличаются тем, что один из их концов вкручивается в деталь, в которой заранее подготовлено резьбовое отверстие. На другой конец крепежа надевается вторая из скрепляемых деталей и навинчивается гайка.
Метизы производят из сталей марок: 20, 35, 08Х18Н10Т, 12Х18Н10Т. Класс прочности от 5.8 до 8.8, в зависимости от использованного материала. Для продления срока эксплуатации крепеж покрывают защитным слоем цинка.
Таблица характеристик шпильки М16 ГОСТ 22034-76, DIN 939:
|
Параметры шпильки |
Значения (мм) | |
|---|---|---|
| Номинальный диаметр резьбы d | М16 | |
| Шаг резьбы, Р мм | крупный | 2 |
| мелкий | 1,5 | |
| Диаметр стержня d1 | 16 | |
| Длина резьбы гаечного конца b | l≤45 | L0=L−0,5d−2Р |
| 48≤l≤120 | 38 | |
| 130≤l≤200 | 44 | |
| l˃120 | 57 | |
| Длина ввинчиваемого конца, b1 | 20 | |
| Длина, L | 35 - 220 | |
Таблица теоретической массы 1 единицы шпильки М16 ГОСТ 22034:
|
Длина шпильки |
Исполнение 1 | Исполнение 2 |
|---|---|---|
| 35 | 75,5 | 73,48 |
| (38) | 79,74 | 77,24 |
| 40 | 82,41 | 79,91 |
| (42) | 85,07 | 82,57 |
| 45 | 89,31 | 86,57 |
| (48) | 93,06 | 90,56 |
| 50 | 96,22 | 93,23 |
| 55 | 104,1 | 99,88 |
| 60 | 112 | 106,54 |
| 65 | 119,9 | 113,2 |
| 70 | 127,8 | 119,86 |
| 75 | 135,7 | 126,52 |
| 80 | 143,6 | 133,18 |
| 85 | 151,5 | 139,84 |
| 90 | 153,4 | 146,5 |
| (95) | 167,2 | 153,15 |
| 100 | 175,1 | 159,81 |
| (105) | 183 | 166,47 |
| 110 | 190,9 | 173,13 |
| (115) | 198,8 | 179,79 |
| 120 | 206,7 | 186,45 |
| 130 | 222,5 | 199,77 |
| 140 | 238,3 | 213,09 |
| 150 | 254,1 | 226,4 |
| 160 | 268,4 | 239,72 |
| 170 | 284,1 | 253,04 |
| 180 | 299,9 | 266,36 |
| 190 | 315,7 | 279,67 |
| 200 | 331,5 | 292,99 |
| 220 | 363,1 | 319,63 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
В оговоренные сроки отправим шпильку М16 с ввинчиваемым концом 1,25d в любой регион страны Украины. Также в наличии изделия других типоразмеров. Нестандартный крепеж изготавливаем по чертежам заказчика, в кротчайшие строки. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 16 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
- Ціна: від 87,51 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 87,51 ₴
