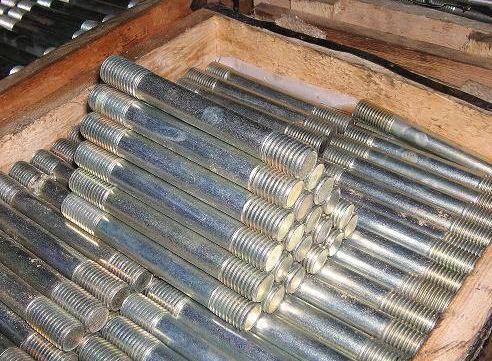

Шпилька М8 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D, фото 1
Шпилька М8 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D, фото 3
Шпилька М8 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D, фото 4

Шпилька М8 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D

Опис
Характеристики
Інформація для замовлення

Дізнатися актуальну ціну у VIBER

Шпилька М8 ГОСТ 22034, DIN 939 різьбова з ввинчиваемым кінцем довжиною 1,25 d



Шпилька являє собою особливий вид кріпильних виробів, відноситься до метрическому увазі кріпильних виробів. Стрижень шпильки виконаний циліндричної форми, а на її обох кінцях нарізається різьба, бувають шпильки з різьбленням на весь стрижень. Проводиться шпилька з ввинчиваемым кінцем у відповідності з вітчизняними стандартами (ГОСТ 22034-76 і ГОСТ 22035-76), а також німецьким DIN 939.

Використовують шпильки для кріплення деталей, що мають гладкі або різьбові отвори, які стягуються і фіксуються за допомогою отворів з метричною різьбою. Оцинковані шпильки менше схильні корозії. Даний тип кріплення має потребу в будівельних і машинобудівних галузях.

Таблиця характеристик шпильки М8 ГОСТ 22034-76, DIN 939:



Параметри шпильки

Значення (мм)
Номінальний діаметр різьби d М8
Крок різьби Р мм великий 1,25
дрібний 1
Діаметр стрижня d1 8
Довжина різьби гайкового кінця b l≤25 L0=L−0,5 d−2Р
28≤l≤120 22
l120 28
Довжина угвинчуємого кінця, b1 10
Довжина, L 16 - 200



Таблиця теоретичної маси 1 одиниці шпильки М8 ГОСТ 22034-76:



Довжина шпильки

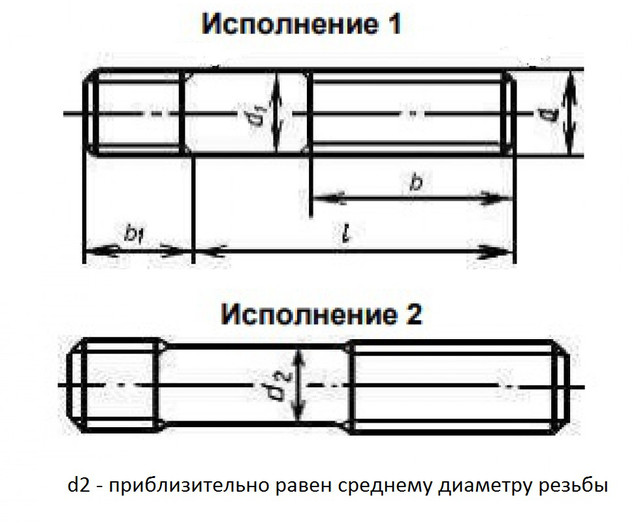

Виконання 1 Виконання 2
16 8,586 8,278
(18) 9,223 8,915
20 9,861 9,552
(22) 10,65 10,188
25 11,68 11,144
(28) 12,71 12,099
30 13,35 12,735
(32) 14,14 13,372
35 15,32 14,327
(38) 16,51 15,283
40 17,3 15,919
(42) 18,08 16,556
45 19,27 17,511
(48) 20,45 18,466
50 21,24 19,103
55 23,21 20,695
60 25,19 22,287
65 27,16 23,879
70 29,13 25,471
75 31,11 27,063
80 33,08 28,655
85 35,05 30,247
90 37,02 31,839
(95) 39 33,431
100 40,97 35,023
(105) 42,94 36,615
110 44,92 38,206
(115) 46,89 39,798
120 48,86 41,39
130 52,81 44,574
140 56,75 47,758
150 60,7 50,942
160 64,65 54,126
170 68,59 57,31
180 72,54 60,494
190 76,48 63,677
200 80,43 66,861



Примітки: Розміри, укладені в дужки, застосовувати не рекомендується.

Наша компанія реалізує широкий вибір метизної продукції власного виробництва. У нас ви знайдете: болти, гвинти, шпильки, гайки, шайби. Доставка по Україні. Чекаємо ваших дзвінків!

Основні
ВиробникВласне виробництво
Країна виробникУкраїна
Матеріал шпилькиСталь
Метрична різьба, М8 мм
СтанНовий
Тип шпилькиРізьбова
Користувацькі характеристики
Гарантійний термін12 мес
  • Ціна: від 79,56 ₴
  • Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
  • В наявності

від 79,56 ₴

Мінімальна сума замовлення на сайті — 1000 грн
