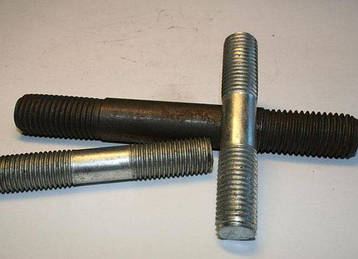

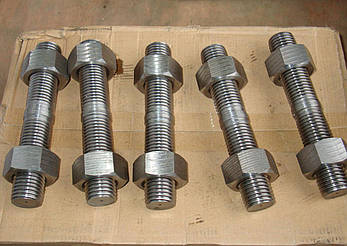

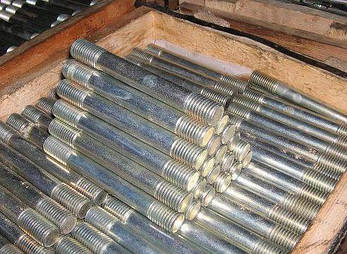

Шпилька М6 ГОСТ 22034 ГОСТ 22035 DIN 939 | 1,25 D
Шпильки, які виготовляються за ГОСТ 22034-76, мають європейський аналог – DIN 939. За цими стандартами кріплення виготовляється в двох виконаннях:
- Виконання 1 – шпилька має однаковий діаметр гладкої і різьбових частин.
- Виконання 2 – кріплення проводиться з гладкою частиною діаметром приблизно рівним середньому діаметру різьби.
В зависимости от предполагаемых условий эксплуатации можем предложить шпильки М6 из углеродистой или нержавеющей сталей с нанесенным защитным покрытием или без него. Изделия из нержавейки в покрытии не нуждаются, так как не подвержены коррозии и имеют долгий срок службы.
Таблица характеристик шпильки М6 ГОСТ 22034-76, DIN 939:
|
Параметры шпильки |
Значения (мм) | |
|---|---|---|
| Номинальный диаметр резьбы d | М6 | |
| Шаг резьбы, Р мм | крупный | 1 |
| мелкий | - | |
| Диаметр стержня d1 | 6 | |
| Длина резьбы гаечного конца b | l≤22 | L0=L−0,5d−2Р |
| 25≤l≤120 | 18 | |
| l˃120 | 24 | |
| Длина ввинчиваемого конца, b1 | 7,5 | |
| Длина, L | 16 - 160 | |
Таблица теоретической массы 1 единицы шпильки М6 ГОСТ 22034-76:
|
Длина шпильки |
Исполнение 1 | Исполнение 2 |
|---|---|---|
| 16 | 4,329 | 4,145 |
| (18) | 4,682 | 4,498 |
| 20 | 5,035 | 4,85 |
| (22) | 5,479 | 5,203 |
| 25 | 6,054 | 5,732 |
| (28) | 6,719 | 6,262 |
| 30 | 7,163 | 6,614 |
| (32) | 7,607 | 6,967 |
| 35 | 8,273 | 7,496 |
| (38) | 8,939 | 8,025 |
| 40 | 9,383 | 8,378 |
| (42) | 9,827 | 8,731 |
| 45 | 10,49 | 9,26 |
| (48) | 11,16 | 9,789 |
| 50 | 11,6 | 10,142 |
| 55 | 12,71 | 11,024 |
| 60 | 13,82 | 11,906 |
| 65 | 14,93 | 12,787 |
| 70 | 16,04 | 13,669 |
| 75 | 17,15 | 14,551 |
| 80 | 18,26 | 15,433 |
| 85 | 19,37 | 16,315 |
| 90 | 20,48 | 17,197 |
| (95) | 21,59 | 18,079 |
| 100 | 22,7 | 18,961 |
| (105) | 23,81 | 19,843 |
| 110 | 24,92 | 20,725 |
| (115) | 26,03 | 21,606 |
| 120 | 27,14 | 22,488 |
| 130 | 29,36 | 24,252 |
| 140 | 31,58 | 26,016 |
| 150 | 33,8 | 27,78 |
| 160 | 36,02 | 29,543 |
Примечания: Размеры, заключенные в скобки, применять не рекомендуется.
Компания «ОГУН ГРУПП» предлагает осуществить покупку метизов с крупным или мелким шагом резьбы, соответствующих отечественным или международным стандартам. Спецкрепеж изготовим под заказ по вашему чертежу. Доставка по Украине. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 6 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
- Ціна: від 76,41 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 76,41 ₴
