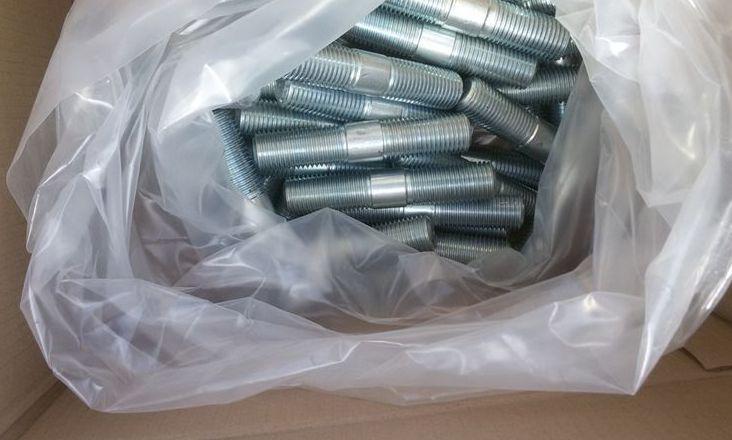

Шпилька М36 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Шпилька — циліндричний стержень з стійкого до корозії металу з різьбленням на кінцях, DIN 938 (ГОСТ 22032-76). Така будова дозволяє щільно притягти дві навіть гладкі поверхні і створити надійне кріплення. Цим обумовлюється активне використання шпильок у таких сферах діяльності, як приладо - і машинобудування, нафтогазовидобувна промисловість, суднобудування, обладнання авто - і залізниць, ЖКГ і т. д. Для повноцінного і надійного з'єднання використовуються гайки і шайби, які збігаються зі шпилькою по діаметру і матеріалом виготовлення.
Шпильки ГОСТ 22032-76 виготовляють з вуглецевих або нержавіючих сталей. Залежно від матеріалу виготовлення вони можуть мати клас міцності 5.8 (ст. 20) або 8.8 (ст. 35).
Таблиця характеристик шпильки М36 ГОСТ 22032-76 (DIN 938):
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М36 | |
| Крок різьби Р мм | великий | 4 |
| дрібний | 3 | |
| Діаметр стрижня d1 | 36 | |
| Довжина різьби гайкового кінця L0 | l≤90 | L0=L−0,5 d−2Р |
| 95≤l≤120 | 78 | |
| 130≤l≤200 | 84 | |
| l200 | 97 | |
| Довжина угвинчуємого кінця, L1 | 36 | |
| Довжина, L | 95 - 300 | |
Таблиця теоретичної маси шпильок М36 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вес шпильки 1000шт. исполнения 1, кг | Вес шпильки 1000шт. исполнения 2, кг |
|---|---|---|
| 70 | 746,9 | 728,8 |
| 75 | 780,2 | 763,2 |
| 80 | 820,2 | 797,5 |
| 85 | 853,4 | 831,9 |
| 90 | 886,7 | 866,3 |
| (95) | 923,3 | 900,7 |
| 100 | 959,9 | 935,0 |
| (105) | 1000,0 | 969,4 |
| 110 | 1039,0 | 1003,8 |
| (115) | 1080,0 | 1038,2 |
| 120 | 1120,0 | 1072,5 |
| 130 | 1200,0 | 1141,3 |
| 140 | 1279,0 | 1210,0 |
| 150 | 1359,0 | 1278,8 |
| 160 | 1433,0 | 1347,5 |
| 170 | 1513,0 | 1416,3 |
| 180 | 1592,0 | 1485,0 |
| 190 | 1672,0 | 1553,8 |
| 200 | 1752,0 | 1622,5 |
| 220 | 1912,0 | 1760,0 |
| 240 | 2072,0 | 1897,6 |
| 260 | 2232,0 | 2035,1 |
| 280 | 2391,0 | 2172,6 |
| 300 | 2551,0 | 2310,1 |
Примечания:
Размеры, заключенные в скобки, применять не рекомендуется.
Компания «ОГУН ГРУПП» предлагает ГОСТ 22032-76,ГОСТ 22033-76 исполнения 1 и 2. Наша компания занимается призводством и реализацией крепежа. У нас вы найдете готовую продукцию: болты, винты, шпильки, гайки, шайбы. Так же возможно заказать крепеж по индивидуальным чертежам. Доставка по Украине. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 36 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Вага шпильки | 746,9 - 2551 гр |
| Гарантійний термін | 12 мес |
| Довжина шпильки | 70 - 300 мм |
| Клас міцності | 5.8, 8.8 |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
- Ціна: від 97,67 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 97,67 ₴
