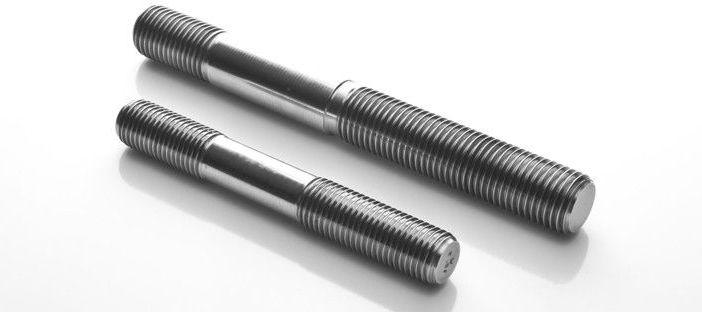

Шпилька М24 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Шпилька — циліндричний стержень з стійкого до корозії металу з різьбленням на кінцях, DIN 938 (ГОСТ 22032-76). Така будова дозволяє щільно притягти дві навіть гладкі поверхні і створити надійне кріплення. Цим обумовлюється активне використання шпильок у таких сферах діяльності, як приладо - і машинобудування, нафтогазовидобувна промисловість, суднобудування, обладнання авто - і залізниць, ЖКГ і т. д. Для повноцінного і надійного з'єднання використовуються гайки і шайби, які збігаються зі шпилькою по діаметру і матеріалом виготовлення.
Шпильки ГОСТ 22032-76 виготовляють з вуглецевих або нержавіючих сталей. Залежно від матеріалу виготовлення вони можуть мати клас міцності 5.8 (ст. 20) або 8.8 (ст. 35).
Таблиця характеристик шпильки М24 ГОСТ 22032-76 (DIN 938):
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М24 | |
| Крок різьби Р мм | великий | 3 |
| дрібний | 2 | |
| Діаметр стрижня d1 | 24 | |
| Довжина різьби гайкового кінця L0 | l≤65 | L0=L−0,5 d−2Р |
| 70≤l≤120 | 54 | |
| 130≤l≤200 | 60 | |
| l200 | 73 | |
| Довжина угвинчуємого кінця, L1 | 24 | |
| Довжина, L | 45 - 240 | |
Таблиця теоретичної маси шпильок М24 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вес шпильки 1000шт. исполнения 1, кг | Вес шпильки 1000шт. исполнения 2, кг |
|---|---|---|
| 45 | 212,9 | 206,8 |
| (48) | 221,4 | 215,7 |
| 50 | 228,4 | 221,7 |
| 55 | 244,0 | 236,7 |
| 60 | 259,6 | 251,7 |
| 65 | 275,1 | 266,7 |
| 70 | 290,6 | 281,7 |
| 75 | 308,4 | 296,6 |
| 80 | 326,2 | 311,6 |
| 85 | 343,9 | 326,6 |
| 90 | 361,6 | 341,6 |
| (95) | 379,4 | 356,6 |
| 100 | 397,2 | 371,6 |
| (105) | 414,9 | 386,5 |
| 110 | 432,7 | 401,5 |
| (115) | 450,5 | 416,5 |
| 120 | 468,2 | 431,5 |
| 130 | 503,7 | 461,4 |
| 140 | 539,2 | 491,4 |
| 150 | 574,7 | 521,4 |
| 160 | 606,9 | 551,3 |
| 170 | 642,4 | 581,3 |
| 180 | 678,0 | 611,3 |
| 190 | 713,5 | 641,2 |
| 200 | 748,9 | 671,2 |
| 220 | 820,0 | 731,1 |
| 240 | 891,0 | 791,0 |
Примечания:
Размеры, заключенные в скобки, применять не рекомендуется.
Компания «ОГУН ГРУПП» предлагает ГОСТ 22032-76,ГОСТ 22033-76 исполнения 1 и 2. Наша компания занимается призводством и реализацией крепежа. У нас вы найдете готовую продукцию: болты, винты, шпильки, гайки, шайбы. Так же возможно заказать крепеж по индивидуальным чертежам. Доставка по Украине. Ждем ваших звонков!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 24 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Вага шпильки | 206,8 - 791,0 гр |
| Гарантійний термін | 12 мес |
| Довжина шпильки | 45 - 240 мм |
| Клас міцності | 5.8, 8.8 |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
- Ціна: від 91,84 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
