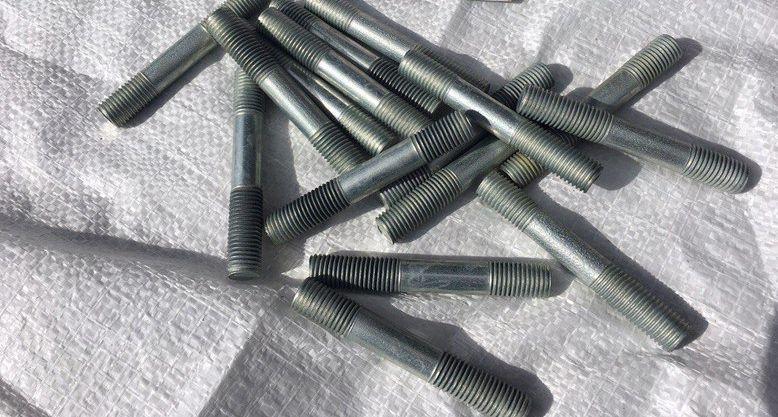

Шпилька М22 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Кріплення, який виробляють за стандартами ГОСТ 22032-76 або аналогу DIN 938 – це шпильки з ввинчиваемым кінцем, довжину різьби мають розмір = 1d. Такі шпильки використовують для нерухомого кріплення двох деталей відносно один одного.
Матеріал виготовлення:
- стали марок - 20 і 35 - вуглецеві сталі, в залежності від марки сталі шпильки бувають класом міцності 5.8 8.8 і. Для продовження терміну служби метизи піддають оцинковки.
- стали марок 08Х18Н10Т і 12Х18Н10Т (А2, А4) - нержавіючі сталі – з цього матеріалу не піддаються впливу корозії і призначені для роботи в агресивних середовищах, так само, вони не потребують особливого догляду і термін експлуатації у них досить тривалий.
Таблиця характеристик шпильки М22 ГОСТ 22032-76 (DIN 938):
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М22 | |
| Крок різьби Р мм | великий | 2,5 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 22 | |
| Довжина різьби гайкового кінця L0 | l≤60 | L0=L−0,5 d−2Р |
| 65≤l≤120 | 50 | |
| 130≤l≤200 | 56 | |
| l200 | 69 | |
| Довжина угвинчуємого кінця, L1 | 22 | |
| Довжина, L | 45 - 240 | |
Таблиця теоретичної маси шпильок М22 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вага шпильки 1000шт. виконання 1, кг | Вага шпильки 1000шт. виконання 2, кг |
|---|---|---|
| 45 | 176,2 | 171,4 |
| (48) | 183,4 | 179,1 |
| 50 | 189,4 | 184,2 |
| 55 | 202,6 | 197,0 |
| 60 | 215,8 | 209,8 |
| 65 | 229,0 | 222,6 |
| 70 | 243,9 | 235,4 |
| 75 | 258,9 | 248,2 |
| 80 | 273,8 | 261,0 |
| 85 | 288,7 | 273,8 |
| 90 | 303,7 | 286,6 |
| (95) | 318,6 | 299,3 |
| 100 | 333,5 | 312,1 |
| (105) | 348,4 | 324,9 |
| 110 | 365,3 | 337,7 |
| (115) | 378,3 | 350,5 |
| 120 | 393,2 | 363,3 |
| 130 | 423,0 | 388,9 |
| 140 | 452,9 | 414,5 |
| 150 | 482,7 | 440,1 |
| 160 | 510,0 | 465,6 |
| 170 | 539,8 | 491,2 |
| 180 | 569,6 | 516,8 |
| 190 | 599,5 | 542,4 |
| 200 | 629,4 | 568,0 |
| 220 | 689,0 | 619,2 |
| 240 | 748,7 | 670,3 |
Примітки:
Розміри, укладені в дужки, застосовувати не рекомендується.
Наша компанія займається виробництвом шпильок DIN 938 з різних матеріалів. Вся продукція відповідає вітчизняним або європейським стандартам якості (ГОСТ або DIN). Виробляємо кріплення на замовлення за наданими кресленнями. Можливий готівковий або безготівковий розрахунок. Доставка по Україні.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 22 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Клас міцності | 5.8, 8.8 |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
| Довжина шпильки | 45 - 240 мм |
| Вага шпильки | 176,2 - 748,7 гр |
- Ціна: від 87,46 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 87,46 ₴
