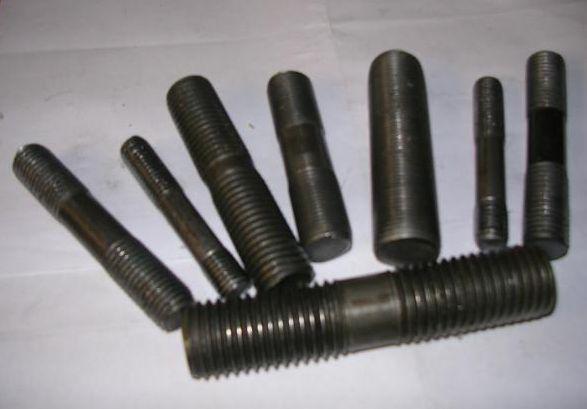

Шпилька М18 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Шпилька — циліндричний стержень з стійкого до корозії металу з різьбленням на кінцях, DIN 938 (ГОСТ 22032-76). Така будова дозволяє щільно притягти дві навіть гладкі поверхні і створити надійне кріплення. Цим обумовлюється активне використання шпильок у таких сферах діяльності, як приладо - і машинобудування, нафтогазовидобувна промисловість, суднобудування, обладнання авто - і залізниць, ЖКГ і т. д. Для повноцінного і надійного з'єднання використовуються гайки і шайби, які збігаються зі шпилькою по діаметру і матеріалом виготовлення.
Шпильки ГОСТ 22032-76 виготовляють з вуглецевих або нержавіючих сталей. Залежно від матеріалу виготовлення вони можуть мати клас міцності 5.8 (ст. 20) або 8.8 (ст. 35).
Таблиця характеристик шпильки М18 ГОСТ 22032-76 (DIN 938):
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М18 | |
| Крок різьби Р мм | великий | 2 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 18 | |
| Довжина різьби гайкового кінця L0 | l≤50 | L0=L−0,5 d−2Р |
| 55≤l≤120 | 42 | |
| 130≤l≤200 | 48 | |
| l200 | 61 | |
| Довжина угвинчуємого кінця, L1 | 18 | |
| Довжина, L | 35 - 220 | |
Таблиця теоретичної маси шпильок М18 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вага шпильки 1000шт. виконання 1, кг | Вага шпильки 1000шт. виконання 2, кг |
|---|---|---|
| 35 | 90,73 | 87,59 |
| (38) | 96,03 | 92,54 |
| 40 | 99,34 | 95,85 |
| (42) | 102,60 | 99,15 |
| 45 | 107,90 | 104,11 |
| (48) | 112,60 | 109,07 |
| 50 | 116,50 | 112,37 |
| 55 | 125,20 | 120,64 |
| 60 | 135,10 | 128,90 |
| 65 | 145,10 | 137,16 |
| 70 | 155,10 | 145,43 |
| 75 | 165,10 | 153,69 |
| 80 | 175,10 | 161,95 |
| 85 | 185,10 | 170,21 |
| 90 | 195,10 | 178,48 |
| (95) | 205,1 | 186,74 |
| 100 | 215,1 | 195,00 |
| (105) | 225,1 | 203,26 |
| 110 | 235,1 | 211,53 |
| (115) | 245,1 | 219,79 |
| 120 | 255,1 | 228,05 |
| 130 | 274,9 | 244,58 |
| 140 | 294,9 | 261,10 |
| 150 | 314,9 | 277,63 |
| 160 | 332,8 | 294,15 |
| 170 | 352,8 | 310,68 |
| 180 | 372,8 | 327,21 |
| 190 | 392,8 | 343,73 |
| 200 | 412,7 | 360,26 |
| 220 | 452,7 | 393,31 |
Примітки:
Розміри, укладені в дужки, застосовувати не рекомендується.
Компанія «ОГУН ГРУП» пропонує ГОСТ 22032-76,ГОСТ 22033-76 виконання 1 і 2. Наша компанія займається виробництвом і реалізацією кріплення. У нас ви знайдете готову продукцію: болти, гвинти, шпильки, гайки, шайби. Так само можливо замовити кріплення за індивідуальними кресленнями. Доставка по Україні. Чекаємо ваших дзвінків!
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 18 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Клас міцності | 5.8, 8.8 |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
| Довжина шпильки | 35 - 220 мм |
| Вага шпильки | 90,73 - 452,7 гр |
- Ціна: від 81,57 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 81,57 ₴
Мінімальна сума замовлення на сайті — 1000 грн
