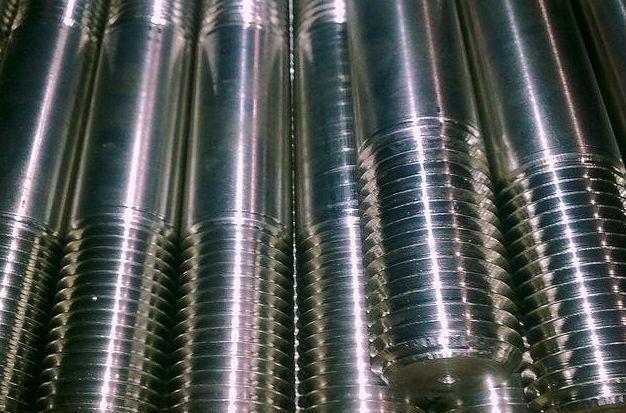

Шпилька М14 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Шпилька ГОСТ 22032 – кріпильний виріб з сталевих сплавів для створення жорстких монтажних з'єднань в будівництві та промисловому виробництві. Виріб являє собою кріплення вигляді стрижня циліндричної форми з різьбленням, який:
- виготовляється із сталевих сплавів;
- має довжину 10-300 мм, довжину різьби 10-121 і номінальний діаметр М2-М48 (крок різьби - мілка/крупна/комбінована);
- виготовляється з класом точності і класу міцності 5.8-8.8.
Таблиця характеристик шпильки М14 ГОСТ 22032-76 (DIN 938):
|
Параметри шпильки |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М14 | |
| Крок різьби Р мм | великий | 2 |
| дрібний | 1,5 | |
| Діаметр стрижня d1 | 14 | |
| Довжина різьби гайкового кінця L0 | l≤42 | L0=L−0,5 d−2Р |
| 45≤l≤120 | 34 | |
| 130≤l≤200 | 40 | |
| l200 | 53 | |
| Довжина угвинчуємого кінця, L1 | 14 | |
| Довжина, L | 25 - 220 | |
Таблиця теоретичної маси шпильок М14 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вага шпильки 1000шт. виконання 1, кг | Вага шпильки 1000шт. виконання 2, кг |
|---|---|---|
| 25 | 40,28 | 38,77 |
| (28) | 43,48 | 41,75 |
| 30 | 45,47 | 43,74 |
| (32) | 47,46 | 45,73 |
| 35 | 50,66 | 48,71 |
| (38) | 53,85 | 51,69 |
| 40 | 55,84 | 53,68 |
| (42) | 57,83 | 55,67 |
| 45 | 61,03 | 58,65 |
| (48) | 64,66 | 61,63 |
| 50 | 67,07 | 63,62 |
| 55 | 73,12 | 68,59 |
| 60 | 79,16 | 73,56 |
| 65 | 85,20 | 78,53 |
| 70 | 91,24 | 83,50 |
| 75 | 97,28 | 88,47 |
| 80 | 103,30 | 93,44 |
| 85 | 109,40 | 98,41 |
| 90 | 115,40 | 103,38 |
| (95) | 121,4 | 108,35 |
| 100 | 127,5 | 113,32 |
| (105) | 133,5 | 118,29 |
| 110 | 139,6 | 123,26 |
| (115) | 145,6 | 128,24 |
| 120 | 151,6 | 133,21 |
| 130 | 163,7 | 143,15 |
| 140 | 175,8 | 153,09 |
| 150 | 187,9 | 163,03 |
| 160 | 198,7 | 172,97 |
| 170 | 210,8 | 182,91 |
| 180 | 222,9 | 192,85 |
| 190 | 234,9 | 202,79 |
| 200 | 247,0 | 212,73 |
| 220 | 271,2 | 232,61 |
Примітки:
Розміри, укладені в дужки, застосовувати не рекомендується.
За домовленістю із замовниками, ми готові виготовити шпильки з нестандартними розмірами і технічними характеристиками, а також нанести на них захисні антикорозійні покриття. Доставка партій замовлених виробів – по всій Україні в мінімальні терміни. Цікаву для вас інформацію уточнюйте в наших менеджерів.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 14 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Клас міцності | 5.8, 8.8 |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
| Довжина шпильки | 25 - 220 мм |
| Вага шпильки | 40,28 - 271,2 гр |
- Ціна: від 80,43 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 80,43 ₴
Мінімальна сума замовлення на сайті — 5 000 ₴
