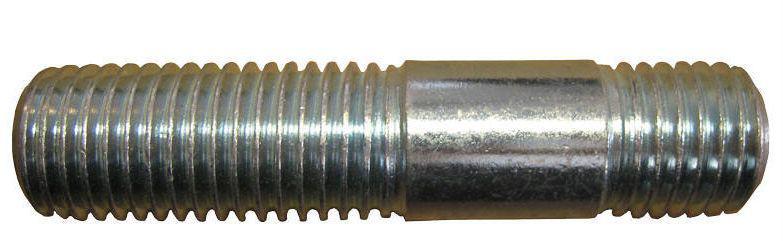

Шпилька М10 ГОСТ 22032 DIN 938 з ввинчиваемым кінцем довжиною 1d
Кріплення, який виробляють за стандартами ГОСТ 22032-76 або аналогу DIN 938 – це шпильки з ввинчиваемым кінцем, довжину різьби мають розмір = 1d. Такі шпильки використовують для нерухомого кріплення двох деталей відносно один одного.
Матеріал виготовлення:
- стали марок - 20 и 35 - углеродистые стали, в зависимости от марки стали шпильки бывают классом прочности 5.8 и 8.8. Для продления срока службы метизы подвергают оцинковки.
- стали марок 08Х18Н10Т и 12Х18Н10Т (А2, А4) - нержавеющие стали – из этого материала не поддаются воздействию коррозии и предназначены для работы в агрессивных средах, так же, они не нуждаются в особом уходе и срок эксплуатации у них достаточно длительный.
Таблица характеристик шпильки М10 ГОСТ 22032-76 (DIN 938):
|
Параметры шпильки |
Значения (мм) | |
|---|---|---|
| Номинальный диаметр резьбы d | М10 | |
| Шаг резьбы, Р мм | крупный | 1,5 |
| мелкий | 1,25 | |
| Диаметр стержня d1 | 10 | |
| Довжина різьби гайкового кінця L0 | l≤32 | L0=L−0,5 d−2Р |
| 35≤l≤120 | 26 | |
| l120 | 32 | |
| Довжина угвинчуємого кінця, L1 | 10 | |
| Довжина, L | 16 - 200 | |
Таблиця теоретичної маси шпильок М10 ГОСТ 22032-76:
| Довжина шпильки (мм) | Вага шпильки 1000шт. виконання 1, кг | Вага шпильки 1000шт. виконання 2, кг |
|---|---|---|
| 16 | 13,52 | 13,05 |
| (18) | 14,52 | 14,06 |
| 20 | 15,52 | 15,06 |
| (22) | 16,76 | 16,07 |
| 25 | 18,38 | 17,57 |
| (28) | 20,00 | 19,08 |
| 30 | 21,00 | 20,08 |
| (32) | 22,01 | 21,09 |
| 35 | 23,63 | 22,59 |
| (38) | 25,48 | 24,10 |
| 40 | 26,71 | 25,10 |
| (42) | 27,95 | 26,11 |
| 45 | 29,80 | 27,61 |
| (48) | 31,65 | 29,12 |
| 50 | 32,88 | 30,12 |
| 55 | 35,96 | 32,63 |
| 60 | 39,04 | 35,14 |
| 65 | 42,13 | 37,65 |
| 70 | 45,21 | 40,16 |
| 75 | 48,29 | 42,67 |
| 80 | 51,37 | 45,18 |
| 85 | 54,46 | 47,69 |
| 90 | 57,54 | 50,20 |
| (95) | 60,62 | 52,71 |
| 100 | 63,70 | 55,22 |
| (105) | 66,79 | 57,73 |
| 110 | 69,87 | 60,24 |
| (115) | 72,95 | 62,75 |
| 120 | 76,04 | 65,26 |
| 130 | 82,20 | 70,28 |
| 140 | 88,37 | 75,31 |
| 150 | 94,53 | 80,33 |
| 160 | 100,00 | 85,35 |
| 170 | 106,20 | 90,37 |
| 180 | 112,30 | 95,39 |
| 190 | 118,50 | 100,41 |
| 200 | 124,70 | 105,43 |
Примітки:
Розміри, укладені в дужки, застосовувати не рекомендується.
Наша компания занимается производством шпилек DIN 938 из различных материалов. Вся продукция соответствует отечественным или европейским стандартам качества (ГОСТ или DIN). Производим крепеж на заказ по предоставленным чертежам. Возможен наличный или безналичный расчет. Доставка по Украине.
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Матеріал шпильки | Сталь |
| Метрична різьба, М | 10 мм |
| Стан | Новий |
| Тип шпильки | Різьбова |
| Користувацькі характеристики | |
| Вага шпильки | 13,52 - 124,70 гр. |
| Гарантійний термін | 12 мес |
| Довжина шпильки | 16 - 200 мм |
| Клас міцності | 5.8, 8.8 |
| Марка стали | 20, 35, 08Х18Н10Т, 12Х18Н10Т |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені ГОСТ 6958-78, DIN 9021 |
| Рекомендовані гайки | шестигранні ГОСТ 5915-70, DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923. |
| Стандарт | ГОСТ 22032-76, ГОСТ 22033-76, DIN 938 |
- Ціна: від 79,98 ₴
- Спосіб упаковки: пакети п/е, ящики г/к, палети дерево.
- В наявності
від 79,98 ₴
