Шпилька М48 ГОСТ 9066-75 для фланцевих з'єднань
Опис
Характеристики
Інформація для замовлення

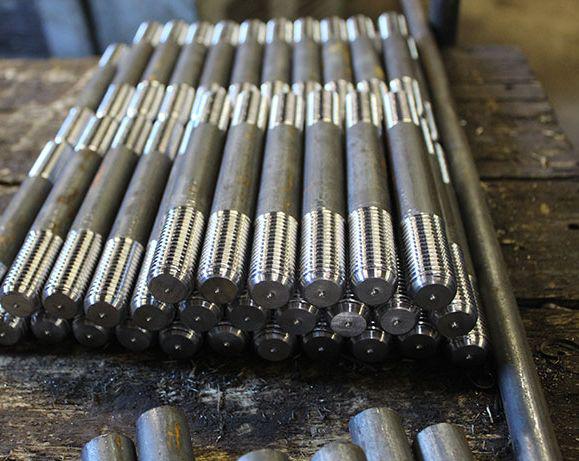

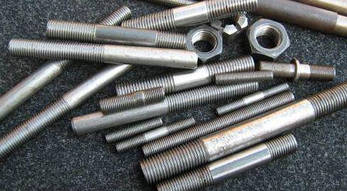

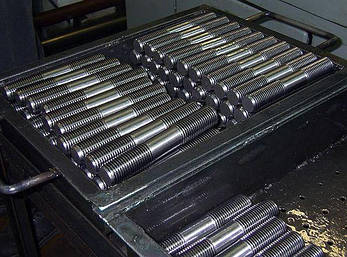

Шпилька М48 фланцева ГОСТ 9066-75
Різьбова шпилька М48, виготовлена з технічного стандарту якості ГОСТ 9066-75, називаються – шпильки для фланцевих з'єднань і застосовується для фіксації фланця в місцях з'єднання частин трубопроводів.
Даний кріплення повинен витримувати перепади температури від 00С до 6500С, тому їх виготовляють з таких сталей:
- Вуглецеві та леговані сталі 10, 20, 35, 40, 40Х, 45 - з різними класами міцності 5.8, 8.8, 10.9. Оцинковані шпильки 48 мають більшу корозійну стійкість, ніж деталі без покриття.
- Нержавіючі сталі – шпильки виготовляють з таких марок нержавіючої сталі: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2. Такий вид кріплення застосовується без покриття, так як він не схильний до корозії. Їх застосовують в нафто - і газопроводах.
Технічні характеристики шпильки М48:
| Параметри шпильки | ГОСТ 9066-75 | ||||
| Тип А | Тип В | ||||
| Ісп 1 | Ісп 2 | Ісп 1 | Ісп 2 | ||
| Номінальний діаметр різьби, d мм | 48 | ||||
| Діаметр стрижня, d1 / d2 мм | ≈48 |
40 |
|||
| Крок різьби Р мм | великий | 5 | |||
| дрібний | 3 | ||||
| Довжина різьбового кінця, b мм | 90 (якщо L≥350, то 100) | ||||
| Довжина угвинчуємого різьбового кінця, b1 мм | - | 65 | - | 65 | |
| Довжина шпильки, L | 200 - 440 | ||||
Таблиця теоретичного ваги шпильки М48 ГОСТ 9066-75:
| Довжина шпильки (мм) | Маса шпильки типу А виконання 1 і 2, кг | Маса шпильки типу Б виконання 1, кг | Маса шпильки типу Б виконання 2, кг |
| 200 | 2,054 | 2,497 | 2,486 |
| 210 | 2,645 | 2,622 | 2,587 |
| 220 | 2,787 | 2,747 | 2,689 |
| 230 | 2,929 | 2,872 | 2,780 |
| 240 | 3,071 | 2,996 | 2,891 |
| 250 | 3,214 | 3,121 | 2,992 |
| 260 | 3,358 | 3,246 | 3,093 |
| 270 | 3,499 | 3,371 | 3,194 |
| 280 | 3,640 | 3,496 | 3,295 |
| 290 | 3,782 | 3,621 | 3,396 |
| 300 | 3,925 | 3,746 | 3,497 |
| 310 | 4,067 | 3,870 | 3,598 |
| 320 | 4,210 | 3,995 | 3,699 |
| 330 | 4,350 | 4,120 | 3,800 |
| 340 | 4,490 | 3,245 | 3,901 |
| 350 | 4,635 | 4,370 | 4,002 |
| 360 | 4,780 | 4,495 | 4,104 |
| 370 | 4,920 | 4,619 | 4,206 |
| 380 | 5,060 | 4,744 | 4,305 |
| Основні | |
|---|---|
| Виробник | Власне виробництво |
| Країна виробник | Україна |
| Тип шпильки | Різьбова |
| Метрична різьба, М | 48 мм |
| Матеріал шпильки | Сталь |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка стали | 10, 20, 35, 40, 40Х, 45, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2 |
| Рекомендовані гайки | ГОСТ 9064-75 |
| Рекомендовані шайби | ГОСТ 9065-75 |
| Матеріал виготовлення | сталь конструкційна легована сталь конструкційна вуглецева якісна, аустенітна нержавіюча сталь |
| Клас міцності | 5.8, 8.8, 10.9 |
| Супроводжуючий документ | Сертифікат або виписка з нього |
| Стандарт | ГОСТ 9066-75 |
- Ціна: від 51,41 ₴
- Спосіб упаковки: Пакети п/е, ящики г/к, палети дерево.
- В наявності
від 51,41 ₴
