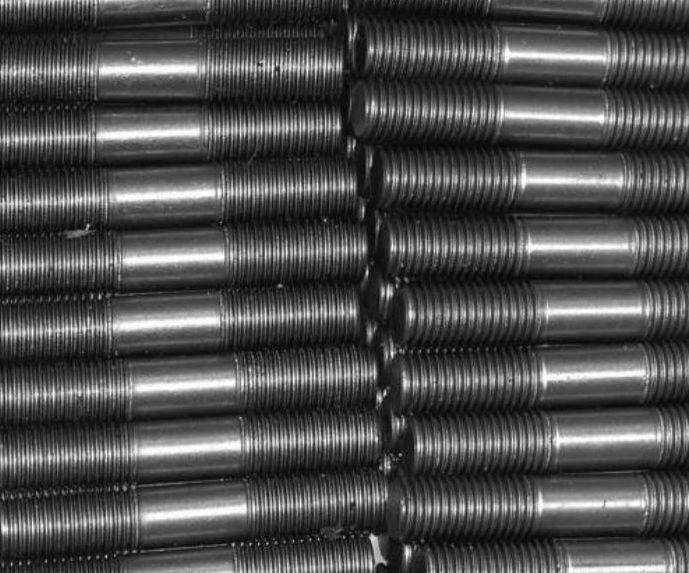

Шпилька М22 ГОСТ 9066-75 для фланцевих з'єднань, фото 1
Шпилька М22 ГОСТ 9066-75 для фланцевих з'єднань, фото 3
Шпилька М22 ГОСТ 9066-75 для фланцевих з'єднань, фото 4

Шпилька М22 ГОСТ 9066-75 для фланцевих з'єднань

Опис
Характеристики
Інформація для замовлення

Дізнатися актуальну ціну у VIBER

Шпилька М22 фланцева ГОСТ 9066-75



Різьбова шпилька М22, виготовлена з технічного стандарту якості ГОСТ 9066-75, називаються – шпильки для фланцевих з'єднань і застосовується для фіксації фланця в місцях з'єднання частин трубопроводів.

Даний кріплення повинен витримувати перепади температури від 00С до 6500С, тому їх виготовляють з таких сталей:

  • Вуглецеві та леговані сталі 10, 20, 35, 40, 40Х, 45 - з різними класами міцності 5.8, 8.8, 10.9. Оцинковані шпильки 22 мають більшу корозійну стійкість, ніж деталі без покриття.
  • Нержавіючі сталі – шпильки виготовляють з таких марок нержавіючої сталі: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2. Такий вид кріплення застосовується без покриття, так як він не схильний до корозії. Їх застосовують в нафто - і газопроводах.



Технічні характеристики шпильки М22:



Параметри шпильки ГОСТ 9066-75
Тип А Тип В
Ісп 1 Ісп 2 Ісп 1 Ісп 2
Номінальний діаметр різьби, d мм 22
Діаметр стрижня, d1 / d2 мм ≈22

9,5 | P =1,75 10 | Р=1,25

Крок різьби Р мм великий 2,5
дрібний 1,5
Довжина різьбового кінця, b мм 45 (якщо L≥190, 52)
Довжина угвинчуємого різьбового кінця, b1 мм - 30 - 30
Довжина шпильки, L  95 - 230



Таблиця теоретичного ваги шпильки М22 ГОСТ 9066-75:



Довжина шпильки (мм) Маса шпильки типу А виконання 1 і 2, кг  Маса шпильки типу Б виконання 1, кг  Маса шпильки типу Б виконання 2, кг
95 0,246 0,222 0,223
100 0,261 0,247 0,243
110 0,291 0,271 0,263
120 0,321 0,296 0,283
130 0,350 0,321 0,303
140 0,380 0,345 0,323
150 0,410 0,370 0,344
160 0,440 0,395 0,364
170 0,470 0,419 0,384
180 0,499 0,444 0,404
190 0,529 0,469 0,428
200 0,559 0,493 0,448
210 0,589 0,518 0,468
220 0,619 0,543 0,488
230 0,648 0,567 0,508



Компанія «ОГУН ГРУП» пропонує метизи за ціною заводу виробника. У нас є товари в наявності або під замовлення. Відвантажуємо продукцію відразу після оплати рахунку. Дзвоніть нашим менеджерам за телефонами вказаними на сайті або залишайте свою заявку, і ми з вами зв'яжемося. Доставка по всій Україні.



Основні
ВиробникВласне виробництво
Країна виробникУкраїна
Матеріал шпилькиСталь
Метрична різьба, М22 мм
СтанНовий
Тип шпилькиРізьбова
Користувацькі характеристики
Гарантійний термін12 мес
Клас міцності5.8, 8.8, 10.9
Марка стали10, 20, 35, 40, 40Х, 45, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2
Матеріал виготовленнясталь конструкційна легована сталь конструкційна вуглецева якісна, аустенітна нержавіюча сталь
Рекомендовані гайкиГОСТ 9064-75
Рекомендовані шайбиГОСТ 9065-75
Супроводжуючий документСертифікат або виписка з нього
СтандартГОСТ 9066-75
  • Ціна: від 51,43 ₴
  • Спосіб упаковки: Пакети п/е, ящики г/к, палети дерево.
  • В наявності

від 51,43 ₴

Мінімальна сума замовлення на сайті — 1000 грн
