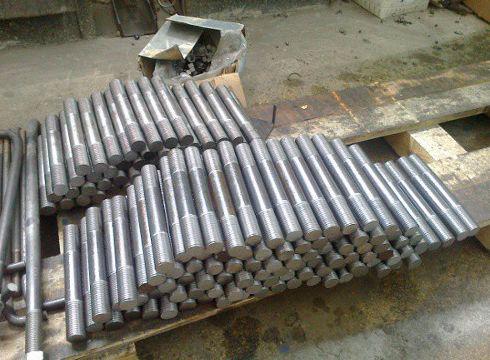

Шпилька М10 ГОСТ 9066-75 для фланцевих з'єднань, фото 1
Шпилька М10 ГОСТ 9066-75 для фланцевих з'єднань, фото 3
Шпилька М10 ГОСТ 9066-75 для фланцевих з'єднань, фото 4

Шпилька М10 ГОСТ 9066-75 для фланцевих з'єднань

Опис
Характеристики
Інформація для замовлення

Дізнатися актуальну ціну у VIBER

Шпилька М10 фланцева ГОСТ 9066-75



Кріплення, виготовлений за ГОСТ 9066-75 буває чотирьох видів і широко використовуються у фланцевих з'єднаннях в машинобудуванні, житлово-комунальному господарстві, будівництві. Виготовляються вони з міцної сталі і допускаються до застосування при температурі від 0 до 6500С. Різні виконання шпильки відрізняються діаметром, розміром і завдовжки різьби (від 10 до 105 мм), яка може наноситися методом накатки або нарізки.

Найбільш поширений тип виконання - тип А і тип Б. Відмінність їх полягає в різному діаметрі гладкої частини та різьбовий, а також довжиною різьблення угвинчуємого і різьбового кінців.



Технічні характеристики шпильки М10:



Параметри шпильки ГОСТ 9066-75
Тип А Тип В
Ісп 1 Ісп 2 Ісп 1 Ісп 2
Номінальний діаметр різьби, d мм 10
Діаметр стрижня, d1 / d2 мм ≈10

7,8 | P =1,5 8 | Р=1,25

Крок різьби Р мм великий 1,5
дрібний 1,25
Довжина різьбового кінця, b мм 22 (якщо L≥100, то 28)
Довжина угвинчуємого різьбового кінця, b1 мм - 15 - 15
Довжина шпильки, L  45 - 150



Таблиця теоретичного ваги шпильки М10 ГОСТ 9066-75:



Довжина шпильки (мм) Маса шпильки типу А виконання 1 і 2, кг  Маса шпильки типу Б виконання 1, кг  Маса шпильки типу Б виконання 2, кг
45 0,028 0,028 0,021
50 0,031 0,030 0,023
55 0,034 0,031 0,025
60 0,037 0,033 0,027
65 0,040 0,036 0,029
70 0,043 0,038 0,031
75 0,046 0,040 0,033
80 0,049 0,041 0,035
85 0,052 0,043 0,037
90 0,055 0,045 0,039
95 0,058 0,047 0,041
100 0,061 0,049 0,043
110 0,064 0,053 0,047
120 0,067 0,054 0,051
130 0,070 0,055 0,055
140 0,073 0,056 0,058
150 0,076 0,057 0,062



У компанії "ОГУН ГРУП" можна замовити виготовлення шпильки ГОСТ 9066-75, а також нестандартні вироби за індивідуальним проектом. Ми пропонуємо в широкому асортименті метизи, стійкі до напруження на розрив - металеві, з гальванічним або іншим покриттям за вибором замовника. Доставка по Україні. Чекаємо ваших дзвінків!



Основні
ВиробникВласне виробництво
Країна виробникУкраїна
Матеріал шпилькиСталь
Метрична різьба, М10 мм
СтанНовий
Тип шпилькиРізьбова
Користувацькі характеристики
Гарантійний термін12 мес
Клас міцності5.8, 8.8, 10.9
Додаткові
Марка стали10, 20, 35, 40, 40Х, 45, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2
Матеріал виготовленнясталь конструкційна легована сталь конструкційна вуглецева якісна, аустенітна нержавіюча сталь
Рекомендовані гайкиГОСТ 9064-75
Рекомендовані шайбиГОСТ 9065-75
Супроводжуючий документСертифікат або виписка з нього
СтандартГОСТ 9066-75
  • Ціна: від 67,23 ₴
  • Спосіб упаковки: Пакети п/е, ящики г/к, палети дерево.
  • В наявності

від 67,23 ₴
