Гвинт М5 DIN 7984 з внутрішнім шестигранником і низькою циліндричною головкою | кл. пр. 8.8
Винт с цилиндрической головкой и внутренним шестигранником под ключ (головка уменьшенной высоты) производится по немецкому стандарту DIN 7984, применяется совместно с гайками (шайбами) в строительстве, приборо- и машиностроении. Он надежно скрепляет детали. Удобен для монтажа различных конструкций.

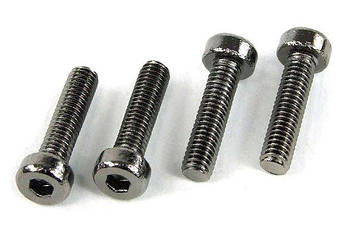

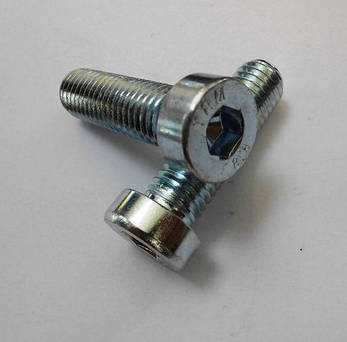

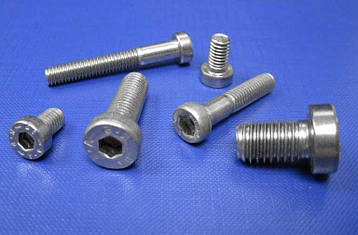

Выглядит крепежный винт как цилиндрический стержень с резьбой, его головка имеет уменьшенную высоту, с частичной или полной резьбой.
Технические характеристики винта М5 DIN 7984:
|
Параметры болта |
Значение (мм) | |
|---|---|---|
| Диаметр метрической резьбы, d | М5 | |
| Шаг резьбы, Р мм | 0,8 | |
| Диаметр цилиндрической головки винта, dk мм | 8,5 | |
| Высота головки винта, k мм | 3,5 | |
| Размер внутреннего шестигранника под ключ, s мм | 3 | |
| Длина резьбы винта, b мм | l ≤ 125 | 16 |
| l ≤ 200 | - | |
| l > 200 | - | |
| Длина винта, L мм | 6 - 60 мм | |
Таблица массы винта М5 DIN 7984:
|
Длина винта в мм |
Теоретическая масса 1000 шт. винтов, кг |
|---|---|
| 6 | 1,96 |
| 8 | 2,2 |
| 10 | 2,42 |
| 12 | 2,68 |
| 16 | 3,1 |
| 20 | 3,7 |
| 25 | 4,2 |
| 30 | 5,2 |
| 35 | 5,85 |
| 40 | 6,8 |
Предприятие «ОГУН ГРУПП» занимается поставкой винтов DIN 7984 из углеродистых или нержавеющих сталей. Предлагаем крепеж классом прочности 8.8, 10.9. Поможем изготовить детали по чертежу. Поставка в любой регион страны. Звоните, наши менеджеры ответят на все ваши вопросы.
| Основні | |
|---|---|
| Призначення гвинта | Кріпильний |
| Форма головки гвинта | Циліндрична |
| Вид шліца | Внутрішній шестигранник |
| Форма кінця гвинта | Плоский |
| Матеріал гвинта | Сталь |
| Клас міцності | 8.8 |
| Метрична різьба, М | 5 мм |
| Крок різьби | 0.8 мм |
| Діаметр головки | 8.5 мм |
| Висота головки | 3.5 мм |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Покриття | Без покриття |
| Користувальницькі характеристики | |
| Довжина різьби | повна або часткова |
| Рекомендовані гайки | шестигранні DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923 |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені DIN 9021 |
| Стандарт | DIN 7984 |
- Ціна: від 0,92 ₴
- Спосіб упаковки: Картонні коробки, пакети п/е, кількість штук в упаковці залежить від типорозміру гвинта.
- В наявності
- Оптом і в роздріб
від 0,92 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
