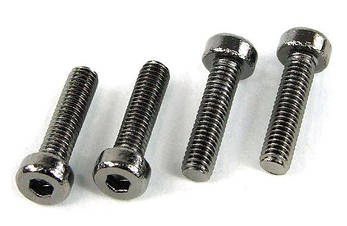

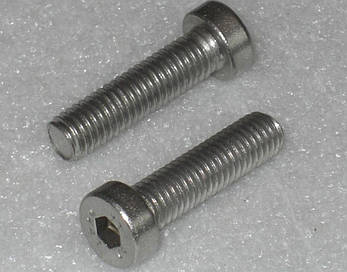

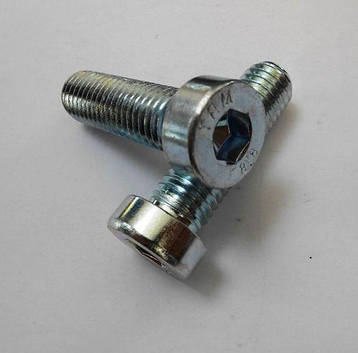

Гвинт М3 DIN 7984, ГОСТ 11738-84 з внутрішнім шестигранником і низькою циліндричною головкою | кл. пр. 8.8
Гвинти DIN 7984 застосовуються в створенні роз'ємного кріплення у верстатобудуванні. Вони мають форму циліндричної голівки зменшеної висоти і внутрішній шестигранний шліц. Один із способів установки кріплення - щоб головка знаходилася в одній площині з поверхнею конструкцією. Такий спосіб монтажу металовироби дозволяє йому не заважати роботі сусідніх деталей.
Болты DIN 7984 производят в классах прочности 8.8 или 10.9. Для дополнительной защиты от действия коррозии крепеж покрывают защитным слоем цинка. Так же, данный метиз изготавливают из нержавеющих сталей. Такая продукция не нуждается в покрытии и применяется в агрессивных средах. Но стоимость деталей из нержавейки на порядок выше, чем винтов из углеродистых сталей.
Технические характеристики винта М3 DIN 7984:
|
Параметры болта |
Значение (мм) | |
|---|---|---|
| Диаметр метрической резьбы, d | М3 | |
| Шаг резьбы, Р мм | 0,5 | |
| Диаметр цилиндрической головки винта, dk мм | 5,5 | |
| Высота головки винта, k мм | 2 | |
| Размер внутреннего шестигранника под ключ, s мм | 2 | |
| Длина резьбы винта, b мм | l ≤ 125 | 12 |
| l ≤ 200 | - | |
| l > 200 | - | |
| Длина винта, L мм | 5 - 25 мм | |
Таблица массы винта М3 DIN 7984:
|
Длина винта в мм |
Теоретическая масса 1000 шт. винтов, кг |
|---|---|
| 5 | 0,52 |
| 6 | 0,54 |
| 8 | 0,62 |
| 10 | 0,74 |
| 12 | 0,8 |
| 14 | 0,87 |
| 16 | 0,94 |
| 18 | 1,07 |
| 20 | 1,2 |
| 25 | 1,49 |
Наша компания реализует винты с низкой головкой и шлицем под биту. Изготавливаем детали по предоставленным чертежам. Вся продукция имеет сертификат и гарантию качества производителя. Менеджеры предоставят вам квалифицированную консультацию и ответят на все вопросы. Доставка по Украине.
| Основні | |
|---|---|
| Виробник | Європа |
| Країна виробник | Польща |
| Вид шліца | Внутрішній шестигранник |
| Висота головки | 2 мм |
| Гарантійний термін | 12 міс |
| Діаметр головки | 5.5 мм |
| Клас міцності | 8.8 |
| Крок різьби | 0.5 мм |
| Матеріал гвинта | Сталь |
| Метрична різьба, М | 3 мм |
| Покриття | Без покриття |
| Призначення гвинта | Кріпильний |
| Стан | Новий |
| Стандарт | DIN 7984 |
| Форма головки гвинта | Циліндрична |
| Форма кінця гвинта | Плоский |
| Додаткові | |
| Довжина різьби | повна або часткова |
| Рекомендовані гайки | шестигранні DIN 934, самоконтрящаяся DIN 985, з фланцем DIN 6923 |
| Рекомендовані шайби | гровер DIN 127, косі DIN 434, плоскі DIN 125, збільшені DIN 9021 |
- Ціна: від 0,68 ₴
- Спосіб упаковки: Картонні коробки, пакети п/е, кількість штук в упаковці залежить від типорозміру гвинта.
- В наявності
- Оптом і в роздріб
від 0,68 ₴
