Болти фундаментні з конічним кінцем ГОСТ 24379.1-80 тип 6
Фундаментний Болт з конічним кінцем ГОСТ 24379.1-80 тип 6 — це анкерний болт, який призначений для кріплення підстави конструкцій і обладнання. Кріплення встановлюють у вже закладений фундамент, у якому просвердлюють отвори і вставляють болт, закріплюючи його цементно-піщаним розчином. Необхідно врахувати, що болтами з конічним кінцем не рекомендується кріпити устаткування, яке викликає значні динамічні і ударні навантаження.

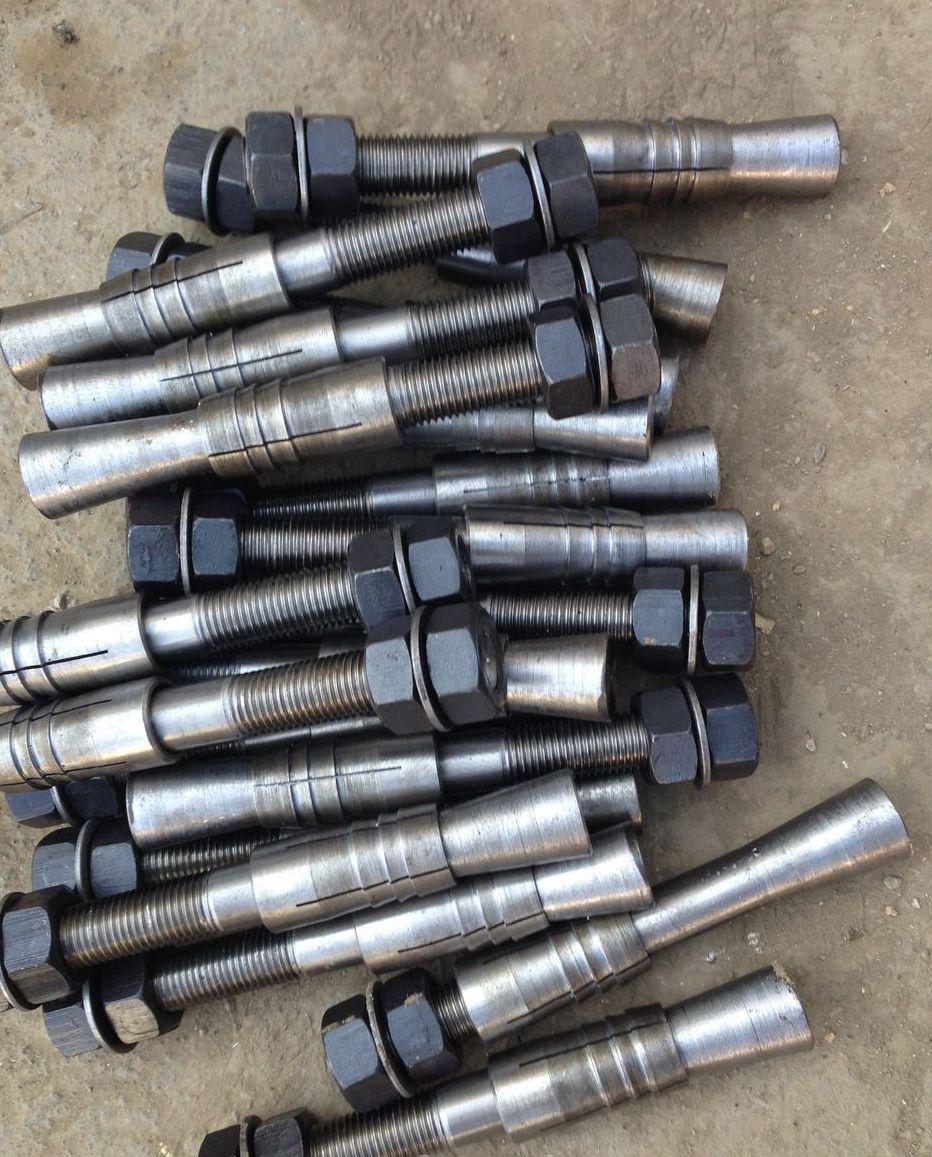

Тип 6 Болти фундаментні з конічним кінцем
_________________________________________________________________________________________________________________________________________________________________________________

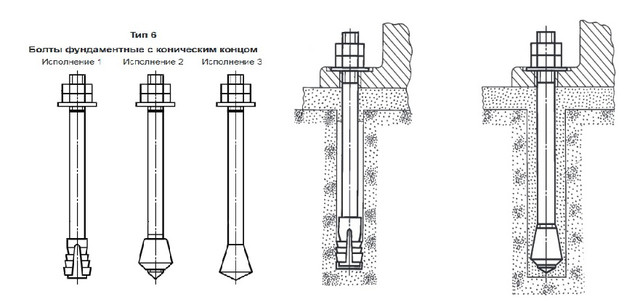

Креслення Приклад установки
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________

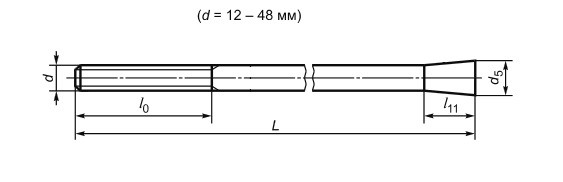

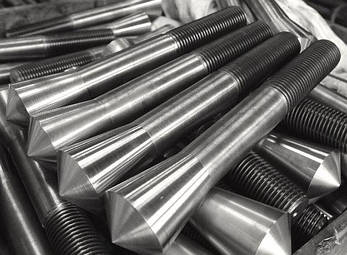

Шпилька виконання 1 фундаментного болта ГОСТ 24379.1-80 тип 6
___________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Діаметр кінця шпильки, d5 | 17 | 22 | 28 | 34 | 42 | 50 | 58 | 68 |
Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
Довжина кінця шпильки, L11 | 30 | 36 | 48 | 60 | 73 | 85 | 95 | 120 |
_________________________________________________________________________________________________________________________________________________________________________________

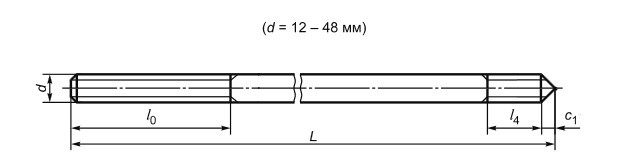

Шпилька виконання 2 фундаментного болта ГОСТ 24379.1-80 тип 6
________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
Довжина різьблення, L4 | 24 | 32 | 40 | 48 | 60 | 73 | 85 | 98 |
Кінцева фаска, с1 | 6 | 9 | 9 | 11 | 14 | 17 | 20 | 22 |
_________________________________________________________________________________________________________________________________________________________________________________

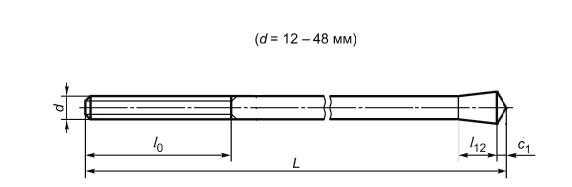

Шпилька виконання 3 фундаментного болта ГОСТ 24379.1-80 тип 6
________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
Довжина кінця шпильки, L12 | 20 | 28 | 34 | 41 | 50 | 63 | 71 | 82 |
Кінцева фаска, с1 | 6 | 9 | 9 | 11 | 14 | 17 | 20 | 22 |
Гайки фундаментного болта ГОСТ 24379.1-80 тип 6 виконання 1, 2 і 3
___________________________________________________________________________________________________________________________________________________________________________________
Гайка
___________________________________________________________________________________________________________________________________________________________________________________
Гайки виконання 1, 2 і 3 - ГОСТ 5915-70
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби, d1 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Розмір під ключ S | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
Діаметр описаного кола, e | 19,9 | 26,2 | 33 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
Висота, m | 10,8 | 14,8 | 18 | 21,5 | 25,6 | 31 | 34 | 38 |
_____________________________________________________________________________________________________________________________________________________________________________________
ГОСТ 24379.1-80 ГОСТ 11371-78
_____________________________________________________________________________________________________________________________________________________________________________________
Шайби виконання 1,2 і 3
ГОСТ 24379.1-80
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Внутрішній діаметр, d1 | 13 | 17 | 21 | 25 | 32 | 38 | 44 | 50 |
Зовнішній діаметр, d2 | 36 | 42 | 45 | 55 | 80 | 90 | 95 | 105 |
Товщина, s | 3 | 4 | 8 | 8 | 10 | 10 | 14 | 14 |
ГОСТ 11371-78
Параметри |
---|
Основні | |
---|---|
Країна виробник | Україна |
Призначення болта | Фундаментний |
Наявність гайки | Так |
Стан | Новий |
Користувацькі характеристики | |
Гарантійний термін | 12 мес |
Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
Форма болта | Збірний |
