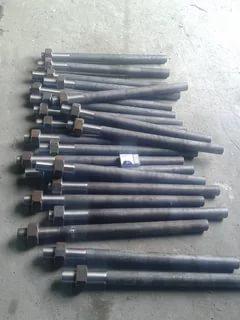

Болти фундаментні прямі ГОСТ 24379 тип 5
Болты фундаментные тип 5 ГОСТ 24379.1-80 прямые ― представляет собой анкерный болт, который предназначен для крепления строительных конструкций и технологического оборудования. Такие болты устанавливаются в просверленные скважины готовых фундаментов и крепятся с помощью синтетических клеев или цементно-песчаной смеси.
Данный крепеж чаще всего изготавливают из стали СТ3ПС2, а так же из конструкционной углеродистой стали 20. При необходимости можно изготовить анкерные болты и из другого материала, в зависимости от того где и как будет применяться крепеж.
Тип 5 Болты фундаментные прямые
_________________________________________________________________________________________________________________________________________________________________________________

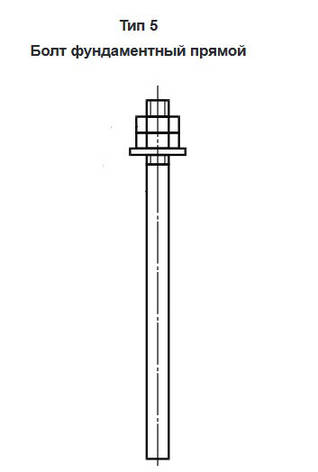

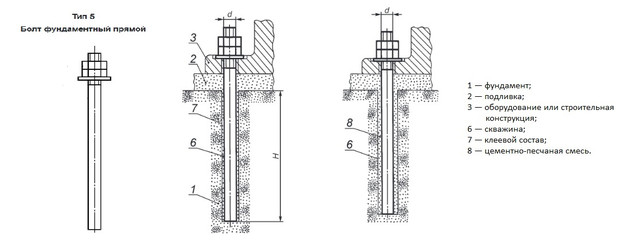

Креслення Приклад установки
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________

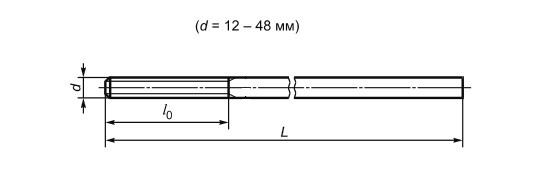

Шпилька фундаментного болта тип 5 ГОСТ 24379.7-80
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Довжина різьблення, L0 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| Довжина шпильки, L | 150-450 | 150-600 | 150-800 | 200-900 | 250-1120 | 300-1250 | 350-1320 | 400-1400 |
___________________________________________________________________________________________________________________________________________________________________________________
Гайка ГОСТ 5915-70
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби, d1 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Розмір під ключ S | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
| Діаметр описаного кола, e | 19,9 | 26,2 | 33 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
| Висота, m | 10,8 | 14,8 | 18 | 21,5 | 25,6 | 31 | 34 | 38 |
_____________________________________________________________________________________________________________________________________________________________________________________
ГОСТ 24379.1-80 ГОСТ 11371-78
_____________________________________________________________________________________________________________________________________________________________________________________
Шайба ГОСТ 24379.1-80
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Внутрішній діаметр, d1 | 13 | 17 | 21 | 25 | 32 | 38 | 44 | 50 |
| Зовнішній діаметр, d2 | 36 | 42 | 45 | 55 | 80 | 90 | 95 | 105 |
| Товщина, s | 3 | 4 | 8 | 8 | 10 | 10 | 14 | 14 |
Шайба ГОСТ 11371-78
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
| Внутренний диаметр, d1 | 13 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| Внешний диаметр, d2 | 24 | 30 | 37 | 44 | 56 | 66 | 78 | 92 |
| Толщина, s | 2,5 | 3 | 3 | 4 | 4 | 5 | 7 | 8 |
Компания «ОГУН ГРУПП» предлагает Вам приобрести крепеж отличного качества по доступным ценам. По указанным телефонам на сайте менеджеры представят Вам всю техническую характеристику, и помогут определиться с выбором продукции. Доставка по Украине.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Призначення болта | Фундаментний |
| Наявність гайки | Так |
| Гарантійний термін | 12 міс |
| Стан | Новий |
| Користувальницькі характеристики | |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
| Форма болта | Збірний |
| Комплектація | шпилька, шайба, 2 гайки |
| Виконання | 5 |
- Ціна: від 99 ₴/кг
- Спосіб упаковки: Палети дерево.
- В наявності
- Оптом і в роздріб
від 99 ₴/кг
