Болти фундаментні знімні ГОСТ 24379.1-80 тип 4
Болти фундаментні тип 4 ГОСТ 24379.1-80 знімні — це анкерний болт призначений для монтажу конструкцій в горизонтальні підстави. Тип 4 має три варіанти виконання для встановлення на фундамент. У всіх випадках анкерна арматура встановлюється до бетонування фундаментів, а шпильки – після влаштування фундаменту.

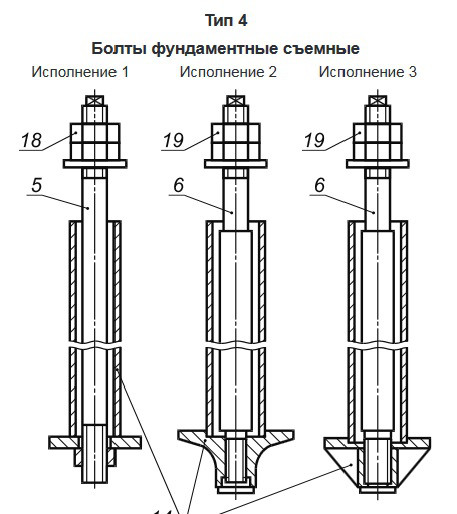

Тип 4 Болти фундаментні знімні
_________________________________________________________________________________________________________________________________________________________________________________

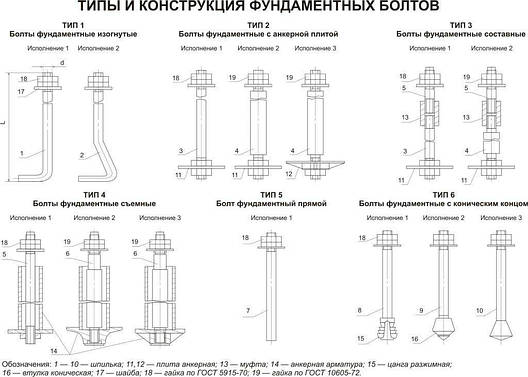

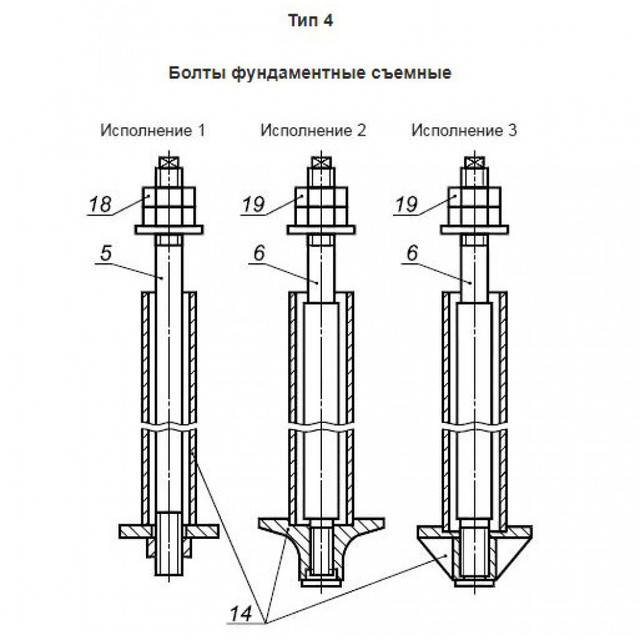

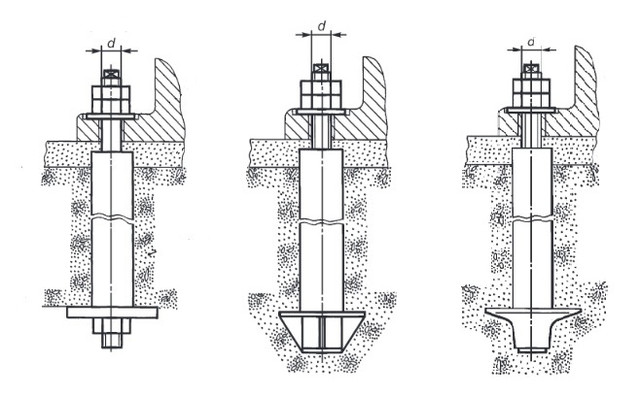

Креслення Приклад установки
5,6 - шпильки ГОСТ 24379.1-80; 14 - анкерна арматура; 18 - гайки ГОСТ 5915-70; 19 - гайки ГОСТ 10605-94.
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________

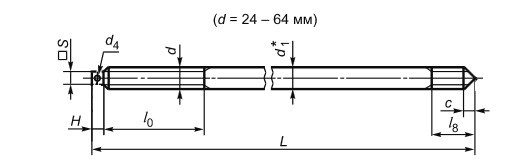

Шпилька виконання 1 фундаментного болта ГОСТ 24379.1-80 тип 4
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 3 | 3,5 | 4 | 4,5 | 5 |
| Довжина різьблення, L0 | 110 | 120 | 130 | 140 | 150 |
| Довжина різьблення, L8 | 65 | 75 | 90 | 100 | 115 |
| Кінцева фаска, з | 9 | 12 | 12 | 15 | 18 |
| Висота хвостовика, Н | 16 | 16 | 20 | 20 | 25 |
| Сторона хвостовика, S | 17 | 19 | 24 | 27 | 32 |
| Діаметр отвору, d4 | 5 | 5 | 8 | 8 | 8 |
_________________________________________________________________________________________________________________________________________________________________________________

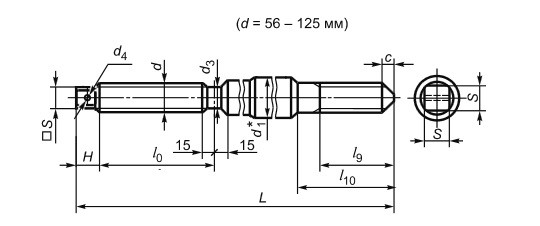

Шпилька виконання 2 фундаментного болта ГОСТ 24379.1-80 тип 4
________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||||
|---|---|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М56 | М64 | М72 | М80 | М90 | М100 | М110 | М125 |
| Діаметр гладкої частини, d1 | 60 | 70 | 75 | 85 | 95 | 105 | 120 | 130 |
| Діаметр гладкої частини, d3 | 47,8 | 55 | 63 | 71 | 81 | 91 | 101 | 116 |
| Крок різьби | 5,5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Довжина різьблення, L0 | 160 | 170 | 180 | 190 | 210 | 230 | 240 | 250 |
| Довжина різьблення, L9 | 120 | 135 | 155 | 155 | 180 | 200 | 220 | 240 |
| Довжина угвинчуємого кінця, L10 | 180 | 200 | 240 | 240 | 280 | 300 | 340 | 370 |
| Кінцева фаска, з | 20 | 25 | 30 | 30 | 35 | 40 | 40 | 45 |
| Висота хвостовика з фаскою, Н | 30 | 40 | 40 | 40 | 50 | 50 | 50 | 60 |
| Сторона хвостовика, S | 41 | 46 | 50 | 55 | 65 | 75 | 85 | 95 |
| Діаметр отвору, d4 | 12 | 16 | 20 | 20 | 25 | 25 | 25 | 30 |
_________________________________________________________________________________________________________________________________________________________________________________
Шпилька виконання 3 фундаментного болта ГОСТ 24379.1-80 тип 4
________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |||||
|---|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М56 | М64 | М72 | М80 | М90 | М100 |
| Діаметр гладкої частини, d1 | 60 | 70 | 75 | 85 | 95 | 105 |
| Діаметр гладкої частини, d3 | 47,8 | 55 | 63 | 71 | 81 | 91 |
| Крок різьби | 5,5 | 6 | 6 | 6 | 6 | 6 |
| Довжина різьблення, L0 | 160 | 170 | 180 | 190 | 210 | 230 |
| Довжина різьблення, L9 | 120 | 135 | 155 | 155 | 180 | 200 |
| Довжина угвинчуємого кінця, L10 | 180 | 200 | 240 | 240 | 280 | 300 |
| Кінцева фаска, з | 20 | 25 | 30 | 30 | 35 | 40 |
| Висота хвостовика з фаскою, Н | 30 | 40 | 40 | 40 | 50 | 50 |
| Сторона хвостовика, S | 41 | 46 | 50 | 55 | 65 | 75 |
| Діаметр отвору, d4 | 12 | 16 | 20 | 20 | 25 | 25 |
Гайки фундаментного болта ГОСТ 24379.1-80 тип 4, виконання 1, 2 і 3
___________________________________________________________________________________________________________________________________________________________________________________
Гайка
___________________________________________________________________________________________________________________________________________________________________________________
Гайки виконання 1, ГОСТ 5915-70
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби, d1 | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | <td style="width: 44px;text-</tr>|||||
| Основні | |
|---|---|
| Країна виробник | Україна |
| Призначення болта | Фундаментний |
| Наявність гайки | Так |
| Стан | Новий |
| Користувацькі характеристики | |
| Гарантійний термін | 12 мес |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
| Форма болта | Збірний |
- Ціна: від 69 ₴/кг
- Спосіб упаковки: Палети дерево.
- В наявності
- Оптом і в роздріб
від 69 ₴/кг
Показати оптові ціниМінімальна сума замовлення на сайті — 1000 грн
