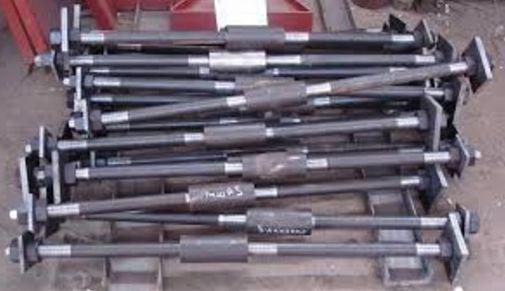

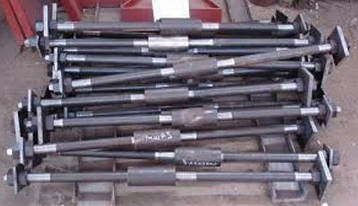

Болти фундаментні складові ГОСТ 24379 тип 3
Болти анкерний складові з діаметром різьби від 24 до 64 мм, використовуються у разі необхідності монтажу обладнання з поворотом або з насувної конструкцією на фундамент. Складовою фундаментний болт з ГОСТ 24379 застосовується як закладна деталь в конструкціях із залізобетону для створення надійної фіксації обладнання на фундаменті. Цей тип встановлюється до бетонування.
Проводиться кріплення зі сталей різних марок: СТ3ПС2, 20, 09Г2С. Матеріал залежить від умов застосування болта.
Тип 3 Болти фундаментні складові
_________________________________________________________________________________________________________________________________________________________________________________

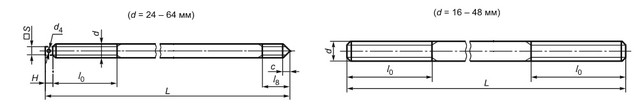

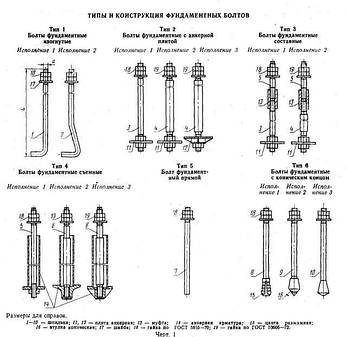

Креслення Приклад установки
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________
Шпилька виконання 1 фундаментного болта ГОСТ 24379.1-80 тип 3
___________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М24 | М30 | М36 | М42 | М48 |
| Діаметр отвору, d4 | 5 | 5 | 8 | 8 | 8 |
| Висота хвостовика, H | 16 | 16 | 20 | 20 | 25 |
| Сторона хвостовика, S | 17 | 19 | 20 | 20 | 25 |
| Кінцева фаска, c | 9 | 12 | 12 | 15 | 18 |
| Крок різьби | 3 | 3,5 | 4 | 4,5 | 5 |
| Довжина різьблення, l0 | 110 | 120 | 130 | 140 | 150 |
| Довжина різьблення, l8 | 65 | 75 | 90 | 100 | 115 |
_________________________________________________________________________________________________________________________________________________________________________________
Шпилька виконання 2 фундаментного болта ГОСТ 24379.1-80 тип 3
________________________________________________________________________________________________________________________________________________________________________________
|
Параметри |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М56 | М64 |
| Діаметр гладкої частини, d1 | 60 | 70 |
| Діаметр отвору, d4 | 12 | 16 |
| Висота хвостовика, H | 30 | 40 |
| Сторона хвостовика, S | 41 | 46 |
| Кінцева фаска, c | 20 | 25 |
| Крок різьби | 5,5 | 6 |
| Довжина різьблення, l0 | 160 | 170 |
| Довжина різьблення, l8 | 130 | 150 |
Гайки фундаментного болта ГОСТ 24379.1-80 тип 3 виконання 1 і 2
___________________________________________________________________________________________________________________________________________________________________________________

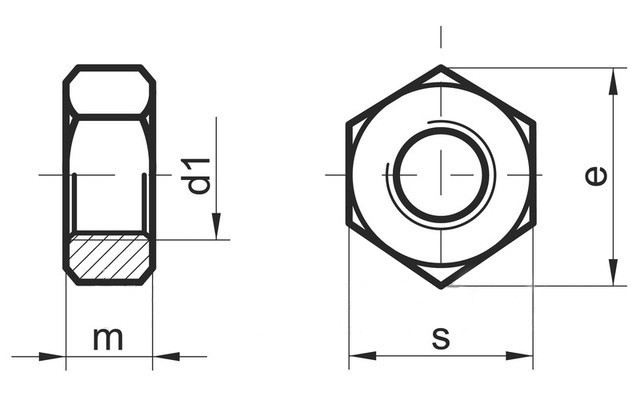

Гайка
___________________________________________________________________________________________________________________________________________________________________________________
Гайки виконання 1, ГОСТ 5915-70
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М24 | М30 | М36 | М42 | М48 |
| Крок різьби | 3 | 3,5 | 4 | 4,5 | 5 |
| Розмір під ключ S | 36 | 46 | 55 | 65 | 75 |
| Діаметр описаного кола, e | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
| Висота, m | 21,5 | 25,6 | 31 | 34 | 38 |
Гайки виконання 2, ГОСТ 10605-94
|
Параметри |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М56 | М64 |
| Крок різьби | 5,5 | 6 |
| Розмір під ключ S | 85 | 95 |
| Діаметр описаного кола, e | 93,56 | 104,86 |
| Висота, m | 45 | 51 |
_____________________________________________________________________________________________________________________________________________________________________________________

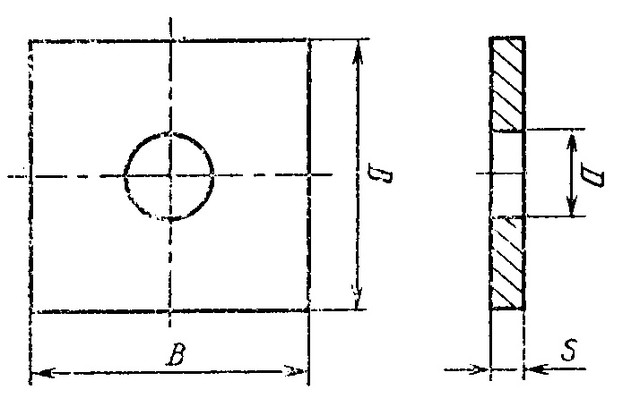

ГОСТ 24379.1-80 ГОСТ 11371-78
_____________________________________________________________________________________________________________________________________________________________________________________
Шайби виконання 1
ГОСТ 24379.1-80
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М20 | М30 | М36 | М42 | М48 |
| Внутрішній діаметр, d1 | 21 | 32 | 38 | 44 | 50 |
| Зовнішній діаметр, d2 | 45 | 80 | 90 | 95 | 105 |
| Товщина, s | 8 | 10 | 10 | 14 | 14 |
ГОСТ 11371-78
|
Параметри |
Значення (мм) | ||||
|---|---|---|---|---|---|
| Номінальний діаметр різьби d | М20 | М24 | М30 | М36 | М42 |
| Внутрішній діаметр, d1 | 21 | 25 | 31 | 37 | 43 |
| Зовнішній діаметр, d2 | 37 | 44 | 56 | 66 | 78 |
| Товщина, s | 3 | 4 | 4 | 5 | 7 |
Шайби виконання 2
ГОСТ 24379.1-80
|
Параметри |
Значення (мм) | |
|---|---|---|
| Номінальний діаметр різьби d | М56 | М64 |
| Внутрішній діаметр, d1 | 60 | 68 |
| Зовнішній діаметр, d2 | 115 | 130 |
| Товщина, s | 16 | 16 |
_____________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________
| Основні | |
|---|---|
| Виробник | Primera |
| Країна виробник | Україна |
| Гарантійний термін | 12 міс |
| Наявність гайки | Так |
| Призначення болта | Фундаментний |
| Стан | Новий |
| Користувальницькі характеристики | |
| Комплектація | 2 шпильки, 4 гайки, 1 шайба, 1 муфта, 1 плита анкерна |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
| Форма болта | Збірний |
| Виконання | 3.1, 3.2 |
- Ціна: від 99 ₴/кг
- Спосіб упаковки: Палети дерево.
- В наявності
- Оптом і в роздріб
від 99 ₴/кг
