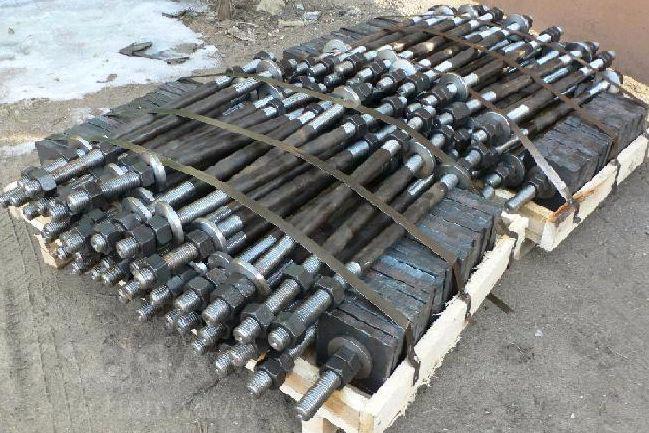

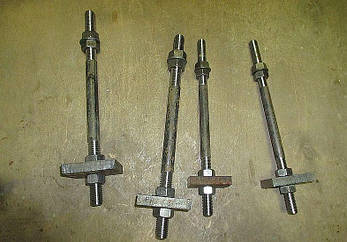

Болти фундаментні з анкерним плитою ГОСТ 24379 тип 2
Болти фундаментні тип 2 ГОСТ 24379.1-80 з анкерним плитою ― призначені для кріплення підстави конструкцій і устаткування, коли висота фундаменту визначається глибиною закладення фундаментних болтів у бетон (виконання 1, 2 і 3). Анкерна плита міцно тримає болт у фундаменті навіть при його малій довжині.
Використовуються для кріплення окремих елементів до конструкцій із залізобетону. Широко застосовують в бічних з'єднаннях. Зазвичай монтуються в бетон до його заливки. Універсальні у застосуванні, підтримують механічну міцність конструкції.

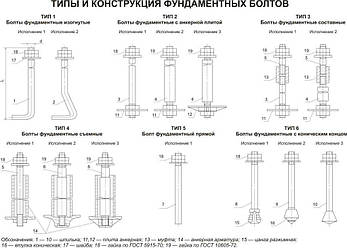

Тип 2 Болти фундаментні з анкерним плитою
_________________________________________________________________________________________________________________________________________________________________________________

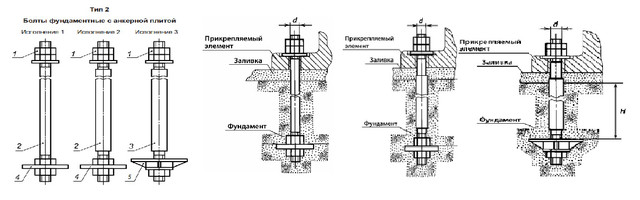

Креслення Приклад установки
1 - гайки ГОСТ 5915-70 або ГОСТ 10605-94 (по чотири для виконань 1 і 2; три для виконання 3); 2,3 - шпильки ГОСТ 24379.1-80 для виконання 1, 2 або 3; 4,5 - плити анкерні ГОСТ 24379.1-80 для кожного виконання.
____________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________________

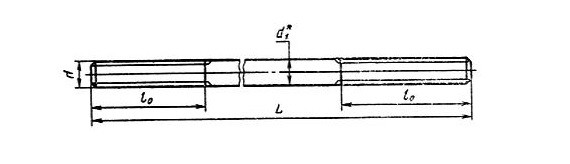

Шпилька виконання 1 фундаментного болта ГОСТ 24379.1-80 тип 2
___________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | ||||||
---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Крок різьби | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Довжина різьблення, L0 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
Довжина шпильки, L | 200-1250 | 200-1500 | 250-1700 | 250-1900 | 300-2240 | 350-2500 | 400-2800 |
_________________________________________________________________________________________________________________________________________________________________________________

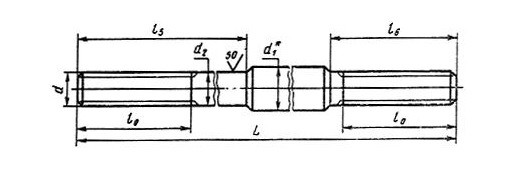

Шпилька виконання 2 фундаментного болта ГОСТ 24379.1-80 тип 2
________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | ||||
---|---|---|---|---|---|
Номінальний діаметр різьби d | М56 | М64 | М72 | М80 | М90 |
Діаметр гладкої частини, d1 | 60 | 70 | 75 | 85 | 95 |
Крок різьби | 5,5 | 6 | 6 | 6 | 6 |
Довжина різьблення, L0 | 160 | 170 | 180 | 190 | 210 |
Довжина кріпильної частини, l5 | 400 | 500 | 500 | 600 | 800 |
Довжина посадочної частини, l6 | 180 | 190 | 200 | 220 | 230 |
Довжина шпильки, L | 800-3150 | 1000-3150 | 1000-3350 | 1250-3350 | 1400-4000 |
_________________________________________________________________________________________________________________________________________________________________________________
Шпилька виконання 3 фундаментного болта ГОСТ 24379.1-80 тип 2
________________________________________________________________________________________________________________________________________________________________________________
Параметри |
Значення (мм) | |||
---|---|---|---|---|
Номінальний діаметр різьби d | М100 | М110 | М125 | М140 |
Діаметр гладкої частини, d1 | 105 | 120 | 130 | 145 |
Крок різьби | 6 | 6 | 6 | 6 |
Довжина різьблення, L0 | 230 | 240 | 250 | 270 |
Довжина кріпильної частини, l5 | 1000 | 1000 | 1000 | 1000 |
Довжина посадочної частини, l6 | 250 | 260 | 270 | 280 |
Довжина шпильки, L | 1600-4500 | 1600-4500 | 1800-5000 | 1800-5000 |
___________________________________________________________________________________________________________________________________________________________________________________
Гайка
___________________________________________________________________________________________________________________________________________________________________________________
Гайки виконання 1, ГОСТ 5915-70
Параметри |
Значення (мм) | |||||||
---|---|---|---|---|---|---|---|---|
Номінальний діаметр різьби d | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
Крок різьби | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
Розмір під ключ S | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
Діаметр описаного кола, e | 19,9 | 26,2 | 33 | 39,6 | 50,9 | 60,8 | 71,3 | 82,6 |
Висота, m | 10,8 | 14,8 | 18 | 21,5 | 25,6 | 31 | 34 | 38 |
Гайки виконання 2, ГОСТ 10605-94
Параметри |
Значення (мм) | ||||
---|---|---|---|---|---|
Номінальний діаметр різьби d | М56 | М64 | М72 | М80 | М90 |
Крок різьби | 5,5 | 6 | 6 | 6 | 6 |
Розмір під ключ S | 85 | 95 | 105 | 115 | 130 |
Діаметр описаного кола, e | 93,56 | 104,86 | 116,16 | 127,46 | 144,08 |
Висота, m | 45 | 51 | 58 | 64 | 72 |
Гайки виконання 3, ГОСТ 10605-94
Параметри |
Значення (мм) | |||
---|---|---|---|---|
Номінальний діаметр різьби d | М100 | М110 | М125 | М140 |
Крок різьби | 6 | 6 | 6 | 6 |
Розмір під ключ S | 145 | 155 | 180 | 200 |
Діаметр описаного кола, e | 161,03 | 172,33 | 200,58 | 222,72 |
Висота, m | 80 | 88 | 100 | 112 |
_____________________________________________________________________________________________________________________________________________________________________________________
Г
Основні | |
---|---|
Країна виробник | Україна |
Призначення болта | Фундаментний |
Наявність гайки | Так |
Гарантійний термін | 12 міс |
Стан | Новий |
Користувальницькі характеристики | |
Марка стали | 3СП, 3ПС, 3КП, 20, 35, 40,45, 09Г2С |
Форма болта | Збірний |
Комплектація | Шпилька, гайки 4шт. (ісп. 1 і 2), гайки 3шт. (ісп. 3), шайба, плита анкерна |
Виконання | 2.1, 2.2, 2.3 |
- Ціна: від 99 ₴/кг
- Спосіб упаковки: Палети дерево.
- В наявності
- Оптом і в роздріб
від 99 ₴/кг
